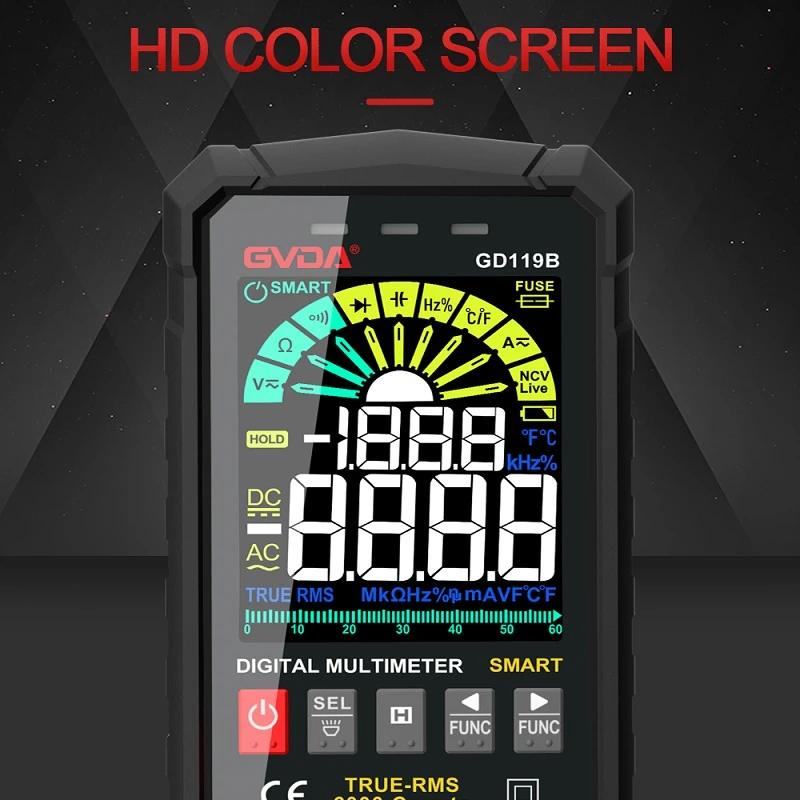

מדידת מכשיר נפוצה של מולטימטר
מדידת התנגדות
כאשר משתמשים במולטימטר למדידת ההתנגדות, יש לקצר תחילה את מובילי הבדיקה, ולהפוך את הפוטנציומטר לכוונון האפס לאפס, כך שהמצביע יהיה במצב אפס אוהם. יתר על כן, לאחר כל תזוזה, יש לכוונן מחדש את פוטנציומטר כוונון האפס לכיוונון אפס. בעת בחירת הילוך אוהם, נסה לבחור את המיקום שבו ערך ההתנגדות הנמדד קרוב לקריאת ההתנגדות במרכז החוגה כדי לשפר את הדיוק של תוצאות הבדיקה; אם ההתנגדות היא על המעגל, יש להלחים את אחת הרגליים לפני הבדיקה, אחרת יש לנגד התקני shunt אחרים, והקריאה לא מדויקת! בעת מדידת ערך ההתנגדות, אל תגעו בכבל הבדיקה ובסיכה של הנגד באצבעותיכם, כדי למנוע את השאנט של התנגדות גוף האדם ולהגדיל את השגיאה ~
(2) מדוד את ערך ההתנגדות לקרקע
מה שנקרא מדידת התנגדות לאדמה היא להשתמש בכבל הבדיקה האדום של המולטימטר לאדמה, ובכובל הבדיקה השחור לחיבור אחת מהנקודות של הרכיב שיש למדוד, למדוד את ערך ההתנגדות של הנקודה במעגל לאדמה, ולהשוות אותו לערך ההתנגדות הרגיל כדי לקבוע את היקף התקלה. בעת המדידה, גלגל ההתנגדות מוגדר ל-R*1k. כאשר ערך ההתנגדות של הנקודה הנמדדת שונה מאוד מהרגיל, זה מצביע על כך שיש תקלה בחלק זה של המעגל, כגון דליפת אוויר חשמלית מסנן, התנגדות מעגל פתוח או פגיעה בשילוב IC וכו'.~
(3) מדידת טרנזיסטורים
החלף את טווח המולטימטר לקובץ האוהם R*100 או R*1K כדי למדוד את הדיודה. לא ניתן להשתמש בקבצי R*10 ו-R*10K. הראשון הוא שהתנגדות אחת קטנה מדי, ההתנגדות השנייה גדולה מדי, הזרם העובר דרך הדיודה גדול מדי, והדיודה קל להינזק, בעוד שהשנייה קלה לפרק את הדיודה עם מתח עמידה נמוך. בגלל המתח הפנימי הגבוה. אם ההתנגדות הנמדדת היא רק כמה מאות אוהם עד כמה אלפי אוהם (התנגדות קדימה), עליך להחליף את מובילי הבדיקה האדומים והשחורים ולמדוד שוב. אם ערך ההתנגדות שלא נמדד בשלב זה צריך להיות כמה מאות אלפי אוהם (התנגדות הפוכה), מה שמצביע על כך שניתן להשתמש בדיודה זו. כאשר מודדים את ערך ההתנגדות קדימה, הקצה הנמדד על ידי עט הבדיקה האדום הוא הקוטב השלילי של הדיודה, והקצה הנמדד על ידי עט הבדיקה השחור הוא הקוטב החיובי של הדיודה ~ (מאפיין ההולכה החד-כיווני של הדיודה )~
על ידי מדידת ערכי ההתנגדות קדימה ואחורה, אתה יכול לבדוק אם הדיודה טובה או רעה. בדרך כלל, ההתנגדות ההפוכה נדרשת להיות גבוהה פי מאות מההתנגדות קדימה. במילים אחרות, ככל שההתנגדות קדימה קטנה יותר, כך טובה יותר, וככל שההתנגדות ההפוכה גדולה יותר, כך טוב יותר~
(4) מדידת מתח AC
אנו יכולים להשתמש בקובץ מתח DC האוניברסלי ובקובץ מתח AC כדי למדוד את ערך המתח של הזרם ומתח AC בהתאמה, והגיע הזמן לחבר את המולטימטר ואת המעגל הנבדק במקביל. כדי לבחור את מצביע המדיד קרוב לסטייה בקנה מידה מלא של טווח 2/3. אם לא ניתן להעריך את המתח במעגל, יש צורך להשתמש תחילה בטווח גדול, ולאחר מכן להשתמש בטווח מתאים לאחר מדידה מדויקת, מה שיכול למנוע מהמולטימטר להיפגע עקב מתח יתר. כאשר מתח ה-DC אינו נמדד, גע בעט המונה האדום של המולטימטר בקוטב החיובי של המעגל הנבדק, וגע בעט השחור בקוטב השלילי של המעגל. החזק את הקצה של מובילי הבדיקה האדומים והשחורים כדי למדוד, או תקן תחילה מוביל בדיקה בקצה אחד, ולאחר מכן גע בנקודה לבדיקה~
(5) מדידת שנאי טעינה
ניתן להשתמש בקובץ האוהם של המולטימטר כדי להעריך מראש אם השנאי טוב או רע. תחילה בחר את המולטימטר במיקום R*10, ומדוד את ערך התנגדות ה-DC של הסליל הראשי של השנאי, שהוא בדרך כלל כמה מאות אוהם עד כמה אלפי אוהם. אם הערך הנמדד הוא אינסופי, זה אומר שהסליל נשבר ולא ניתן להשתמש בו!
