עקרון הפעולה הבסיסי של ספק הכוח הליניארי
תהליך העבודה של המעגל הראשי של ספק כוח ליניארי הוא שספק הכוח המבוא נתון תחילה לייצוב מתח AC ראשוני דרך מעגל ייצוב מראש, ולאחר מכן מבודד ומתותקן לאספקת חשמל DC דרך שנאי עובד ראשי. לאחר מכן, תחת שליטה חכמה של מעגל בקרה ובקר מעבד מיקרו-שבב יחיד, רכיבי ההתאמה הליניארית מותאמים היטב לפלט מקורות מתח DC בעלי דיוק גבוה.
1. שנאי כוח ומיישר: המרת מתח AC 380V להספק DC הנדרש.
2. מעגל ייצוב קדם-מתח: שימוש ברכיבי ממסר או רכיבי תיריסטור כדי להתאים מראש ולייצב מראש את מתח ה-AC או DC הכניסה, ובכך להפחית את צריכת החשמל של רכיבי התאמה ליניארית, לשפר את יעילות העבודה ולהבטיח דיוק ויציבות גבוהים של מתח המוצא. מָקוֹר.
3. רכיב התאמה ליניארי: כוונן עדין את מתח DC המסונן כדי להשיג את הערך והדיוק הנדרשים של מתח הכניסה.
4. מעגל סינון: הוא ממקסם את המניעה והספיגה של גלים פועמים, הפרעות ורעש מאספקת חשמל DC, ובכך מבטיח אדווה נמוכה, רעש נמוך ומתח פלט הפרעות נמוך של ספק כוח DC.
5. מערכת בקרת מיקרו-בקר עם שבב בודד: בקר המיקרו-מעבד בעל שבב יחיד משווה, שופט, מחשב, מנתח ומעבד אותות שונים שזוהו, ולאחר מכן מוציא הוראות בקרה מתאימות כדי להבטיח את הפעולה הרגילה, האמינה והמתואמת של מערכת אספקת החשמל הכוללת מיוצבת DC .
6. ספק כוח עזר ומקור מתח ייחוס: ספק מקור מתח ייחוס ואספקת חשמל ברמת דיוק גבוהה הנדרשים להפעלת מעגל אלקטרוני עבור מערכת ויסות מתח DC.
7. דגימת מתח וויסות מתח: זיהוי ערך מתח המוצא של ספק הכוח המיוצב DC וקבע את ערך מתח המוצא לוויסות ספק הכוח המיוצב DC.
8. מעגל הגברה השוואתי: משווה את ערך מתח המוצא של ספק הכוח המיוצב DC עם המתח של מקור הייחוס כדי לקבל אות מתח שגיאה, מגביר משוב ושולט ברכיבי התאמה ליניארית כדי להבטיח מתח מוצא יציב.
9. מעגל זיהוי זרם: משיג את ערך זרם המוצא של ספק הכוח המיוצב DC לצורך הגבלת זרם או מידע בקרת הגנה.
10. מעגל הנעה: מעגל הגברה כוח שנועד להניע רכיבים הניתנים להפעלה.

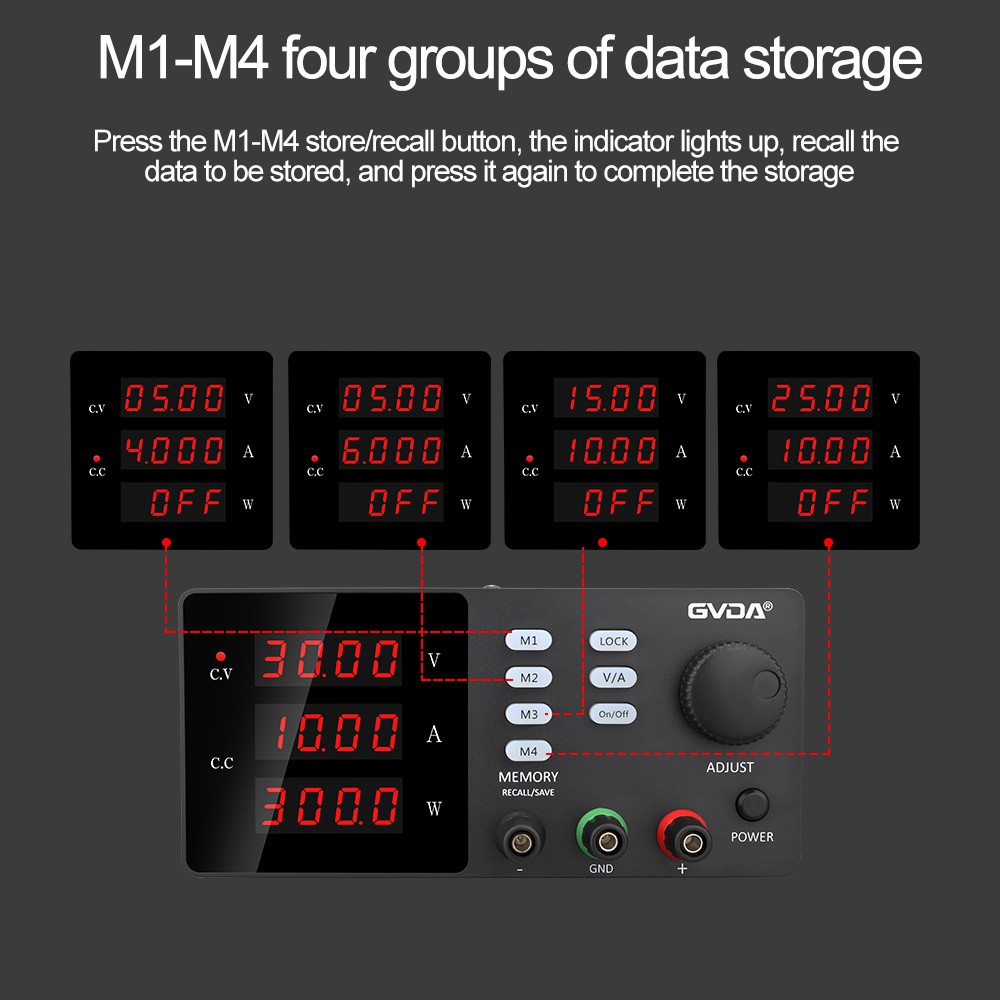

11. תצוגה: הצג את ערכי מתח המוצא והזרם של ספק הכוח המיוצב DC.
