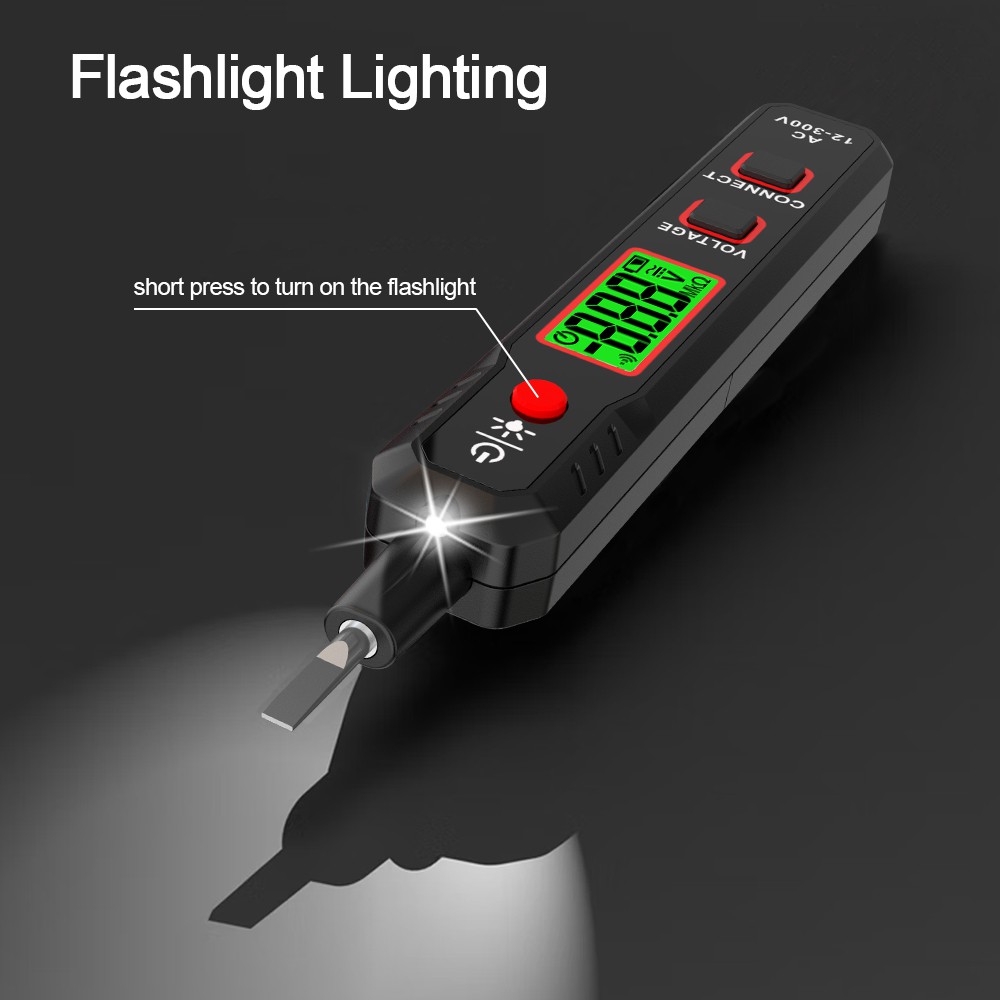

תיאור לחצן:

מפתח "DIRECT": למפתח מדידה ישירה (רחוק ממסך ה-LCD), כלומר, בעת שימוש בקצה הקדמי המתכתי של העט החשמלי (המכונה מברג) כדי ליצור קשר ישיר עם המעגל, אנא לחץ על כפתור זה;

מקש B "INDUCTANCE": למפתח מדידת אינדוקציה/נקודת שבירה (קרוב למסך ה-LCD), כלומר, בעת שימוש במברג כדי לחוש את הקו (שימו לב שמדובר באינדוקציה, לא במגע ישיר), אנא לחץ על כפתור זה.

ללא קשר לאופן שבו הטקסט על העט מודפס, באופן כללי, מקש המדידה הישירה ממוקם רחוק יותר ממסך ה-LCD, ומקש מדידת האינדוקציה/נקודת השבירה ממוקם קרוב יותר למסך ה-LCD. אם הפריסה אינה כזו, זה מצביע על כך שמדובר במוצר מזויף או באיכות נמוכה. מטעמי בטיחות שלך, לא מומלץ לרכוש.

זיהוי ישיר:

1. גע בעדינות בלחצן ה-DIRECT, והקצה הקדמי המתכתי של עט המדידה יוצר קשר ישיר עם האובייקט שנבדק:

1.1 המספר הסופי הוא ערך המתח הנמדד (עט בדיקה זה מחולק לחמישה ערכי מתח של 12V, 36V, 55V, 110V ו-220V, בדרך כלל פחות או שווה ל-36V, שאינו מסכן חיים);

כאשר ערך התצוגה בטווח הגבוה אינו 70 אחוז, ערך הטווח הנמוך מוצג;

כאשר מודדים זרם ישר ללא קרקע, יש לגעת בקוטב השני (כגון הקוטב החיובי או השלילי) עם הידיים.

כאשר העט החשמלי יוצר קשר ישיר עם החוט החי, נורית החיווי תידלק מיד ללא קשר אם היד נוגעת במקש מדידה כלשהו:

2.1 כאשר היד לא נוגעת באף אחד ממקשי המדידה, נורית החיווי תידלק ותציג 12V, מה שמציין שערך זה אינו מדויק;

כאשר היד נוגעת במקש מדידת האינדוקציה/נקודת השבירה, נורית החיווי תידלק ותציג 110V, שאינו מדויק;

2.3 כאשר היד נוגעת במקש המדידה הישירה, נורית החיווי תידלק ותציג 220V, המעידה על כך שערך זה מדויק;

2.4 לסיכום, ברגע שנורית החיווי נדלקת מבלי לגעת באף מקשי מדידה, זה מציין שיש חוט AC חי של 220V. זכור!

3. כאשר היד נוגעת במפתח המדידה הישירה, והעט החשמלי יוצר קשר ישירות עם עצמים מוליכים כגון גוף האדם, חוט חי, חוט אפס, חוט הארקה, מתכת וכו', נורית החיווי עלולה להידלק. בשלב זה, המתח בפועל מבוסס על הקריאה, ואם אין קריאה, זה מצביע על כך שאין מתח.

כאשר היד נוגעת במפתח מדידת האינדוקציה/נקודת השבירה והעט החשמלי יוצר קשר ישירות עם האובייקט הנבדק, ישנם שני מצבים:

4.1 כאשר נורית החיווי נדלקת ומציגה 110V, זה מציין שיש חוט AC חי של 220V. זכור!

4.2 נורית החיווי אינה נדלקת, אך מופיע "סמל מתח גבוה". נא לעיין בנקודות 1 ו-2 ב"III. זיהוי עקיף".

3, זיהוי עקיף (ידוע גם בשם גילוי אינדוקציה):

1. זיהוי אינדוקציה: גע בעדינות בלחצן INDUCTANCE, וקצה המתכת הקדמי של עט המדידה קרוב לאובייקט הנבדק (שימו לב שהוא קרוב, לא במגע ישיר). אם "סמל מתח גבוה" מופיע על מסך התצוגה, זה מציין שיש מתח AC בתוך האובייקט הנבדק.
