עקרון עבודה של ספק כוח מווסת בתדר גבוה

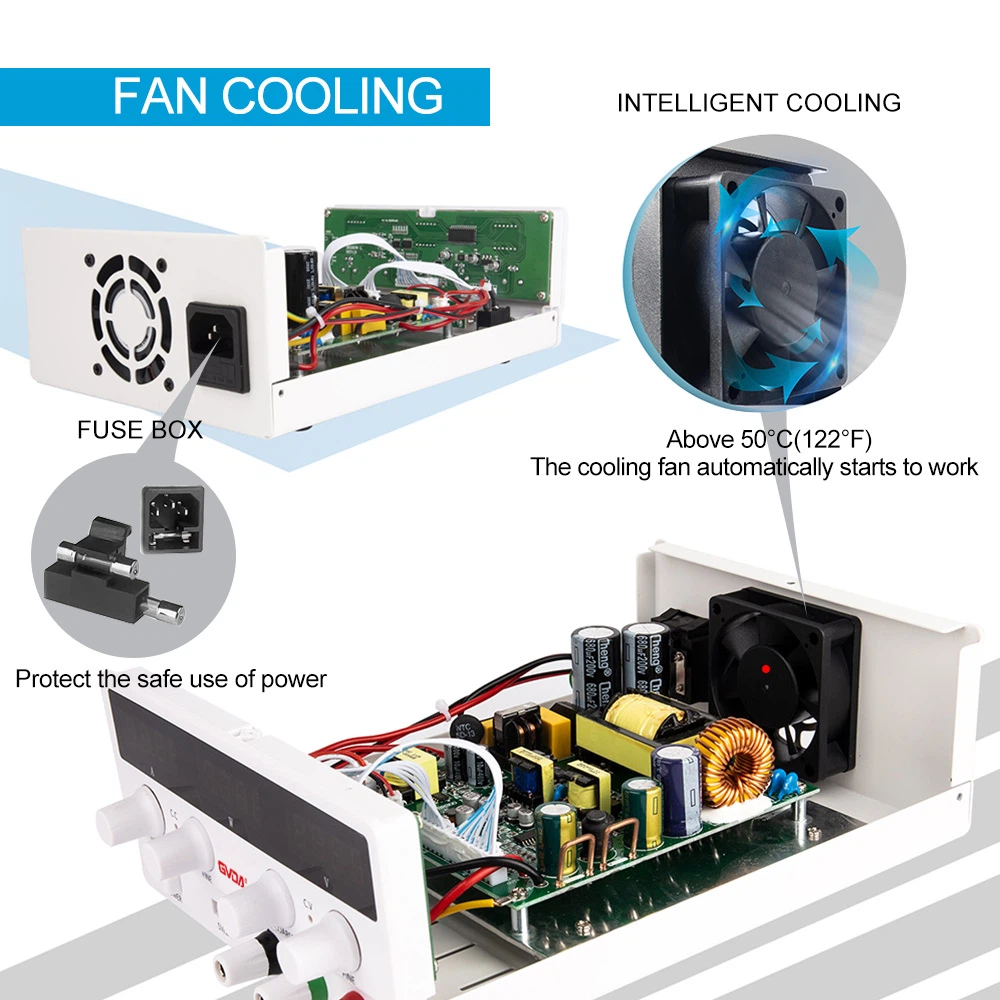

המעגל הראשי
כל התהליך של כניסת רשת AC ופלט DC כולל: 1. מסנן קלט: תפקידו לסנן את העומס הקיים ברשת, ובמקביל למנוע מהעומס שנוצר על ידי המכונה להזין חזרה לרשת הציבורית. 2. תיקון וסינון: הרשת AC מתוקנת ישירות ל-DC חלק יותר לשלב הבא של הטרנספורמציה. 3. היפוך: המר את הזרם הישר המיושר לזרם חילופין בתדר גבוה, שהוא חלק הליבה של תדר גבוה. ככל שהתדירות גבוהה יותר, היחס בין נפח, משקל והספק קטן יותר. 4. תיקון פלט וסינון: על פי דרישות העומס, ספק אספקת חשמל DC יציבה ואמין.
מעגל בקרה
מצד אחד, דגימות נלקחות ממסוף הפלט, בהשוואה לתקן שנקבע, ואז המהפך נשלט כדי לשנות את התדר או רוחב הפולסים שלו כדי להשיג תפוקה יציבה; מעגל הבקרה מבצע אמצעי הגנה שונים על כל המכונה.
מעגל זיהוי
בנוסף לספק פרמטרים שונים במעגל ההגנה בפעולה, הוא מספק גם מידע על מכשירי תצוגה שונים.
כוח עזר
מספק כוח לדרישות שונות של כל המעגלים הבודדים. העיקרון של בקרת מתג וייצוב מתח המתג K מופעל ומכבה שוב ושוב במרווח זמן מסוים. כאשר המתג K מופעל, הספק המבוא E מסופק לעומס RL דרך המתג K ומעגל הסינון. במהלך כל תקופת ההפעלה, הכוח E מספק אנרגיה לעומס; כאשר המתג K כבוי, ספק הכוח המבוא E קוטע את אספקת האנרגיה. ניתן לראות שהאנרגיה שמספקת ספק הכוח המבוא לעומס היא לסירוגין. על מנת לספק אנרגיה רציפה לעומס, ספק הכוח המוסדר המיתוג חייב להיות בעל קבוצה של התקני אחסון אנרגיה. כאשר המתג מופעל, חלק מהאנרגיה מאוחסן. שחרר לעומס בעת ניתוק. באיור, למעגל המורכב ממשרן L, קבל C2 ודיודה D יש פונקציה זו. השראות L משמשת לאגירת אנרגיה. כאשר המתג כבוי, האנרגיה האצורה בהשראות L משתחררת לעומס דרך הדיודה D, כך שהעומס יכול לקבל אנרגיה רציפה ויציבה. מכיוון שהדיודה D הופכת את זרם העומס לרציף, זה נקרא גלגל חופשי. דיודה. המתח הממוצע EAB בין AB יכול לבוא לידי ביטוי בנוסחה הבאה: EAB=TON/T*E בנוסחה, TON הוא הזמן שבו המתג מופעל בכל פעם, ו-T הוא מחזור העבודה של ה- הפעלה וכיבוי (כלומר זמן ההפעלה TON וכיבוי סכום הזמן TOFF). ניתן לראות מהנוסחה שגם הערך הממוצע של המתח בין A ל-B ישתנה על ידי שינוי היחס בין זמן ההדלקה של המתג למחזור העבודה. לכן, התאמה אוטומטית של היחס בין TON ו-T עם שינוי העומס ומתח אספקת החשמל המבוא יכולה לגרום למתח המוצא V0 להישאר זהה. שינוי TON בזמן ההפעלה והיחס בין מחזור העבודה פירושו שינוי מחזור העבודה של הדופק. שיטה זו נקראת "בקרת יחס זמן" (TimeRatioControl, בקיצור TRC).
