מדוע לכל הילוך יש התנגדות שונה כאשר משתמשים במולטימטר למדידת ההתנגדות קדימה של דיודה?

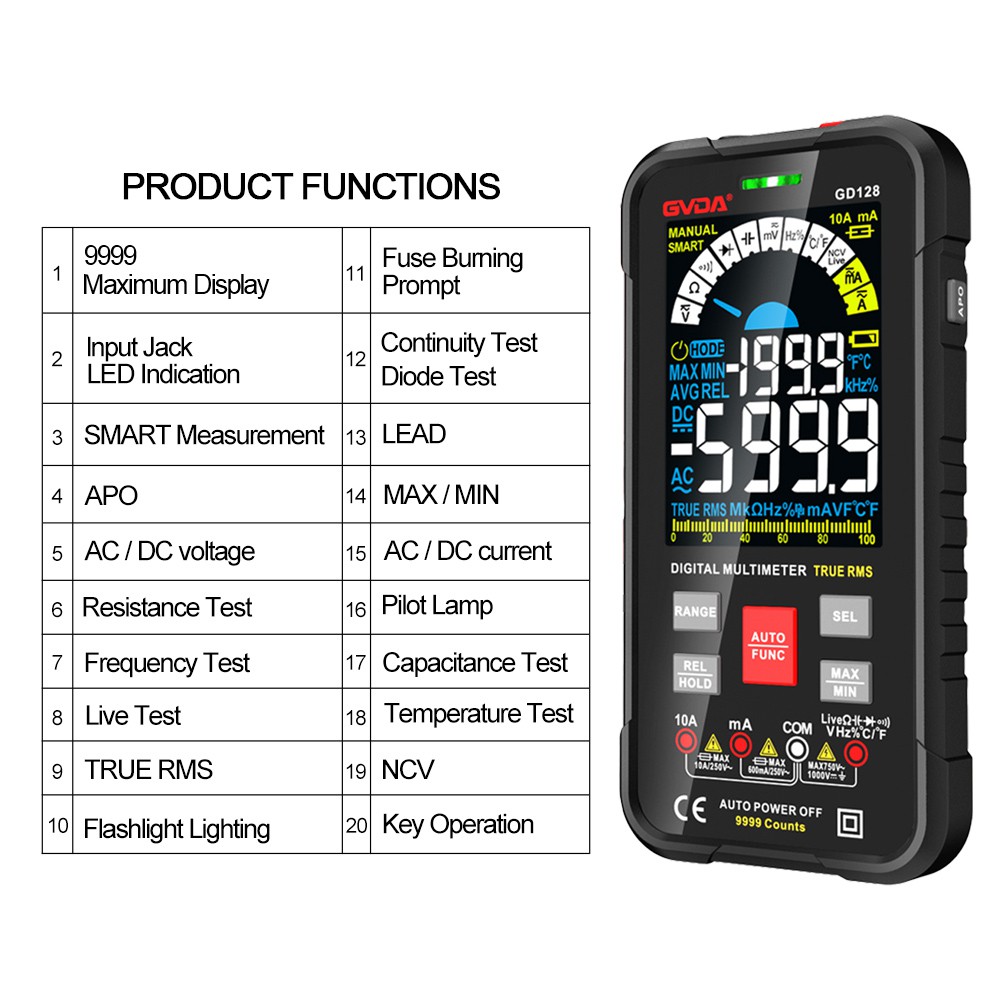

מולטימטר דיגיטלי הוא ערך ההתנגדות הנמדד דרך שבב ממיר A/D יומר מאותות אנלוגיים לדיגיטליים כדי להציג את ערך ההתנגדות, מולטימטר מצביע מוסט על ידי הראש המגנטי כדי להציג את הערך, אם במדידה בפועל נגלה כי דיודה דיגיטלית לבדיקת התנגדות קובץ מולטימטר קדימה ואחורה אין ערך התנגדות, בעוד שלדיודה מצביע מולטימטר בדיקה קדימה יש ערך התנגדות, יש בעיקר את ההיבטים הבאים של הסיבה:.
מדידת דיודה במעגל
קודם כל, במולטימטר המצביע ובמולטימטר הדיגיטלי מתח היציאה של קובץ ההתנגדות אינו זהה, המולט המצביע הכללי שהוא מוציא את המתח הגבוה ביותר הוא 9 וולט, בעוד שהמולטימטר הדיגיטלי הוא בדרך כלל מתח המוצא הגבוה ביותר הוא 3 וולט, באותו זמן. זמן לא רק שמתח המוצא שלהם אינו זהה, אנו בוחרים הילוך אחר במדידה, מתח המוצא אינו זהה, מתח המוצא הדיגיטלי של המולטימטר מ-1.0 וולט ל-3.0 וולט זמינים. מתח המוצא של המולטימטר הדיגיטלי הוא מ-1.0 וולט ל-3.0 וולט, ומתח המוצא של קובץ ההתנגדות שלו גבוה בדרך כלל מזה של המולטימטר הדיגיטלי. מתח המוצא של המולטימטר המצביע גדול ממפל המתח של הדיודה, והדיודה מסוגלת להוליך, בעוד שהמולטימטר הדיגיטלי לפעמים קטן יותר ממפל המתח של הדיודה, מה שגורם לכך שהדיודה לא תוכל להוליך, וזה ייגרם על ידי התנגדות אינסופית קדימה ואחורה במדידת הדיודה.
שנית, מאפייני נפילת המתח של הצינור המשני אינם זהים, יגרמו לנו גם לבחור את קובץ ההתנגדות של מולטימטר המצביע למדידת הצינור המשני עם מודד דיגיטלי למדידת התוצאות של הצינור המשני יש הטיה, למשל: ערך נפילת מתח כללי של צינור סיליקון וצינור גרמניום בין {{0}}.3 וולט ל-0.6 וולט, אבל כמה מהצינורות המשניים המיוחדים יותר, כגון דיודות במתח גבוה, ההולכה ירידת המתח היא גדולה יחסית בדרך כלל כדי להגיע ל-0.7 וולט או יותר, ומתח קובץ ההתנגדות של המולטימטר הדיגיטלי שלנו נמוך, ואינו יכול להיות הולכה דיודה, כך שהמדידה תגרום לכך שערך ההתנגדות ייראה אינסופי.
אנו משתמשים במולטימטר הדיגיטלי כדי למדוד שהדיודה טובה או רעה, הבחירה הטובה ביותר של ציוד דיודה, ציוד דיודה דיגיטלי דיגיטלי הוא בדרך כלל ב-2.6 וולט בערך, בדרך כלל גדול יותר ממפל המתח קדימה של הדיודה, הדיודה יכולה להוביל קדימה כיוון.
אם נרצה למדוד את הדיודה עם קובץ התנגדות האם יש דליפה, נוכל לבחור בקובץ התנגדות המולטימטר הדיגיטלי, הפעם התוצאה צריכה להיות מדידה קדימה של התנגדות, מדידה הפוכה של ערך ההתנגדות של אינסוף, תוצאות המצביע גם מדידות המולטימטר זהות, אם המדידות מצאו שיש ערך התנגדות בכיוון ההפוך, ייתכן שההוכחה לדליפה הפוכה של הדיודה תתאפשר, ובמקרה זה עלינו להשתמש במכשיר מיוחד כדי לזהות את השימוש במולטימטר. מדידה של דיודה זו האם יש דליפה אינה מדויקת.
