מדוע מד מהדק דיגיטלי יכול למדוד מתח והתנגדות אך לא זרם?
מד המהדק הדיגיטלי (מד מהדק) מיועד בעיקר למדידת זרם AC, והוא משתמש בעקרון אפקט הול כדי להשיג מדידה ללא מגע של זרם בחוטים. עם זאת, מוני מהדקים דיגיטליים מסוימים עשויים לכלול גם פונקציות למדידת מתח והתנגדות, אשר מיושמות על בסיס עקרונות שונים ממדידת זרם. אם מד מהדק דיגיטלי לא יכול למדוד זרם אבל יכול למדוד מתח והתנגדות, ייתכן שזה נובע מהסיבות הבאות:

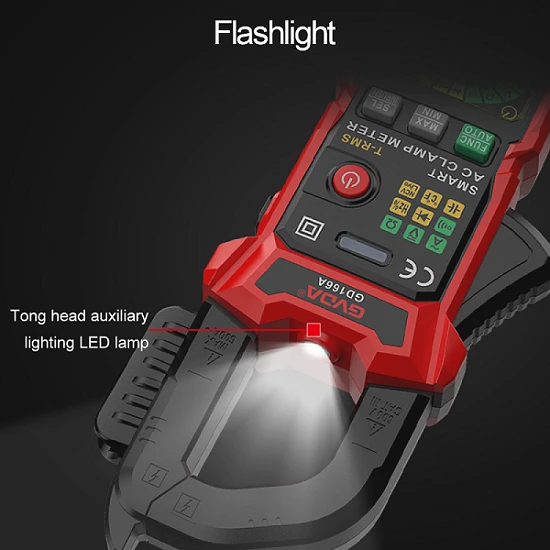

פונקציית עיצוב של מד מהדק
1. פונקציית מדידת זרם: תפקידו העיקרי של מד מהדק הוא למדוד זרם AC, אשר מושגת בדרך כלל באמצעות חיישן אפקט הול בתוך המהדק.
2. פונקציות מדידת מתח והתנגדות: מוני מהדקים דיגיטליים מסוימים עשויים לשלב פונקציות מדידת מתח והתנגדות, אשר מושגות בדרך כלל על ידי נגיעה בנקודת המדידה עם הבדיקה, ללא תלות במהדק.
ניתוח סיבה אפשרית
1. נזק לחיישן אפקט הול: אם חיישן אפקט ההול של מד המהדק פגום או פגום, הוא לא יוכל למדוד את הזרם.
2. נזק ללסת או שבירה: הלסתות של מד מהדק הן רכיבים קריטיים למדידת זרם. אם הלסתות פגומות, שבורות או לא סגורות היטב, ייתכן שלא ניתן יהיה למדוד את הזרם בצורה נכונה.
3. תקלת מעגל: תקלות מעגל פנימיות במד המהדק, כגון מעגלים פתוחים, קצרים או נזק לרכיבים, עלולות לגרום גם לפונקציית מדידת הזרם להיכשל.
4. בעיות במסך התצוגה או במערכת הקריאה: גם אם חלק המדידה הנוכחית של מד המהדק פועל כשורה, אם יש בעיה במסך התצוגה או במערכת הקריאה, ייתכן שהקריאה הנוכחית לא תוצג.
5. בעיות תוכנה או קושחה: בכמה מדי מהדקים דיגיטליים מתקדמים, שגיאות תוכנה או קושחה עלולות לגרום גם לפונקציות מדידת זרם חריגות.
עקרונות של מדידת מתח והתנגדות
1. מדידת מתח: בדרך כלל, שתי נקודות הבדיקה של המעגל מתקשרות ישירות על ידי בדיקה, ואות המתח האנלוגי מומר לאות דיגיטלי באמצעות ממיר אנלוגי-דיגיטלי פנימי (ADC), ולאחר מכן קריאת המתח. מוצג.
2. מדידת התנגדות: על ידי הפעלת זרם קבוע על הנגד הנבדק ומדידת ירידת המתח שנוצרה, ערך ההתנגדות מחושב לפי חוק אוהם.
