לאיזה שני חורים יש להכניס את עטי מדידת המולטימטר מד זרם?
מובילי הבדיקה של המולטימטר מחולקים לאדום ושחור. בעת השימוש, הכנס את כבל הבדיקה האדום לשקע המסומן "פלוס", והכנס את כבל הבדיקה השחור לשקע המסומן "-".
מדד הביצועים העיקרי של מולטימטר תלוי בעצם בביצועי ראש המד. הרגישות של ראש המונה מתייחסת לערך זרם ה-DC הזורם דרך ראש המונה כאשר המצביע של ראש המונה מוסט בקנה מידה מלא. ככל שהערך קטן יותר, כך רגישות ראש המונה גבוהה יותר. ככל שההתנגדות הפנימית גדולה יותר בעת מדידת מתח, כך הביצועים שלו טובים יותר.
1. מיקום ההילוכים צריך להיות עקבי עם סוג הזרם שיש למדוד. כלומר, לפי סוג AC ו-DC של הזרם שברצונך למדוד, בחר את ההילוך הנכון, AC מתאים לגיר AC ו-DC מתאים לגיר DC;
2. בחר את הטווח המתאים, אחרת, סביר מאוד לשרוף את המולטימטר. אם אינך יודע את גודל הזרם הנמדד, עליך לבחור את הטווח המרבי. לדוגמה, מולטימטר דיגיטלי עם טווח של 20 אמפר יכול למדוד זרם של 4.4 קילוואט;
3. חבר את המולטימטר בסדרה לחוט החי של המכשיר החשמלי. לשם כך, הצעד הראשון הוא לכבות את המתג החשמלי. השלב השני הוא לנתק את התקע ולחבר את המונה בסדרה; השלב השלישי הוא לחבר את התקע ולהפעיל את המתג. בשלב זה, הקריאה של המולטימטר היא כרצוי.
הערה: מסוכן מאוד להשתמש בשיטה זו למדידת זרם של מכשירי חשמל בעלי הספק גבוה, וקל לשרוף את המונה. מומלץ מד זרם מהדק. בדרך זו, זה בטוח ופשוט.

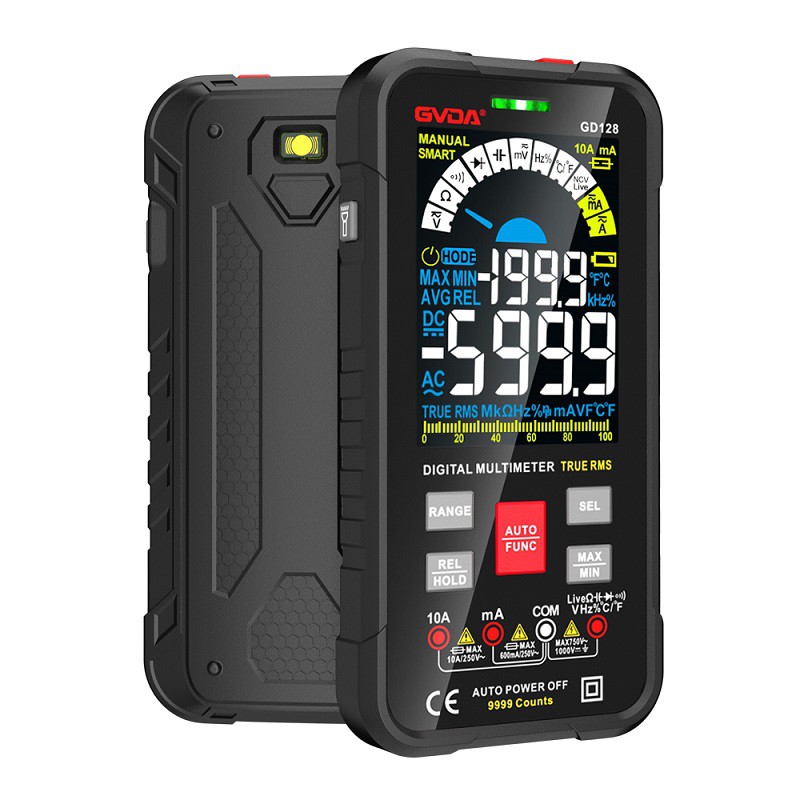

היכן יש להכניס את העטים האדומים והשחורים של המולטימטר הדיגיטלי?
1. מדידת מתח AC ו-DC: סובב את מתג הטווח לטווח המתאים של DCCV (DC) או ACV (AC) לפי הצורך, הכנס את כבל הבדיקה האדום לחור V/Ω, הכנס את כבל הבדיקה השחור ל-COM חור, וחבר את כבל הבדיקה למעגל הנבדק במקביל, הקריאה מוצגת.
2. מדידת זרם AC ו-DC: סובב את מתג הטווח לטווח המתאים של DCA (DC) או ACA (AC), הכנס את כבל הבדיקה האדום לחור mA (<200mA) or 10A hole (>200mA), והכנס את כבל הבדיקה השחור לחור ה-COM וחבר את המולטימטר בסדרה למעגל הנבדק. בעת מדידת זרימת DC, המולטימטר הדיגיטלי יכול להציג באופן אוטומטי את הקוטביות.
3. מדידת התנגדות: סובב את מתג הטווח לטווח המתאים של Ω, הכנס את מוביל הבדיקה האדום לחור V/Ω, והכנס את כבל הבדיקה השחור לחור ה-COM. אם ערך ההתנגדות הנמדד חורג מהערך המרבי של הטווח שנבחר, המולטימטר יציג 1, ויש לבחור טווח גבוה יותר בשלב זה.
בעת מדידת התנגדות, כבל הבדיקה האדום חיובי וכבל הבדיקה השחור הוא שלילי, וזה בדיוק ההפך ממולטי-מד המצביע. לכן, בעת מדידת רכיבים קוטביים כמו טרנזיסטורים וקבלים אלקטרוליטיים, יש לשים לב לקוטביות של מובילי הבדיקה.
