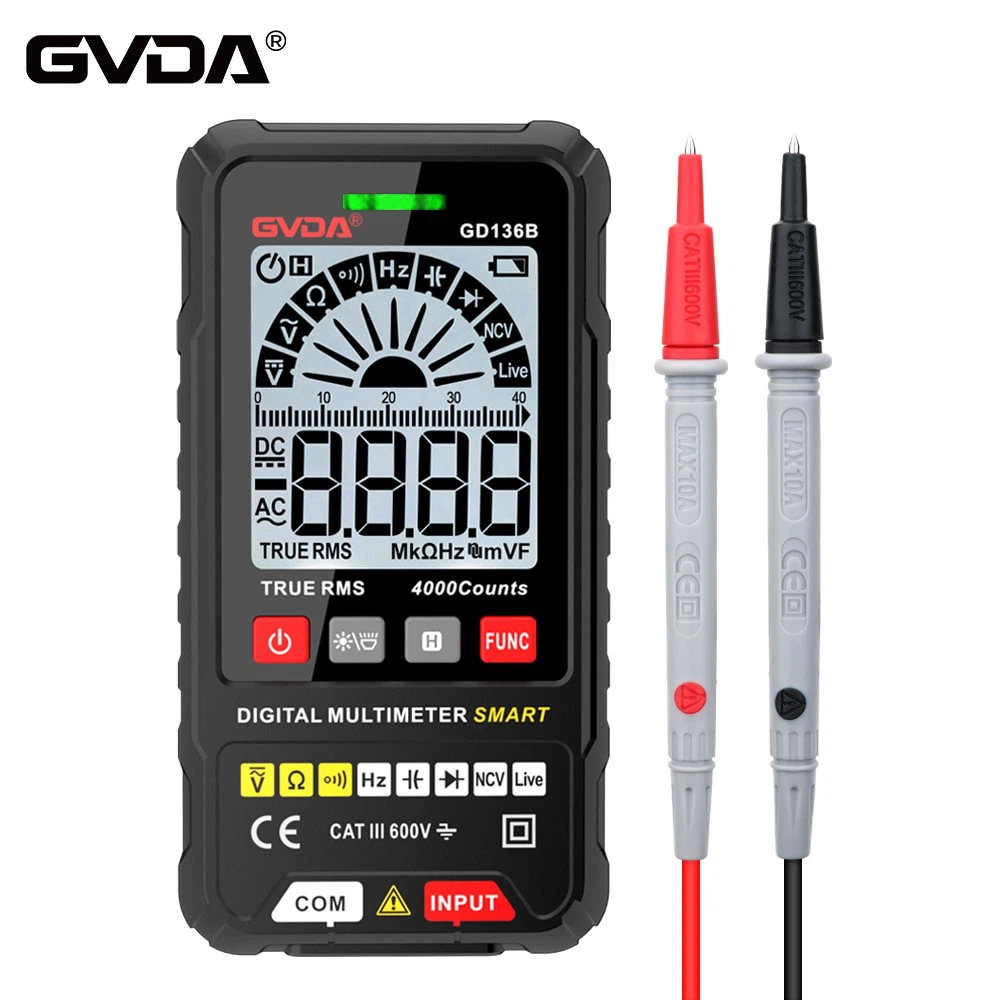

מה מציג המולטימטר כאשר המעגל מוארק או קצר במעגל -?
מדוד את המעגל במקרה של הפסקת חשמל באמצעות הילוך 10k של המולטימטר ונתק את העומס. עבור מעגל תלת-פאזי ארבע-תיל, ערך ההתנגדות של ארבעת החוטים המוצגים על ידי המולטימטר צריך להיות אינסופי. עבור מעגל- חד פאזי, הוא אמור להציג גם התנגדות אינסופית בנסיבות רגילות. כאשר יש ערך התנגדות, ניתן לקבוע שיש קצר חשמלי במעגל. לקביעת הארקה, השתמש בכבל בדיקה אחד של המולטימטר כדי לגעת בקצה אחד של חוט, והשתמש בכבל הבדיקה השני כדי למדוד את ההתנגדות לאדמה. אם ההתנגדות היא אינסופית, היא נורמלית; אחרת, קיימת תופעת הארקה. מדוד את כל החוטים אחד אחד בשיטה זו כדי למצוא את הבעיה. בנוסף, אם מדובר בכבל סרט פלדה, הנח את הקצה השני של כבל הבדיקה על סרט הפלדה לצורך מדידה. כדי להבטיח את דיוק המדידה, עדיף לבדוק תחילה האם יש מעגל פתוח במעגל, ולאחר מכן להשתמש במולטימטר כדי לזהות קצרים ותקלות הארקה. למעשה, כדי לפתור את שני סוגי התקלות הללו, ניתן להשתמש גם בכלים כמו מגוהמטר וגלאי על מנת להפוך את התחזוקה למהירה ומדויקת יותר.
קח כדוגמה את תאורת מכשירי חשמל ביתיים: תאורת מכשירי חשמל ביתיים מורכבת בדרך כלל מחוט חי אחד, חוט נייטרלי אחד וחוט הארקה אחד. אם יש קצר חשמלי בין החוט החי לבין החוט הנייטרלי, מתג האוויר ייכשל. בשלב זה, כבה את כל המכשירים החשמליים, הסר את שני קצוות חוטי היציאה ממתג האוויר (החוט החי וקצוות החוטים הנייטרליים של קו המשתמש), ומדוד את ההתנגדות בין שני החוטים באמצעות גלגל השיניים האוהם של המולטימטר. ההתנגדות צריכה להיות אינסופית. אם ההתנגדות היא אפס או רק כמה אוהם, זה מצביע על קצר חשמלי בין החוט החי לחוט הנייטרלי.
הפעל את מתג האוויר, אל תתקין את שני הקצוות של חוט הפלט, כבה את כל המכשירים החשמליים, והשתמש בציוד 250V AC של המולטימטר כדי למדוד: חבר כבל בדיקה אחד לקצה החוט החי של מתג האוויר וכבל בדיקה אחד לקצה חוט המשתמש. אם יש מתח של בסביבות 220 וולט, זה מוכיח שהמעגל מוארק.
במערכת המתח הנמוכה-של סין, מצוין שהנקודה הנייטרלית חייבת להיות מוארקת, ולא ניתן להשתמש בחוט הנייטרלי כחוט הארקה. יש לספק חוט הארקה ייעודי בנפרד. לאחר הכניסה לקופסת החשמל של המשתמש, יש לבודד את החוט החי ואת החוט הנייטרלי מהקרקע כדי לפעול כראוי. כאשר ההתנגדות בין החוט החי או החוט הנייטרלי לחוט ההארקה היא פחות מ-0.5 מגה אוהם, הגנת הדליפה תפעל ותכשיל כדי לנתק את החשמל.
לאחר הנסיעה, ניתן להשתמש במולטימטר כדי לזהות אם יש קצר חשמלי או הארקה במעגל ועומס מאחורי המפסק. השיטה היא כדלקמן:
נתק את מתג ההפעלה הראשי ונתק את החיבור בין החוט הנייטרלי למקור החשמל. (עבור חלק מהמפסקים, החוט הנייטרלי אינו מנותק במצב פתוח, ויש להסיר את החוט הנייטרלי). לאחר מכן, השתמש בגלגל ההתנגדות המקסימלי של המולטימטר (הטווח חייב להיות גדול מ-1 מגהום) כדי למדוד את ההתנגדות של החוט החי והחוט הנייטרלי לחוט ההארקה בהתאמה. אם ההתנגדות נמוכה מ-0.5 מגה-אוהם, היא נקבעת כלא כשירה.
אם ההתנגדות של החוט החי והחוט הנייטרלי לחוט ההארקה מתאימה, זה מצביע על כך שאין תקלת הארקה. לאחר מכן, השתמש במולטימטר כדי למדוד את ההתנגדות בין החוט החי לבין החוט הנייטרלי (יש לשלוף את כל התקעים ולכבות את כל המכשירים החשמליים). באופן דומה, ההתנגדות חייבת להיות גדולה מ-0.5 מגה אוהם. אם אין בעיה במעגל, זה יהיה יותר בעייתי, והבעיה נעוצה במכשירי החשמל. בדוק אותם אחד אחד!
