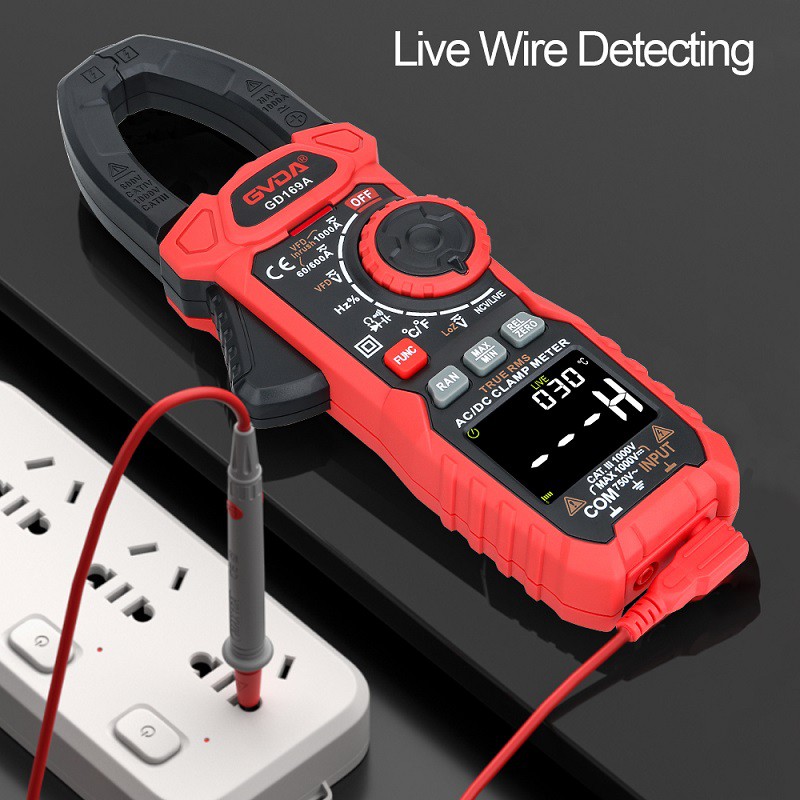

מדידת זרם אופיינית עם מד זרם מהדק AC
בקו עם זרם גדול, זה בדרך כלל בטוח להשתמש במד זרם מהדק כדי למדוד;
תחילה הגדר את המולטימטר להילוך הנוכחי, ולאחר מכן חבר אותו בסדרה במעגל של הזרם שיימדד. יש לציין שאם מדובר במעגל DC, שימו לב לקוטביות. בין אם מודדים זרם או מתח, יש להתאים את מד הזרם לגלגל המתאים, כלומר, ההילוך של המד צריך להיות גבוה מהמתח או ערך הזרם של האובייקט הנמדד. התאם לערך המקסימלי כאשר אינו ידוע.
בעת מדידת זרם יש לחבר את מד הזרם בסדרה עם העומס, מכיוון שהזרם במעגל הסדרתי שווה בכל מקום, ולכן הזרם העובר במד הזרם הוא זרם העומס שיש למדוד. אם הוא מחובר לא נכון, הוא מחובר במקביל לעומס, כי ההתנגדות הפנימית של מד הזרם קטנה מאוד, ותחת המתח של העומס יעבור דרכו זרם גדול שיפגע במד הזרם.
בעת מדידת מתח, יש צורך לחבר את מד המתח לעומס במקביל, כי במעגל המקביל, המתח בכל מעגל מסועף שווה, כלומר, המתח בשני קצוות מד המתח הוא המתח בפועל של העומס. , אם המונה מוכנס למעגל העומס, לא ניתן למדוד אותו מתח בפועל.
המבנה של מד זרם מהדק הוא למעשה שנאי זרם AC. זה שווה ערך לשנאי עם סיבוב ראשוני אחד בלבד וסיבובים משניים רבים, והעומס המשני הוא מד זרם ה-AC הקודם.
כאשר מד זרם המהדק מהדק קו פאזה, זה שווה ערך לפיתול ראשוני. בשלב זה, זרם העבודה משרה שטף מגנטי במעגל ליבת הברזל של מד זרם המהדק, והשטף המגנטי עובר דרך הפיתול המשנית כדי לגרום למתח משני וליצור זרם בעומס המשני. גודלו של זרם משני זה עומד ביחס ישר לזרם הראשוני, כך שהערך המצוין על ידי ראש המדיד יכול לשקף בעקיפין את גודל זרם מעגל העבודה הראשי. אז זה לא צריך לשבור את המעגל כדי למדוד זרם.
