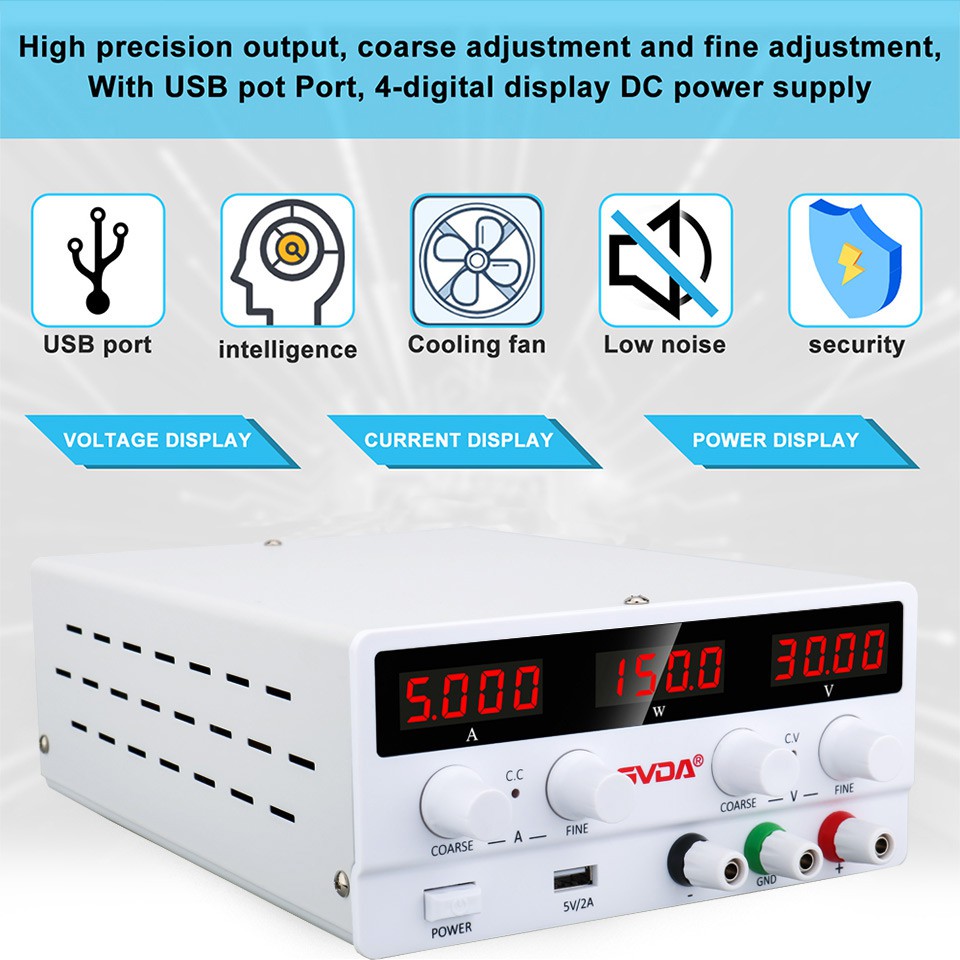

עקרון העבודה של ספק כוח DC מיוצב ברמת דיוק גבוהה עם מתח וזרם קבועים
המכונה כולה מחולקת לארבעה חלקים: ספק כוח מיוצב מסוג DC, כולל הגברה כוונון ומעגל מתח קבוע; סעיף תצוגת המרת זרם קבוע ומתח קבוע המרת זרם קבוע; אספקת כוח מיוצב התייחסות; מעגל התאמה אוטומטי למתח AC משני של שנאי.
1. ספק כוח מיוצב מסוג סדרה ומעגל מתח קבוע. הוא מורכב בעיקר מצינורות התאמה T1, T2, T10 ו-T11. פוטנציומטרי התאמת המתח של המגבר התפעולי IC1, p1, p2 ומתח הייחוס יוצרים מעגל מתח קבוע כדי לשלוט במתח הבסיס T2, לשנות את המוליכות של צינור הכוונון ולהבטיח את הפעולה הרגילה של מעגל ייצוב המתח. כאן, p1 ו- p2 משמשים כפוטנציומטרים גסים ועדינים להתאמת המתח. מתח הייחוס ומתח ההתאמה מחוברים לאותו קצה פאזה של IC1, ומשווים למתח הדגימה בקצה הפאזה הנגדי כדי לשנות את הזרם של צינור הכוונון.
2. מעגל זרם קבוע - ידוע גם כמעגל מגביל זרם. בעת התאמה למגבלת הזרם שנקבעה מראש, זרם המוצא נשאר ללא שינוי, ומתח המוצא יורד באופן פרופורציונלי עם עלייה נוספת בעומס. מעגל הזרם הקבוע מורכב ממגבר תפעולי IC2 ומנגד דגימה של 0.15 Ω, כמו גם מעגל תצוגת מתח קבוע וזרם קבוע. מתח הייחוס מתקבל מפוטנציומטר כוונון זרם P3 ומתאמת ספק הכוח W1 באותו קצה של IC2, וקצה הפאזה ההפוך מחובר לקצה הקדמי של נגד הדגימה 0.15 Ω עד נגד 1k Ω. כאשר מתח הדגימה גדול ממתח הייחוס, מתח המוצא של IC2 יורד, מה שגורם לירידה ב-Vb של T2 ולירידה במתח המוצא. עם זאת, זרם הפלט נשאר ללא שינוי, ומשיג את המטרה של הגבלת זרם. במתח קבוע, T8 מוליך ו-T9 מנתק, כך שהנורה הירוקה למתח קבוע (CV) דולקת והנורית האדומה לזרם קבוע (CC) כבויה. מכיוון שפלט IC2 הוא ברמה גבוהה במתח קבוע, T8 מוליך והאור הירוק דולק דרך ווסת המתח DZ (6V). כאשר ההגנה המגבילה את הזרם ממלאת תפקיד מגן, הפלט של IC2 הוא 0. בשלב זה, ה-Vb של T2 יורד ל-0 דרך מתח הדיודה, מה שגורם לניתוק צינור הכוונון.
3. אספקת כוח מיוצב התייחסות. מורכב מ-TL431 ו-78L12, T3. TL431 לא רק משמש כמתח סטנדרטי, אלא גם ממלא תפקיד בהגברת מתח השגיאה ושליטה בטרנזיסטורי T3. מתח הייחוס הפנימי של TL431 הוא 2.5V. מתח הדגימה בפועל מושווה למתח הייחוס של 2.5V של TL431, ומתח הקתודה של TL431 משתנה כדי להתאים את המוליכות של T3. בנוסף, מתח הבסיס של T3 מיוצב על ידי 78L12 ולאחר מכן עובר דרך נגד 1k Ω לבסיס, שומר על יציבות הפלט+15V. הפלט+15V משמש בעיקר כמתח הייחוס עבור ספקי כוח מגברים תפעוליים משולבים IC1 ו-IC2, מעגלי מתח קבוע וזרם קבוע, ומתח הייחוס עבור מעגלי מיתוג מתח AC 6V מחובר לקוטב החיובי של המוצא של ווסת המתח הראשי.
4. הפלט עובר אוטומטית בין+10V ו-+20V. הבסיס של T6 מחובר למתח הייחוס דרך נגד 45k Ω, המסופק על ידי מתח הייחוס. הצד השני של הבסיס מחובר לקוטב השלילי במוצא של ספק הכוח הראשי דרך נגד 18k Ω ודיודה מחוברת בסדרה לדגימה. כאשר מתח המוצא נמוך מ-10V, T6 מוליך, T7 נכבה, ממסר J2 משתחרר, והמגע הסגור בדרך כלל מחובר למתח הכניסה בהילוך נמוך AC 14V. כאשר מתח DC הפלט מגיע ל-10V, מתח הבסיס T6 נראה שלילי ומתנתק, כך ש-T7 מוליך, ממסר J2 נסגר, והמגע הסגור בדרך כלל מחובר בהילוך הגבוה של 24V. כאשר הספק המוצא הכולל של ווסת המתח מגיע ל-+20V, T5 מנותק, T4 מוליך, J1 נסגר והמגע הפתוח בדרך כלל של J1 מחובר. התאם את מתח הכניסה של הרגולטור ל-AC מתג להילוך הגבוה השלישי 32. וסת המתח המתכוונן TpR תמיד מבטיח הפרש מתח מסוים בעת התאמת המתח, בעיקר בהסתמך על התאמה אוטומטית של מתח AC.
