המבנה של חלק מדידת הזרם של מולטימטר מהדק
לגבי המבנה של חלק מדידת הזרם של מולטימטר המהדק, חלק מדידת הזרם של המולטימטר מורכב מהשנאי הזרם ומחלק מדידת הזרם של המולטימטר. בעת השימוש, סובב את מתג הטווח למצב הזרם המתאים, ואסור למולטימטר המהדק למדוד זרם קו מתח גבוה.

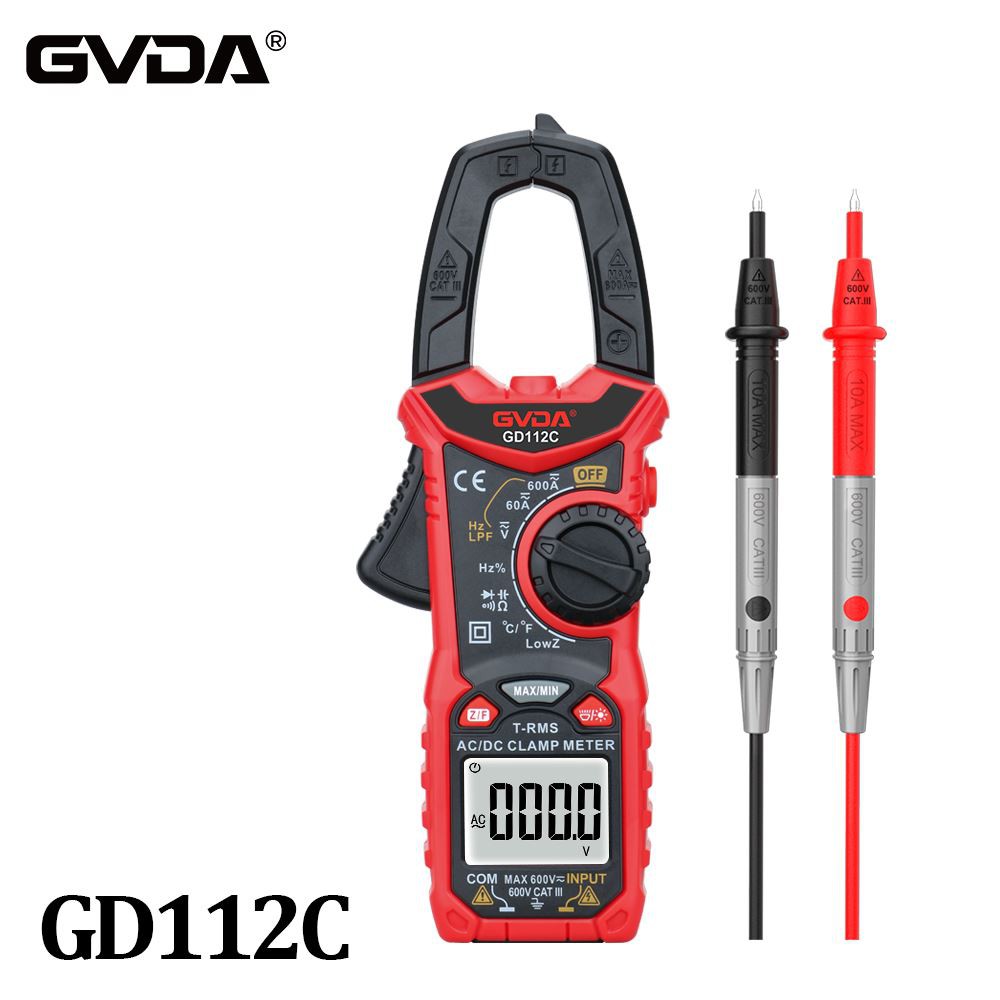

המבנה של חלק מדידת הזרם של מולטימטר מהדק
חלק מדידת הזרם של המולטימטר מורכב מהשנאי הזרם וחלק מדידת הזרם של המולטימטר.
לליבת הברזל של השנאי יש חלק נע, המחובר עם הידית. בעת שימוש, ליבת הברזל הניידת נפתחת על ידי לחיצה על הידית. הכניסו את חוט הזרם למדידה לתוך הלסתות, שחררו את הידית כדי לסגור את ליבת הברזל.
בשלב זה, החוט העובר בזרם שווה ערך לליפוף הראשוני של השנאי, וזרם מושרה יופיע בפיתול המשני, וגודלו נקבע על ידי זרם העבודה של החוט והיחס בין סיבובי הפיתול. .
מד הזרם מחובר לשני הקצוות של הפיתול המשנית, כך שהזרם שהוא מציין הוא הזרם בפיתול המשנית, שהוא פרופורציונלי לזרם בפעולה.
לכן, הסולם המחושב משמש כדי לשקף את הזרם בצד הראשוני. כאשר יש זרם זורם דרך החוט, המצביע של מד הזרם המחובר לפיתול המשני יסטה באופן פרופורציונלי, ובכך יציין את ערך הזרם הנמדד.
בעת שימוש, סובב את מתג הטווח למצב הנוכחי המתאים. החזקת גוף השעון ולחיצה על המתג עם האגודל, ניתנות לפתיחה של הלסתות ולהחדיר את המוליך הנבדק למרכז ליבת הברזל.
לאחר מכן, שחרר את המתג, ליבת הברזל תיסגר אוטומטית, והזרם של החוט הנבדק יפיק קווי כוח מגנטיים מתחלפים בליבת הברזל, וערך הזרם ישתקף על המד, אותו ניתן לקרוא ישירות.
1. לפני השימוש במולטימטר הדיגיטלי, קרא בעיון את מדריך ההוראות כדי להכיר את פונקציית מתג ההפעלה ואת תפקוד מתג הגבול, שקע הכניסה, שקע המשתמש ומקשי פונקציות, כפתורים ואביזרים שונים.
בנוסף, עליך להבין גם את פרמטרי הגבול של המולטימטר, את המאפיינים של תצוגת עומס יתר, תצוגת קוטביות, תצוגת מתח נמוך ותצוגות חיווי ואזעקות אחרות, ולשלוט בכלל השינוי של מיקום הנקודה העשרונית.
לפני המדידה יש לבדוק היטב האם מובילי הבדיקה סדוקים, האם שכבת הבידוד של הלידים פגומה והאם מובילי הבדיקה הוכנסו בצורה נכונה על מנת להבטיח את בטיחות המפעיל.
2. לפני כל מדידה, בדוק שוב האם פריט המדידה ומתג הגבול נמצאים במצב הנכון, והאם שקע הכניסה (או השקע המיוחד) נבחר בצורה נכונה.
3. המונה יופיע תופעת מספר קופץ בעת המדידה, יש להמתין עד שהערך המוצג יתייצב לפני הקריאה.
4. למרות שקיים מעגל הגנה שלם יחסית בתוך המולטימטר הדיגיטלי, עדיין יש צורך להימנע מפעולות שגויות בפעולה. לדוגמה, השתמשו בזרם כדי לחסום את המתח, השתמשו בחשמל כדי לחסום את המתח או הזרם, והשתמשו בקבל כדי לחסום את המתח הטעון. קבלים וכו' כדי לא לפגוע במונה.
5. אם רק הספרה הגבוהה ביותר מציגה את המספר "1", וספרות אחרות נטושות, זה מוכיח שהמונה הועמסה יתר על המידה, ויש לבחור מגבלה גבוהה יותר.
6. אסור להפעיל את מתג הגבול בעת מדידת מתח מעל 10OV או זרם מעל 0.5A, כדי למנוע קשתות ושריפת המגעים של מתג ההעברה.
7. המספר המסומן בסימן הסכנה ליד שקע הכניסה מייצג את ערך הגבול של מתח הכניסה או הזרם של השקע. לאחר חריגה, הדבר עלול לגרום נזק למכשיר ואף לסכן את בטיחות המפעיל.
8. למולטימטר המהדק אסור למדוד את הזרם של קו-המתח הגבוה, והמתח של הקו הנבדק אינו יכול לחרוג מרמת המתח שצוינה על ידי מד המהדק (בדרך כלל יותר מ-500 וולט) כדי למנוע התמוטטות בידוד והתחשמלות אישית.
9. המדידה צריכה להעריך את גודל הזרם הנמדד, לבחור את הטווח המתאים, ואל תשתמש בגלגל השיניים לטווח הקטן למדידת הזרם הגדול. 10. לפני המדידה, שימו לב למתג הטווח להילוך זרם AC המתאים, ולא יכול להשתמש בטווח המתח וההתנגדות. כדי למדוד את הזרם, זכרו! לעולם אל תשתמש בגלגלי ההתנגדות ובגלגלי השיניים כדי למדוד את המתח, אחרת, אם לא תיזהר, המד יישרף.
11. ניתן להדק רק חוט אחד בכל מדידה. בעת המדידה, יש למקם את המוליך הנבדק במרכז הלסת כדי לשפר את דיוק המדידה. עדיף לשטח את גוף השעון עם היד, ולהשתדל לא לתת לחוטים לנוח על הלסתות וגוף השעון.
12. לאחר המדידה, יש לסובב את מתג הטווח למצב טווח המתח המרבי, ולאחר מכן יש לכבות את מתג ההפעלה. כדי להבטיח שימוש בטוח בפעם הבאה.
