יש חתיכה קטנה של חוט נחושת על לוח המעגלים הדיגיטליים המולטימטרים, אז איזה תפקיד ממלאת חתיכת חוט הנחושת הקטנה הזו על המעגל? עכשיו בואו נדבר על מה חוט הנחושת הזה משמש.

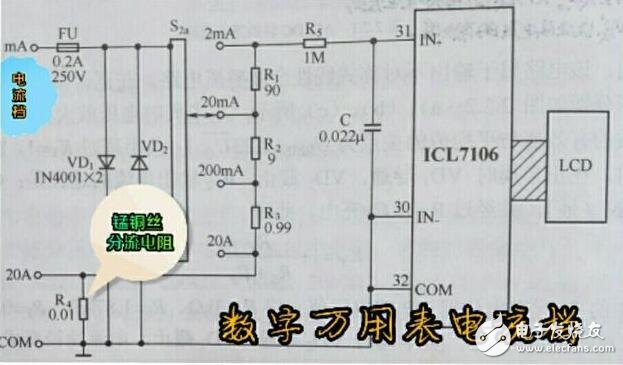

התמונה לעיל היא דיאגרמה סכמטית של המעגל של הילוך זרם DC של המולטימטר הדיגיטלי. באיור, R1~R3 הם נגדי ה-shunt של ציוד mA, ו-R4 הוא נגד ה-shunt של ציוד זרם 20A. מכיוון שזרם המדידה של קובץ ה-mA קטן (מקסימום 200mA), נגדי סרטי מתכת מדויקים R1~R3 מספיקים. הזרם המרבי הזורם דרך R4 בטווח זרם של 20A יכול להגיע ל-20A, וערך ההתנגדות שלו הוא רק 10mΩ. יחד עם זאת, גם מקדם הטמפרטורה של ההתנגדות נדרש להיות קטן במיוחד (עשרות עמודים לדקה או פחות), כך שנגדי סרט מתכת רגילים אינם מוכשרים. R4 מאמץ בדרך כלל עמידות לחוטי נחושת מנגן עם דיוק גבוה, מקדם טמפרטורה קטן (40ppm) ויציבות טובה. עם זאת, עמידות החמצון של חוט נחושת מנגן זה אינה טובה כמו זו של חוט קבוע. (ההבדל בין חוט נחושת מנגן לחוט קבוע הוא: הראשון הוא נחושת והשני לבן כסוף).
אגב, כאשר מודדים זרם גדול של יותר מ-10A עם טווח זרם של 20A, מומלץ שזמן המדידה לא יעלה על 20 שניות. מכיוון שזרם גדול זורם דרך R4 במשך זמן רב, הוא יתחמם.
התמונה למעלה מציגה את לוח המעגלים של ה-VC930F בתוספת מולטימטר דיגיטלי בן 4 וחצי ספרות, וחוט הנחושת שלמעלה הוא חוט נחושת מנגן. האיור שלהלן מציג את לוח המעגלים של DMM טיפוסי בן 3½ ספרות.
אם ישנה שגיאה במדידה של טווח הזרם של 20A, ניתן לכייל אותה בדרך כלל על ידי חיתוך כמה חריצים בהתנגדות חוט נחושת מנגן כפי שמוצג באיור למטה.
