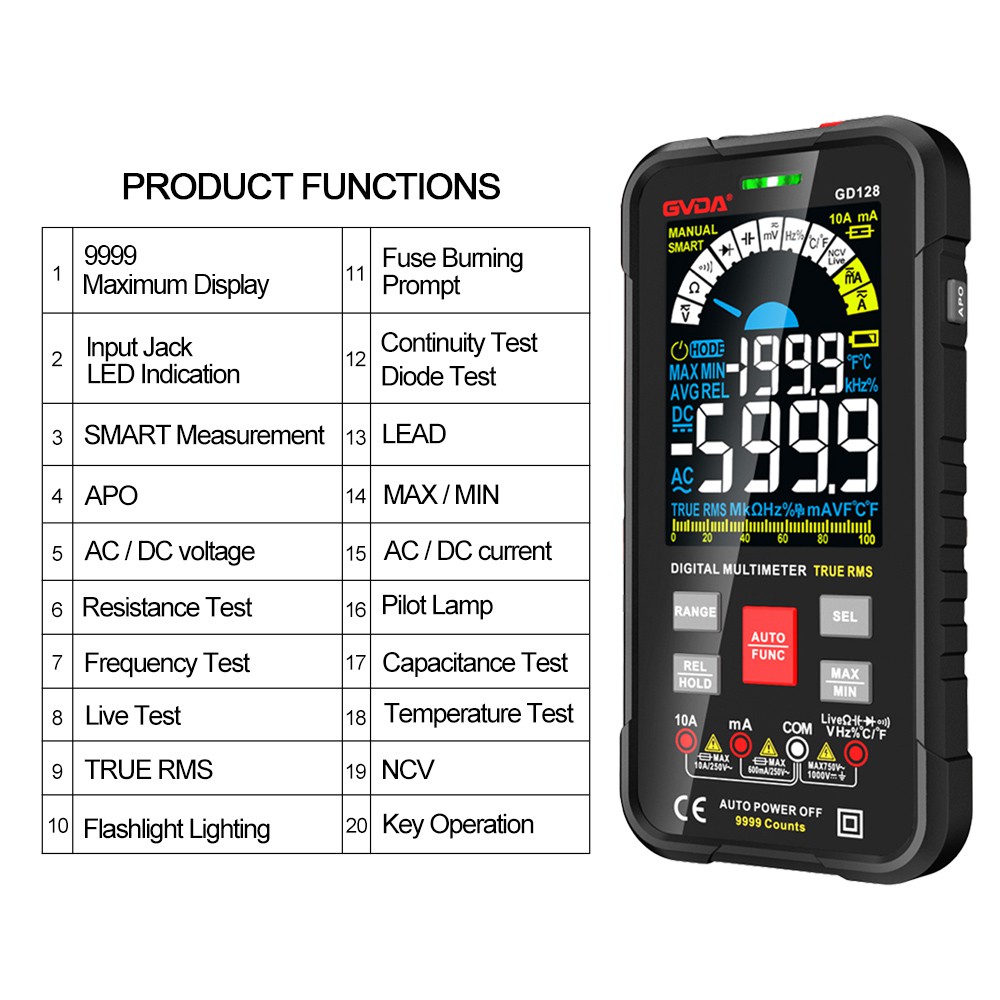

שיטת מדידת דיודה עם קובץ דיודות מולטימטר דיגיטלי
השתמש בגלגל השיניים של המולטימטר הדיגיטלי כדי למדוד את ההתנגדות קדימה ואחורה (מפלת מתח) של הדיודה כדי לשפוט במהירות את האיכות של דיודות שונות. שיטת המדידה הספציפית מוצגת להלן.
מדוד את ההתנגדות קדימה של הדיודה.
בעת מדידת איכות דיודה, כוונן תחילה את מתג הטווח של המולטימטר הדיגיטלי למצב הדיודה, ולאחר מכן גע בקטבים החיוביים והשליליים של הדיודה עם מובילי בדיקה אדומים ושחורים (בדרך כלל, הסיכה עם הטבעת הצבעונית על מעטפת הדיודה היא הקוטב השלילי). עבור דיודות סיליקון טובות, הקריאות המוצגות על ידי המולטימטר הן בדרך כלל בטווח של {{0}}.500 עד 0.700 (הגודל הספציפי קשור לסוג הדיודה ולבדיקה זרם של המולטימטר); עבור דיודות שוטקי ודיודות גרמניום טובות, הקריאות המוצגות על ידי המולטימטר הן בדרך כלל ב-0.150-0.300. האיור שלמעלה מציג את הקריאות המוצגות על ידי מולטימטר שמודד דיודת מיישר סיליקון טובה.
כאשר מודדים את ההתנגדות קדימה של דיודה, אם הקריאה שמוצגת על ידי המולטימטר היא "0.00" או "OL (גלישה)", זה אומר שהדיודה פגומה.
מדוד את ההתנגדות ההפוכה של הדיודה.
לאחר מדידת ההתנגדות הקדמית של הדיודה, החלף את מובילי הבדיקה האדומים והשחורים, גע באלקטרודה השלילית של הדיודה עם מוביל הבדיקה האדום, וגעת באלקטרודה החיובית של הדיודה עם מוביל הבדיקה השחור, כפי שמוצג באיור למעלה. . בשלב זה, עבור דיודות טובות, הקריאות המוצגות על ידי המולטימטר הן בדרך כלל "OL".
כאשר מודדים את ההתנגדות קדימה ואחורה של דיודה עם מולטימטר, אם הקריאה קדימה ואחורה שמוצגת על ידי דיודה מסוימת הן "0.00" או "OL", זה אומר שהדיודה פגום.
