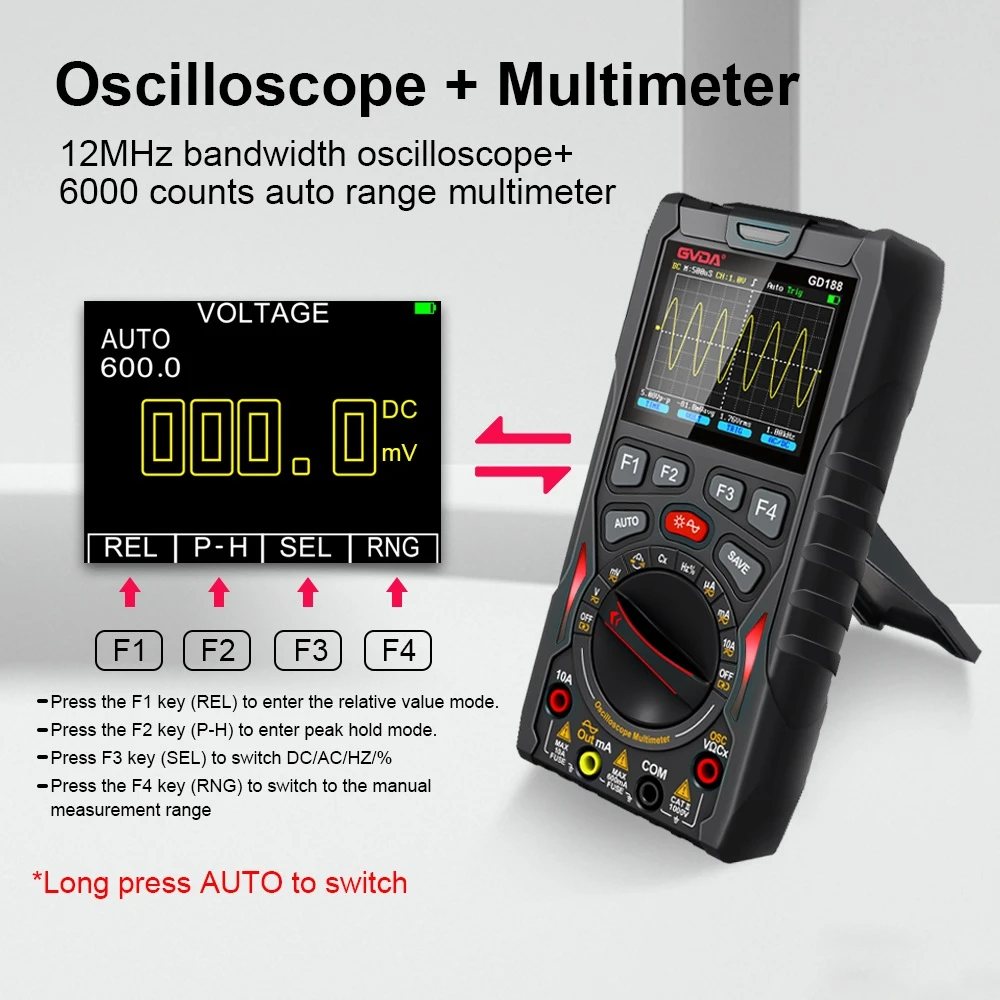

5 המרכיבים הבסיסיים של אוסילוסקופ
הוא מורכב מחמישה חלקים: אוסילוסקופ, מערכת ציר Y, מערכת ציר X, מערכת ציר Z ואספקת חשמל.
האות הנמדד ① מחובר לכניסת "Y" ונשלח למגבר Y1 (קדם-מגבר) לאחר הנחתה מתאימה על ידי מנחת ציר ה-Y, ואותות היציאה של דחיפה-משיכה ② ו-③ מתעכבים Г1 פעם על ידי שלב ההשהיה למגבר Y2. האותות ② ו③ יעוכבו ב-Г1 זמן דרך שלב ההשהיה למגבר Y2. האותות המוגברים ④ ו⑤ גדולים מספיק כדי להתווסף ללוח ההטיה של ציר ה-Y של האוסילוסקופ. על מנת להציג צורת גל מלאה ויציבה על המסך, האות הנמדד ③ של ציר ה-Y מוכנס למעגל ההדק של מערכת ציר ה-X, ונוצר דופק הדק ⑥ בערך ברמה מסוימת של החיובי קוטביות (או שלילית) של האות המוכנס, אשר מפעילה את מעגל סריקת צורות הגל שן (מחולל בסיס זמן) ומייצר את מתח הסריקה ⑦.
מכיוון שיש השהיית זמן Г2 מהדק לתחילת הסריקה, על מנת להבטיח שציר ה-X יתחיל לסרוק לפני שהאות של ציר ה-Y מגיע למסך הפלורסנט, השהיית ציר ה-Y Г1 צריכה להיות מעט יותר גדולה מזה. של השהיית ציר X Г2. מתח הסריקה ⑦ מוגבר על ידי מגבר ציר ה-X, המייצר יציאות דחיפה-משיכה ⑨ ו-⑩, המופעלות על מסיט ציר ה-X של המתנד. מערכת ציר z משמשת להגברת הטווח החיובי של מתח הסריקה, והיא הופכת לצורות גל מלבניות חיוביות, הנשלחות לשער של המתנד. מערכת ציר ה-Z משמשת להגברת מתח הסריקה והפיכתו לגל מלבני חיובי הנשלח אל שער האוסילוסקופ. זה מאפשר להציג את צורת הגל עם זוהר קבוע על הסריקה קדימה ולמרוח על הסריקה אחורה.
זהו העיקרון הבסיסי של פעולת האוסילוסקופ. תצוגת עקבות כפולה משתמשת במתג אלקטרוני כדי להציג שני אותות נמדדים שונים מכניסת ציר ה-Y במסך ניאון. בשל השפעת השמירה החזותית של העין האנושית, כאשר תדירות ההמרה גבוהה במידה מסוימת, ראה שתי צורות גל אות יציבות וברורות.
לאוסילוסקופים יש לרוב מחולל אותות גל ריבועי מדויק ויציב לכיול האוסילוסקופ.
