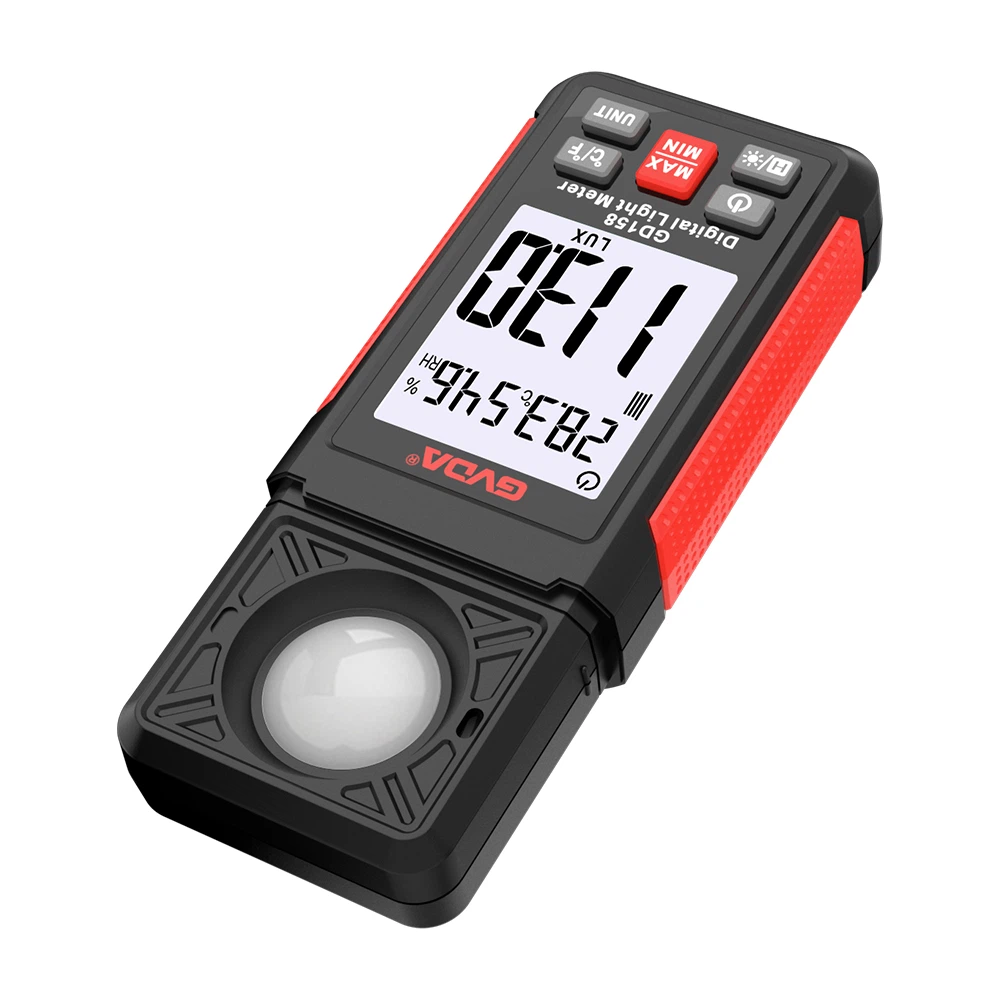

עקרונות וסיווג של מדי עוצמת הארה וכיצד פועלים מדי עוצמת הארה
עקרון מדידת מד הארה: תא פוטו הוא אלמנט פוטו-אלקטרי הממיר אנרגיית אור ישירות לאנרגיה חשמלית. כאשר האור אל פני השטח של התא הפוטו-וולטאי של סלניום, האור הנכנס דרך סרט המתכת 4 אל שכבת הסלניום המוליך למחצה 2 וסרט המתכת 4 על פני השטח המפריד, האפקט הפוטואלקטרי ממשק. גודל הפרש הפוטנציאל שנוצר הוא פרופורציונלי לעוצמת ההארה על פני השטח קולט האור של תא הפוטו. בשלב זה, אם מעגל חיצוני מחובר, זרם עובר דרכו, וערך הזרם מצוין ממד מיקרואמפר בקנה מידה של לוקס (Lx). גודל הזרם הפוטו תלוי בעוצמת האור הנכנס ובהתנגדות במעגל. למד עוצמת ההארה יש התקן עצירה משתנה, כך שהוא יכול למדוד עוצמת הארה גבוהה או נמוכה. סוגים מוזכרים של מד עוצמת תאורה: 1. מד עוצמת הארה חזותית: לא נוח לשימוש, דיוק גבוה, בשימוש נדיר 2. מד עוצמת הארה פוטואלקטרי: מד עוצמת תא פוטואלקטרי סלניום נפוץ מד תאורה פוטואלקטרי של תאים ומד תא פוטואלקטרי סיליקון
עקרון מדידת מד הארה.
תא פוטואלקטרי הוא אלמנט פוטואלקטרי הממיר ישירות אנרגיית אור לאנרגיה חשמלית. כאשר האור אל פני השטח של התא הפוטו-וולטאי של סלניום, האור הנכנס דרך סרט המתכת 4 להגיע לשכבת המוליך למחצה סלניום 2 וסרט המתכת 4 על פני השטח המפריד, בממשק כדי לייצר את האפקט הפוטואלקטרי. גודל הפרש הפוטנציאל שנוצר הוא פרופורציונלי לעוצמת ההארה על פני השטח קולט האור של תא הפוטו. בשלב זה, אם מעגל חיצוני מחובר, זרם עובר דרכו, וערך הזרם מצוין ממד מיקרואמפר בקנה מידה של לוקס (Lx). גודל הזרם הפוטו תלוי בעוצמת האור הנכנס. למד עוצמת ההארה יש מכשיר בעל מהירות משתנה, כך שהוא יכול למדוד עוצמת הארה גבוהה וגם עוצמת הארה נמוכה.
סוגי מדי עוצמת הארה:
1. מד תאורה חזותית: לא נוח לשימוש, לא דיוק גבוה, בשימוש נדיר
2. מד תאורה פוטו-אלקטרי: מד תאורה פוטו-סלניום בשימוש נפוץ ומד תאורה פוטואלקטרי של סיליקון
הרכב ושימוש בדרישות מד תאורה של תא פוטו:
1. הרכב: מד מיקרואמפר, כפתור הילוכים, התאמה לאפס, מסוף, תאי פוטו, מסנן תיקון V (λ) ורכיבים נוספים.
2. דרישות לשימוש
① יישום תא פוטו של ליניאריות טובה של תאי פוטו של סלניום (Se) או סיליקון (תאי צילום Si; עבודה ממושכת עדיין יכולה לשמור על יציבות טובה ורגישות גבוהה; E גבוה כאשר הבחירה בתאים פוטו התנגדות פנימית גבוהה, הרגישות הנמוכה והלינאריות הטובה שלו, לא ניזוק בקלות על ידי קרינת אור בהיר
② בתשלום במסגרת מסנן תיקון V (λ), מתאים להארה של מקורות אור עם טמפרטורות צבע שונות, השגיאה קטנה
③ תא פוטו לפני הוספת מפצה זווית קוסינוס (זכוכית אופלית או פלסטיק לבן) מכיוון שזווית ההתרחשות גדולה, תא הפוטו סוטה מכלל הקוסינוס
④ מד עוצמת ההארה אמור לעבוד בטמפרטורת החדר או קרוב לטמפרטורת החדר (סחיפה של תא פוטו עם שינוי ושינוי הטמפרטורה)
כיול מד עוצמת ההארה:
עקרון כיול: הפוך את Ls לצילום תא קרינה ניצב → E=I / r2, ניתן לקבל שינוי r בהארה שונה של ערך זרם האור, על ידי היחס המתאים בין E ל-i יומר לסולם עוצמת הארה בקנה מידה הנוכחי.
שיטת כיול:
השימוש במנורה סטנדרטית עוצמת אור, בסמיכות למרחק העבודה של מקור האור הנקודתי, משנה את תא הפוטו ואת מרחק המנורה הסטנדרטי l, שנרשם תחת המרחק של קריאות מד זרם, על ידי חוק הריבוע ההפוך של מרחק E {{ 0}} חישוב I / r2 של עוצמת הארת האור E, שניתן לקבל מסדרה של עוצמת הארה שונה של ערך זרם האור של i, עבור זרם הצילום i ועוצמת ההארה של עקומת השינוי E, כלומר עבור עוצמת ההארה של עקומת הכיול של עקומת הכיול של עוצמת ההארה של עוצמת הארה זו יכולה להיעשות לחייג זו עקומת הכיול של מד עוצמת ההארה, ובכך ניתן לדרג את החוגה של מד עוצמת ההארה.
גורמים המשפיעים על עקומת הכיול:
יש לכייל מחדש תאי פוטו והחלפת מד זרם; יש להשתמש במד עוצמת ההארה למשך פרק זמן יש לכייל מחדש את מד עוצמת ההארה (בדרך כלל תוך שנה יש לבדוק 1-2 פעמים); ניתן להשתמש במד תאורה ברמת דיוק גבוהה כדי לבדוק את עוצמת האור של המנורה הסטנדרטית; הרחבת טווח של מד הארה ניתן לשנות למרחק r, אתה יכול גם לבחור מנורות סטנדרטיות שונות, הבחירה של טווח קטן של מד זרם
