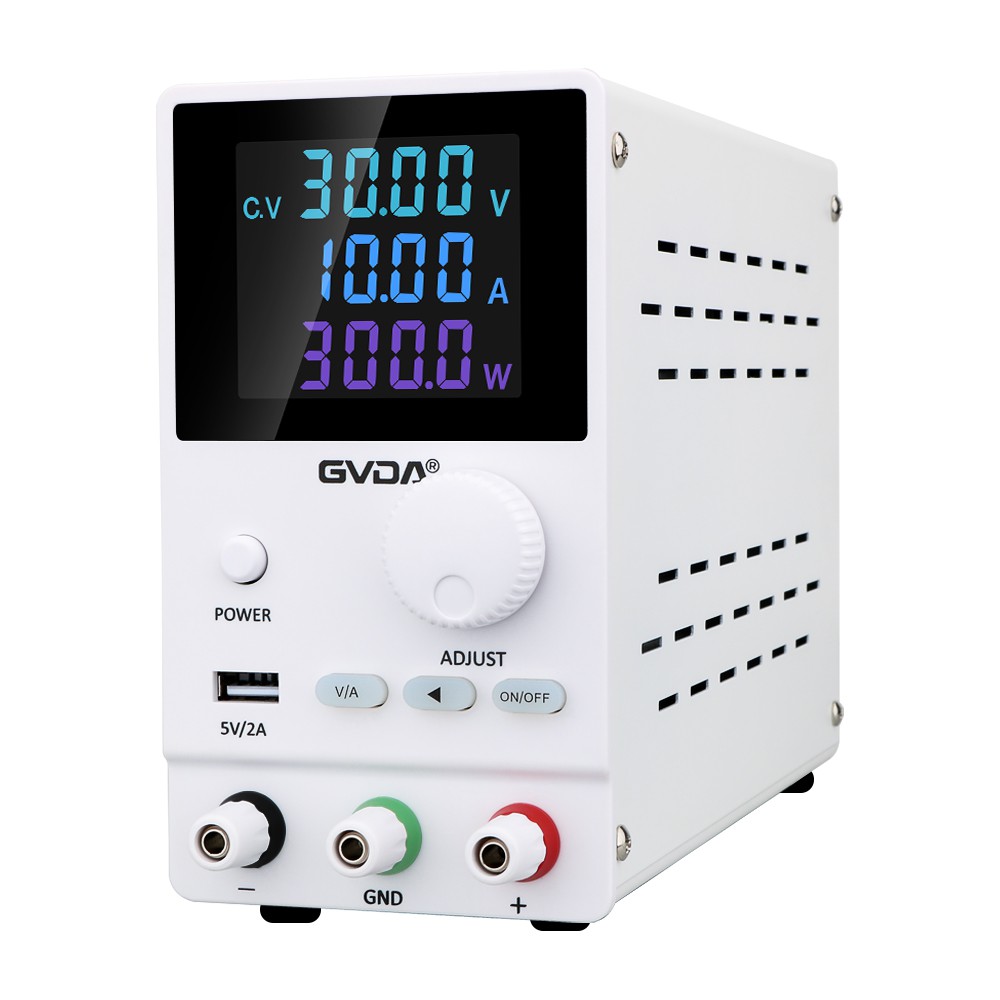

יישום ופיתוח טכנולוגיה חדשה של ספק כוח DC
עם ההתפתחות המהירה של תעשיית הטכנולוגיה האלקטרונית ותעשיית התקשורת, היישום של אספקת חשמל מיתוג בתדר גבוה הופך יותר ויותר נרחב. השיפור המתמשך של תדר המיתוג מייעל עוד יותר את הביצועים של מיתוג אספקת החשמל, עם אינטגרציה גבוהה יותר, צריכת חשמל נמוכה יותר, מעגלים פשוטים יותר ותפעול אמין יותר, המהווה את הכיוון של התפתחות אספקת הכוח. כיום, נעשה שימוש נרחב בספקי כוח מיתוג בתדר גבוה בתחנות מיקרוגל שונות של רדיו וטלוויזיה במחוז שלנו. בהתבסס על זה, נשווה ספקי כוח מסורתיים עם ספקי כוח מודרניים עם מיתוג בתדר גבוה כדי להציג טכנולוגיות חדשות ויתרונות של ספקי כוח מיתוג בתדר גבוה.
1. עיקרון הרכב של ספק כוח מיתוג בתדר גבוה
מיישרי מתג בתדר גבוה בדרך כלל ממירים תחילה את הספק AC ישירות באמצעות יישור דיודות וסינון למתח DC, ולאחר מכן ממירים אותו להספק AC בתדר גבוה באמצעות ספק כוח מיתוג. לאחר בידוד על ידי שנאי בתדר גבוה, הם משוחזרים במהירות באמצעות יישור דיודות בתדר גבוה וסינון קבלים משרנים לפני שהם יוצאים.
מעגל ראשי
כל תהליך הקלט והפלט מרשת החשמל AC, כולל:
(1) מסנן קלט: תפקידו לסנן את העומס הקיים ברשת החשמל, תוך מניעת המשוב של העומס שנוצר לרשת החשמל הציבורית.
(2) תיקון וסינון: תיקון ישיר של אספקת החשמל של רשת החשמל למתח DC חלק יותר ומתן כוח DC יציב למעגל תיקון גורם ההספק.
(3) תיקון מקדם הספק: ממוקם בין סינון מיישר למהפך, על מנת לחסל זיהום זרם הרמוני הנגרם על ידי מעגלי מיישר ולהפחית את אובדן הספק תגובתי כדי לשפר את גורם ההספק.
(4) היפוך: הפיכת כוח ה-DC המיושר להספק AC בתדר גבוה, שהוא חלק הליבה של ספק כוח מיתוג בתדר גבוה. ככל שהתדירות גבוהה יותר, היחס בין נפח, משקל והספק מוצא קטן יותר.
(5) תיקון פלט וסינון: ספק אספקת כוח DC יציבה ואמין בהתאם לדרישות העומס.
מעגל בקרה
מצד אחד, דגימות נלקחות מקצה הפלט, בהשוואה לתקן שנקבע, ואז המהפך נשלט כדי לשנות את התדר או רוחב הפולסים שלו כדי להשיג תפוקה יציבה. מצד שני, בהתבסס על הנתונים שסופקו על ידי מעגל הבדיקה ומזוהים על ידי מעגל ההגנה, מסופקים מעגלי בקרה כדי לספק אמצעי הגנה שונים לכל המכונה.
מעגל זיהוי
בנוסף לאספקת פרמטרים תפעוליים שונים במעגל ההגנה, מסופקים גם נתוני מכשירי תצוגה שונים לצורך תצפית ורישום על ידי אנשי תורן.
ספק כוח עזר
ספק מקורות כוח שונים (מקורות מתח AC ו-DC ברמות שונות) הנדרשים להפעלת כל המעגלים של מיישר המתג עצמו.
