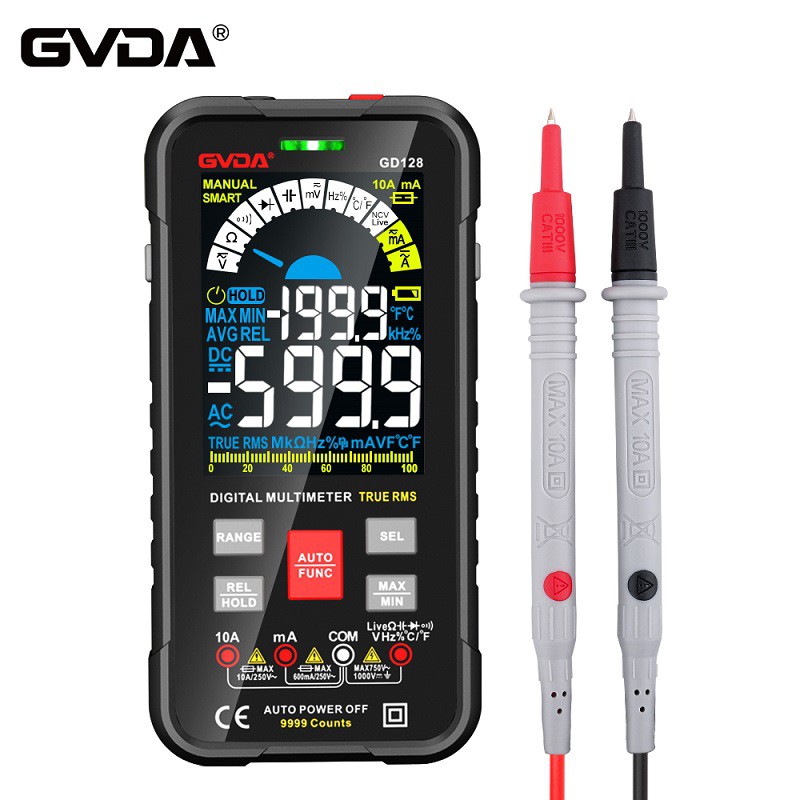

מולטימטר פתרון תקלות במעגלים
העיקרון הבסיסי של המולטימטר הוא להשתמש במד זרם DC מגנו-אלקטרי רגיש (מד מיקרואמפר) כראש המונה. כאשר זרם קטן עובר דרך ראש המונה, תהיה חיווי זרם. עם זאת, ראש המונה אינו יכול להעביר זרם גדול, ולכן יש לחבר נגדים מסוימים במקביל או בסדרה על ראש המונה כדי לשנט או להוריד את המתח, כדי למדוד את הזרם, המתח וההתנגדות במעגל.
1. בחר את הטווח: טווח זרם ה-DC של המולטימטר מסומן ב-"mA", ויש שלושה טווחים: 1mA, 1omA ו-100mA. יש לבחור את הטווח בהתאם לזרם במעגל. אם הגודל הנוכחי אינו ידוע, יש לבחור את הטווח המרבי.
2. שיטת מדידה: יש לחבר את המולטימטר בסדרה עם המעגל הנבדק. לאחר ניתוק החלק המתאים של המעגל, חבר את מובילי המולטימטר לשני הקצוות של נקודת השבירה. יש לחבר את כבל הבדיקה האדום לנקודת השבירה המחוברת לקוטב החיובי של ספק הכוח, ואת כבל הבדיקה השחור יש לחבר לנקודת השבירה המחוברת לקוטב השלילי של ספק הכוח.
3. קריאה נכונה: קו קנה המידה של טווח זרם DC הוא עדיין הקו השני. אם תבחר בטווח של 100mA, תוכל להשתמש בשורה השלישית של המספרים ולהכפיל ב-10 לאחר הקריאה.
שלבים של מעגל זיהוי מולטימטר
(1) בעת ביצוע זיהוי תקלות בקו, אל תכניס את הגשושית בציוד הבדיקה לכל מחבר או מסוף תיבת נתיכים, אחרת רוב המסופים יעוותו. מסופים מעוותים עלולים להוביל למגע לקוי.
(2) לאחר בדיקה שהמעגל תקין, הפעל את החשמל, והבהירות של הדיודה פולטת האור של הפוטנציומטר הסיבובי תשתנה. הפוך את בהירות LED בינונית.
(3) הכן את המולטימטר לפי הדרישות שהוזכרו לעיל לפני השימוש, והגדר את מתג הבורר למצב Vl0 וולט.
(4) החזק את מוט הבידוד של מוביל הבדיקה, גע במובילי הבדיקה החיוביים והשליליים אל חלקי ההלחמה המוליכים של הקטבים החיובי והשלילי של קופסת הסוללה בהתאמה, ומדוד את מתח אספקת החשמל. קרא את ערך המתח בצורה נכונה.
תיעוד: מתח אספקת החשמל הוא מספר הוולטים.
(5) גע במובילי הבדיקה האדומים והשחורים של המולטימטר בשני הפינים של הדיודה פולטת האור, ומדוד את המתח בין שני הקטבים של הדיודה פולטת האור. קרא את ערך המתח בצורה נכונה.
רשום: המתח וולט על פני הדיודה פולטת האור.
(6) מדוד את המתח על פני הנגד הקבוע בעזרת מולטימטר. תחילה שפוט את המיקום שבו מובילי הבדיקה החיוביים והשליליים צריכים לגעת, ולאחר מכן למדוד.
רישום: המתח על הנגד הקבוע בוולט.
במדידת שלושת השלבים הנ"ל, אם ערך מתח כלשהו נמוך מ-2.5 וולט, ניתן לשנות את מתג בחירת המולטימטר ל-V2.5 וולט ולמדוד שוב, ולהשוות בין שתי תוצאות המדידה (שימו לב לקריאה על קו הקנה מידה לאחר שינוי הטווח).
(7) לאחר השלמת המדידה, נתק את אספקת החשמל של המעגל. הנח את המולטימטר בהתאם לדרישות שיש לעשות לאחר השימוש במולטימטר.
