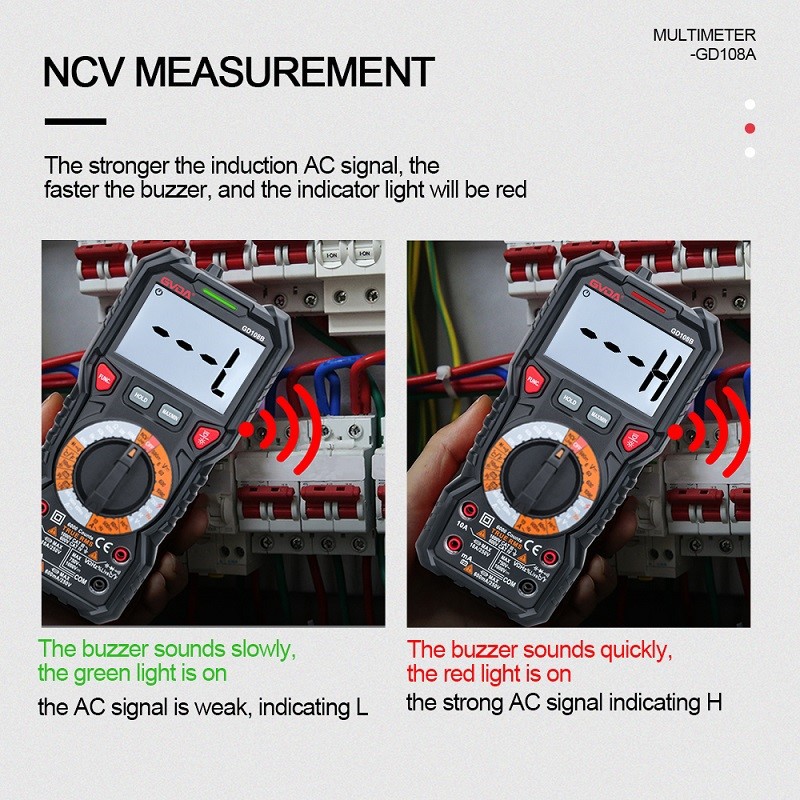

מולטימטר לשפוט את איכות הרכיבים האלקטרוניים
לוח מעגלים שלם מכיל מספר רב של רכיבים אלקטרוניים, ונפוץ מאוד שרכיבים נפגעים עקב גורמים לא וודאיים רבים. כאשר תקלה בציוד נגרמת בעיקר מנזק של רכיבים, איתור ותחזוקה של רכיבים חשובים מאוד בשלב זה. כיצד לשפוט את האיכות של רכיב הוא מיומנות שמהנדס חייב ללמוד.
במהלך תחזוקה, לעתים קרובות יש צורך לשפוט תחילה את האלקטרודות של פיני גשר המיישר, אשר לא ניתן לשפוט על פי ראייה בלבד, וזה לא בטוח מספיק.
השתמש במגהץ כדי להסיר את הנגד הקבלים ואת גשר המיישר להורדה
כאשר שופטים את אלקטרודות הפינים של גשר המיישר, אנו יכולים להשתמש במולטימטר כדי לעזור. במצב הילוך R×1K, גע בכל סיכה של ערימת הגשר עם העט השחור של המולטימטר, ובדוק את הפינים האחרים עם העט האדום. בשלב זה, אם המולטימטר מראה אינסוף, ניתן לשפוט שהסיכה בה נגע העט השחור היא הקוטב החיובי של הפלט של ערימת הגשר. אם טווח התצוגה הוא 4K-10K אוהם, אז הסיכה שנגעת בה בעט השחור היא הקוטב השלילי, והסיכה בה נוגע העט האדום והשחור היא שלילית. לאחר בחינת הקטבים החיובי והשלילי, שאר הפינים הם קלט AC.
השתמש במולטימטר כדי לשפוט את הקטבים החיובי והשלילי של הצינור הדיגיטלי
צינורות דיגיטליים פולטי אור מיועדים בעיקר להצגת מספרים, אך הם נמצאים בשימוש נרחב. אז, בתהליך התחזוקה, איך לשפוט אם הצינור הדיגיטלי LED פגום?
באופן דומה, עדיין ניתן להשתמש במולטימטר לזיהוי כאן, ובקבצי R×10K ו-R×100K נעשה שימוש. השתמש תחילה באף האדום כדי לגעת במסוף "הקרקע" של צינור הניקס. בשלב זה, העט השחור ימדוד את הטרמינלים האחרים בתורו. אם תוצאת הבדיקה מראה שכל החלקים מוארים כרגיל, צינור הניקס שלם; אם חלק אחד לא פולט אור, צינור הניקס פגום.
מדידת התנגדות נומינלית של פוטנציומטר
כאשר שופטים את הפוטנציומטר, יש למדוד תחילה את ההתנגדות הנומינלית של הפוטנציומטר. כיצד למדוד את ההתנגדות הנומינלית של הפוטנציומטר?
כוונן את גלגל ההתנגדות של המולטימטר, והשתמש במסוף "2" כמגע נע. אם המצביע של גלגל השיניים האוהם אינו זז וערך ההתנגדות אינו זז, הפוטנציומטר ניזוק. לאחר מכן יש למדוד האם יש בעיה במגע בין הזרוע הניידת של הפוטנציומטר לבין יריעת הנגד. אתה יכול להשתמש בקצה "1, 2" או "2, 3" של טווח האוהם של המולטימטר כדי לסובב את ציר הנגד נגד כיוון השעון למצב הקרוב ל"כבוי", שהוא המקום בו ההתנגדות היא הקטנה ביותר, וכן לאחר מכן סובב לאט את הציר בכיוון השעון, ההתנגדות גדלה בהדרגה. כאשר הציר מגיע למצב הגבול, ערך ההתנגדות צריך להיות קרוב לערך הנומינלי של הפוטנציומטר.
תפקידו החשוב של מתנד הגביש בלוח המעגלים
מתנדי קריסטל, הידועים גם כמתנדים קריסטל, הם רכיבים אלקטרוניים העשויים מקוורץ. מתנד קריסטל הוא גם קיצור של מתנד קוורץ, המשמש כמרכיב חשוב במעגל השעון, ומהווה גם ספק תדר הייחוס של ציוד כגון כרטיסי רשת מחשבים, כרטיסים גרפיים ולוחות אם.
בעת זיהוי מתנד הגביש, השתמש תחילה במולטימטר R×10K כדי לזהות את ההתנגדות של מתנד הגביש. אם תוצאת הזיהוי היא אינסופית, זה אומר שלמתנד הגביש אין קצר חשמלי ונזילות. לאחר זיהוי שההתנגדות תקינה, הכנס את מוביל הבדיקה לשקע הבדיקה, וצבוט כל סיכה באצבעותיך, והסיכה השנייה נוגעת במתכת שבחלק העליון של מוביל הבדיקה. אם כבל הבדיקה נדלק (בועת ניאון), מתנד הקריסטל במצב טוב. . אחרת, מתנד הגביש ניזוק.
