מסנן זיהוי מולטימטר הוא טוב או רע
מה קורה אם המסנן נשבר? המולטימטר מזהה אם המסנן טוב או רע
אם המעגל הפנימי של המסנן נשבר, המהפך יפסיק לפעול, מכיוון שהמסנן מחובר בדרך כלל בסדרה עם ספק הכוח של המהפך.
אם הפילטר יתקלקל, הוא עלול לגרום להפרעה לציוד שמסביב למהפך, מה שעלול לגרום למעלית לפעול בצורה לא תקינה, או שהציוד סביבה לא יכול לעבוד כרגיל, ויהיו רעש, תנועה חריגה וכו'. לגרום נזק למכשירים אלקטרומכניים רגישים אלה
ההבדל בין מסנן אקטיבי למסנן פסיבי:
1. מסננים אקטיביים הם אלקטרוניים, ומסננים פסיביים הם מכניים;
2. המסנן האקטיבי מזהה סדר הרמוני מוגדר מסוים ומבטל אותו, והמסנן הפסיבי יוצר ערוץ הרמוני מסוים באמצעות שיתוף הפעולה של הכור והקבל לקליטת ההרמוניה;
3. משתמשים במסננים פסיביים בגלל קבלים.
עבור המסנן האקוסטי המשטח, שני פיני הקלט שלו 1, 2, שני פיני היציאה 3, 4 והבידוד בין פין הכניסה לפין המוצא, (כמתואר באיור) וכולם מבודדים מפין המיגון 5 לכן, כאשר מודדים את ההתנגדות בין שני זוגות עם טווח R×1 kΩ של המולטימטר, היא צריכה להיות ∞. אם יש ערך התנגדות של מאות או אלפי אוהם, זה מצביע על כך שביצועי המסנן האקוסטי העילי הידרדרו, ואם ההתנגדות קטנה, זה מציין שהתקלקל המסנן האקוסטי העילי.
השתמש במולטימטר כדי לבדוק את מטרת חוט האור בדוק אם חוט האור תקין.
אנשים רגילים שמים תחילה את המולטימטר בתחום מתח AC 250V, בדקו האם המתח של החוט החי והחוט הנייטרלי של חוט האור הוא 220V כדי לשפוט אם החוט החי והחוט הנייטרלי שלמים. שיטה זו פועלת אם החוט החי או הנייטרלי נשבר. עם זאת, אם המגע גרוע ולסירוגין, זה עלול לגרום לשיקול דעת מוטעה. הסיבה היא שכאשר החוט החי או החוט הנייטרלי נמצאים במגע גרוע, הזרם במעגל קטן מאוד בגלל ההתנגדות הפנימית הגדולה של טווח המתח של המולטימטר, וזרם זה אינו מספיק כדי ליצור מתח גדול ירידה במגע הגרוע של החוט החי או החוט הנייטרלי. לכן, המתח הנמדד עדיין יהיה כ-220V. ברגע שהמתח מופעל והעומס מופעל, ירידת המתח במגע הגרוע תגדל באופן משמעותי, ומתח אספקת החשמל של מסוף אספקת החשמל של המנורה יהיה נמוך בהרבה מ-220V. ייראה שהמנורות אינן פועלות או פועלות בצורה חריגה, ולכן כאשר משתמשים בשיטת המתח למדידה, יש להפעיל אותה ולבדוק אותה בעומס.
השיטה השנייה אמינה יותר, כלומר, בשיטת ההתנגדות, שים את המולטימטר בטווח האוהם הנמוך ביותר, כגון RX1, ואפס אותו, ואז מנתקים את החשמל, ומפרקים את חוט המתג ואת החוט החי והחוט הנייטרלי. על המנורה (אנטי-מעגל), ולאחר מכן השתמש במולטימטר כדי למדוד את חוטי האש והנייטרליים בהתאמה. הוא אפס כאשר הוא שלם, ויש התנגדות כאשר החוט נמצא במגע גרוע. ככל שההתנגדות גדולה יותר, כך הקשר הגרוע חמור יותר.
השתמש במולטימטר כדי לזהות את קו האור, אותו ניתן לחלק לשני סוגים: האחד הוא מדידה חיה, הצב את המד על טווח מתח AC, והצב את המחט על הקו החי ואת הקו הנייטרלי כדי למדוד ישירות כדי לראות אם המתח הוא 220 וולט. אם זה קרוב לאפס וולט, זה אומר שהקו יש נקודות שבירה. בדוק את זה עם עט חשמלי. אם שני הגדילים אדומים, זה אומר שהחוט הנייטרלי נשבר. בדוק היטב את המחבר כדי לראות אם הוא רופף.
השני הוא מדידת כיבוי. כבה את מתג המעגל, והשתמש במולטימטר כדי למדוד את המשכיות המעגל. עם זאת, שיטה זו אינה מתאימה מכיוון שהמעגל ארוך מדי והמחט לא יכולה להגיע אליו. זה בסדר למדוד את המשכיות הנורה לבד.
בהתבסס על האמור לעיל, הוא מראה ששימוש במולטימטר למדידת מעגל המנורה יכול להישפט רק על ידי מדידת המתח עם קובץ המתח, שיש לו מגבלות גדולות.

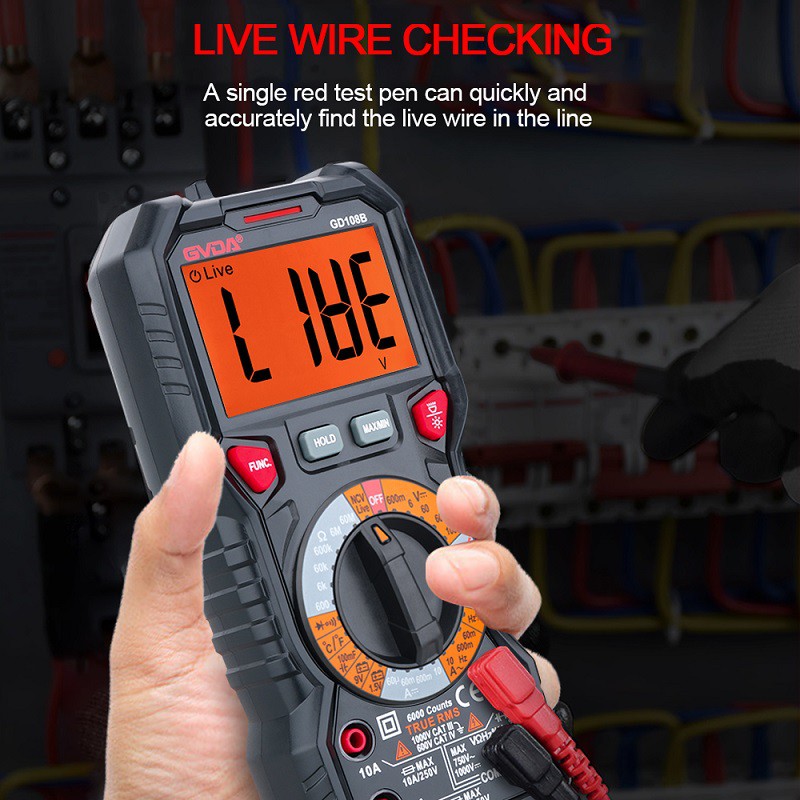

סובב את המולטימטר הדיגיטלי לטווח מתח AC, עטוף את חוט הבדיקה השחור סביב האצבע שלוש עד חמש פעמים, גע בקו האפס ובחוט החי עם כבל הבדיקה האדום בהתאמה, והשווה ביניהם. זה עם הקריאה הגדולה יותר הוא החוט החי, וזה עם הקריאה הקטן יותר השורש הוא קו האפס.
