מדידת קריסטל קוורץ עם מולטימטר ועקרון העבודה שלו

מדידת קריסטל קוורץ עם מולטימטר ועקרון העבודה שלו

המדידה של תנודת גביש קוורץ מחייבת בדרך כלל שימוש במכשירים, וישנם פריטי פרמטרים איכותיים רבים המעורבים. אם אתה רוצה לשפוט את איכות גביש קוורץ, אתה יכול להשתמש במולטימטר למדידה.

כאשר מודדים עם מולטימטר, הניחו את המולטימטר בטווח RX1K ומדדו תחילה את שני הקצוות של גביש קוורץ. כאשר מדידת גביש קוורץ רגיל במצב התנגדות, ערך ההתנגדות שלו צריך להיות אינסופי, ומצביע המונה לא אמור להתנדנד. אם המצביע של ראש המונה מתנדנד וערך ההתנגדות קטן מאוד, זה מצביע על כך שגביש קוורץ שנמדד נפגע. אם יש צורך בשיפוט נוסף, ניתן לבצע מדידות לאורך הקו המוצג באיור הבא.

כאשר מסופי A ו- B מחוברים לקריסטל קוורץ, טווח המתח המולטימטר מציין בערך 0. 75V. לאחר חיבור גביש קוורץ, המעגל צריך לרטוט והמתח אמור לגדול, בדרך כלל בסביבות 1.26 וולט. אם מתקיימים הדרישות לעיל, זה מצביע על כך שניתן להשתמש בקריסטל קוורץ שנבדק. אם אין שינוי באינדיקציה למתח לאחר חיבור גביש קוורץ, זה מצביע על כך שקריסטל קוורץ שנבדק נכשל ואין לו שום ערך מעשי.

תקלות ושיטות תחזוקה נפוצות של MultiMeters:
כאשר הבדיקה קצרה מעגל, לא ניתן להתאים את המצביע לאפס או שהמצביע מתנדנד קדימה ואחורה לא טוב

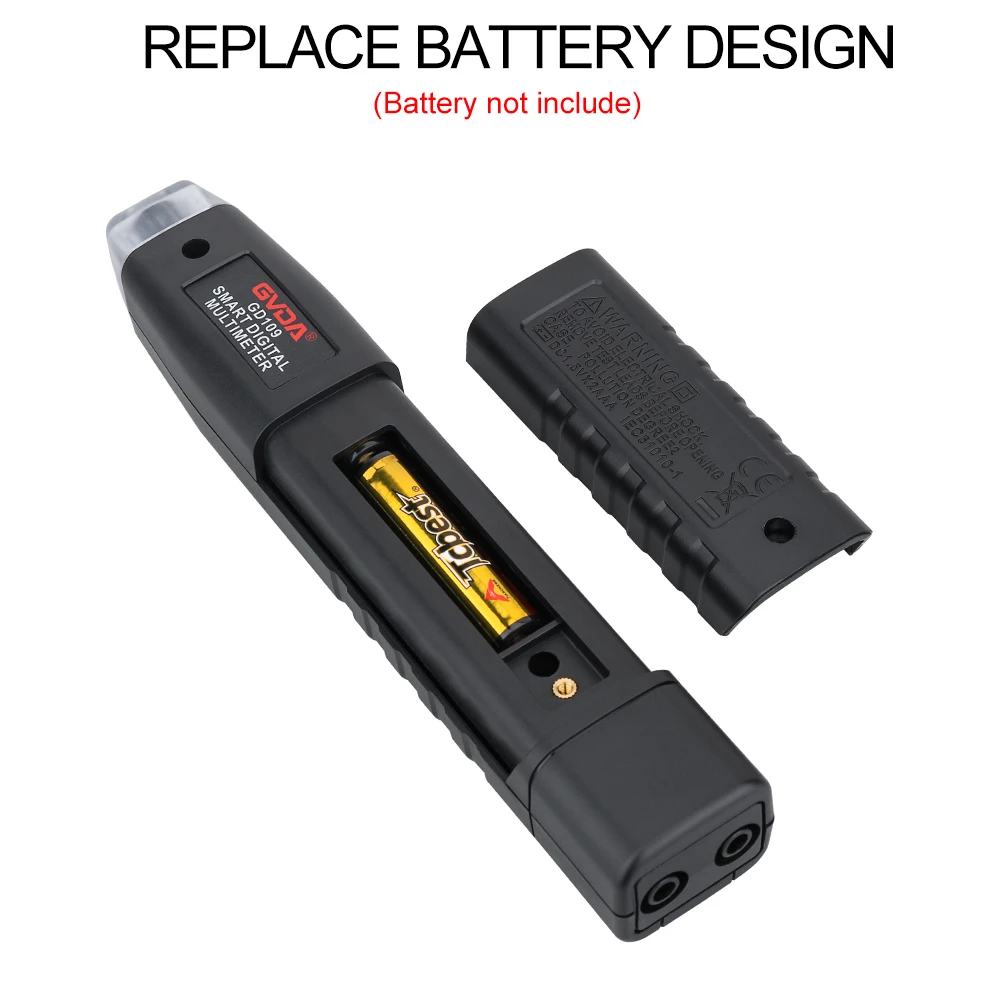

(1) החלף בסוללה חדשה של אותו דגם;
(2) החלף את נגדי הסדרה;
(3) התאם את מעיין השקע כדי להבטיח מגע טוב, והסר את שכבת התחמוצת על תקע הגשוש והשקע;
(4) נקה את אנשי הקשר של המולטימטר עם אלכוהול וכייל את מרחק המגע בין המגעים הנעים למגעים הנייחים;
(5) השתמש בפינצטה כדי ללחוץ על חתיכת המגע הנעה באמצע האפס פוטנציומטר כדי להבטיח קשר טוב עם חוט התנגדות המגע הסטטי;

טווח ההתנגדות אינו מחובר או שהשגיאה גדולה מדי
(1) החלף את הנגד באותה התנגדות וכוח;
(2) לנגב ולתקן אזורי מגע לקויים עם אלכוהול;
(3) החלף את נגד הנגן של הילוך זה;
(4) החלף בסוללה חדשה של אותו דגם;
