מבוא לשימוש וזיהוי של מד זרם מהדק
בדרך כלל כאשר מודדים זרם עם מד זרם רגיל, יש לנתק ולכבות את המעגל לפני שניתן לחבר את מד הזרם למדידה. זה מאוד בעייתי, ולפעמים מנוע שפועל כרגיל לא מאפשר זאת. בשלב זה, הרבה יותר נוח להשתמש במד זרם מהדק, שיכול למדוד את הזרם מבלי לנתק את המעגל. ככה זה עובד:
מד זרם מהדק מורכב משנאי זרם ומד זרם. ניתן לפתוח את ליבת הברזל של השנאי הנוכחי כאשר מפתח הברגים מהודק; החוט שדרכו עובר הזרם הנמדד יכול לעבור דרך הרווח הפתוח של ליבת הברזל מבלי לחתוך אותו, וליבת הברזל נסגרת כאשר מפתח הברגים משוחרר. המוליך של המעגל הנבדק העובר דרך ליבת הברזל הופך לסליל הראשי של שנאי הזרם, שבו מושרה זרם בסליל המשני. כתוצאה מכך, למד הזרם המחובר לסליל המשני תהיה אינדיקציה למדידת זרם המעגל הנבדק. ניתן לשנות את מד המהדק לטווחי מדידה שונים על ידי סיבוב המתג. עם זאת, אסור לפעול עם חשמל בהעברת הילוכים. מדי מהדקים בדרך כלל הם בעלי דיוק נמוך, בדרך כלל מרמה 2.5 עד רמה 5. לנוחות השימוש, למונה יש גם מתגים בטווחים שונים כדי לספק את הפונקציות של מדידת זרם ומתח ברמות שונות.
הוראות
בעת שימוש במד זרם מהדק לזיהוי זרם, הקפד להדק מוליך (חוט) אחד הנמדד. אם מהדקים שניים (חוטים מקבילים), לא ניתן לזהות את הזרם. בנוסף, כאשר משתמשים במרכז (הליבה) של מד זרם מהדק לזיהוי, שגיאת הזיהוי קטנה. כאשר בודקים את צריכת החשמל של מכשירי חשמל ביתיים, נוח יותר להשתמש במפריד קווים. חלק ממפרידי קווים יכולים להגביר את זרם הזיהוי פי 10, כך שניתן להגביר את הזרם מתחת ל-1A לפני הזיהוי. השתמש במד זרם מהדק DC כדי לזהות את זרם ה-DC. (DCA), אם הזרם זורם בכיוון ההפוך, מוצג מספר שלילי. ניתן להשתמש בפונקציה זו כדי לזהות אם המצבר של המכונית במצב טעון או ריק.

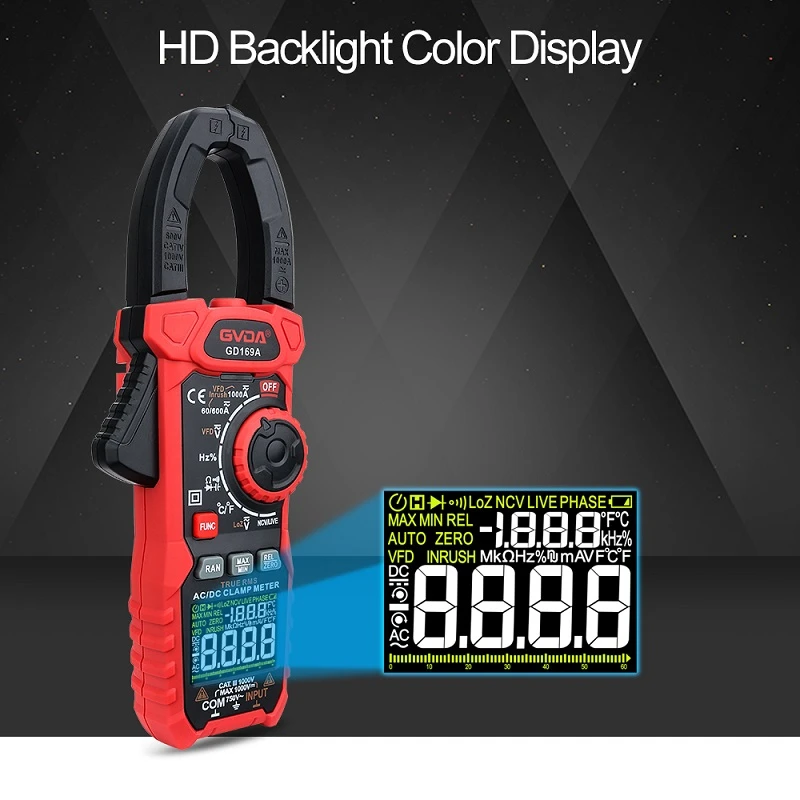

זיהוי של ערך אפקטיבי אמיתי (RMS)
מד זרם מהדק שיטת הערך הממוצע מזהה את הערך הממוצע של גל הסינוס באמצעות זיהוי AC, ומציג את הערך לאחר הגברה פי 1.11 (גל סינוס AC) כערך חוקי. ניתן לזהות גם צורות גל שאינן גלי סינוס וגלי הטיה עם קצבי גל שונים. הוא מוצג גם לאחר הגדלה פי 1.11, כך שתהיה שגיאת חיווי. לכן, בעת זיהוי צורות גל שאינן גלי סינוס וגלים מעוותים, אנא בחר מד זרם מהדק שיכול לבדוק ישירות את הערך האפקטיבי האמיתי.
איתור נזילות
איתור נזילות שונה מזיהוי זרם רגיל. יש להדק שניים (חד-פאזי 2-סוג חוט) או שלושה (חד-פאזי 3-סוג חוט, תלת-פאזי 3-סוג חוט). ניתן גם להדק את חוט ההארקה לצורך זיהוי. שיטת ניהול הבידוד לאיתור זרם דליפה במעגלי מתח נמוך הפכה לאמצעי השיפוט העיקרי. מאז אישורו (תיקון התקנים הטכניים לציוד חשמלי בשנת 1997), הוא נמצא בשימוש במבנים ובבניינים שאינם ניתנים לכיבוי. מפעלים משתמשים בהדרגה במדדי מהדק זרם דליפה כדי לזהות זרם דליפה.
