כיצד להשתמש במולטימטר למדידת מתח בפירוט?

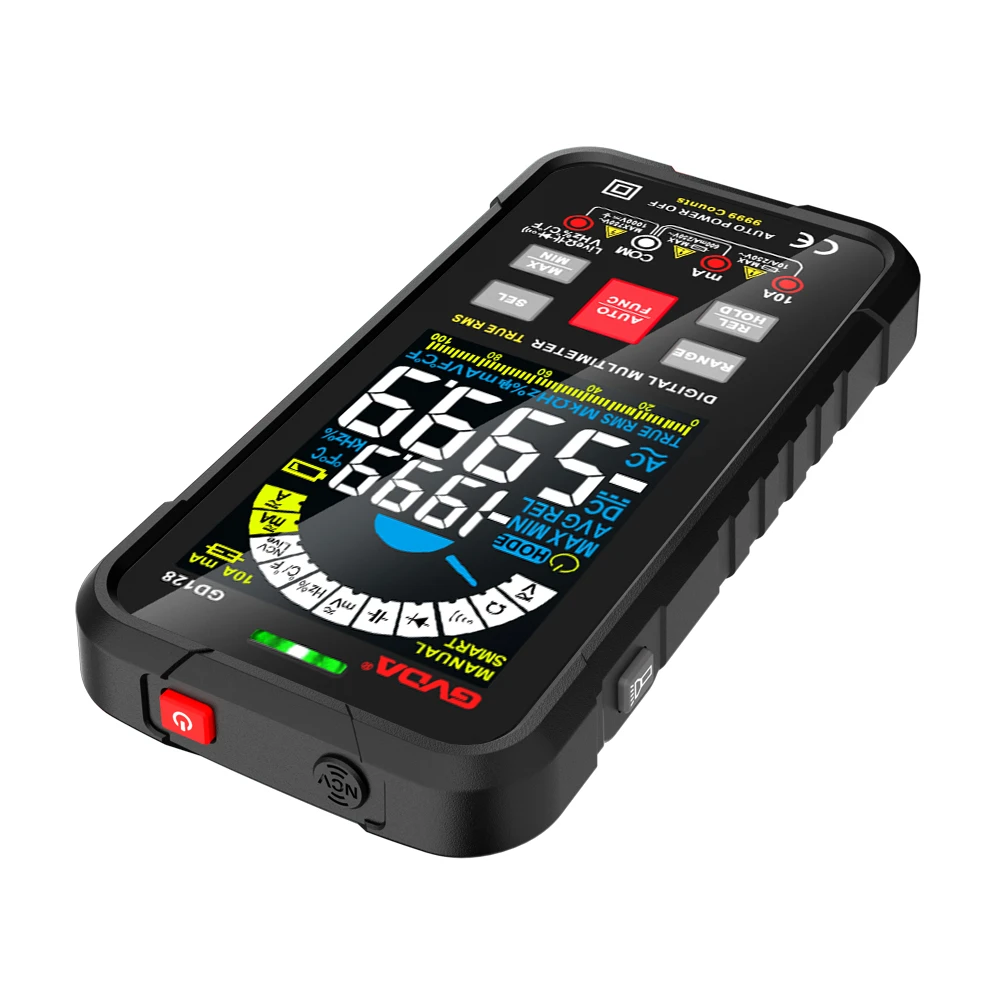

תהליך המדידה של המולטימטר הדיגיטלי ממיר את הערך הנמדד לאות מתח DC על ידי מעגל ההמרה, ולאחר מכן ממיר את כמות המתח האנלוגית לכמות דיגיטלית על ידי הממיר האנלוגי/דיגיטלי (A/D), ואז סופר דרך המונה האלקטרוני , ולבסוף משתמש בתוצאת המדידה הדיגיטלית המוצגת ישירות על הצג.
תפקידו של המולטימטר למדוד מתח, זרם והתנגדות מתממש באמצעות חלק מעגל ההמרה, בעוד שמדידת הזרם וההתנגדות מבוססת על מדידת המתח, כלומר, המולטימטר הדיגיטלי מורחב על בסיס מד מתח DC דיגיטלי.
ממיר ה-A/D של מד המתח הדיגיטלי DC ממיר את כמות המתח האנלוגי המשתנה ברציפות עם הזמן לכמות דיגיטלית, ואז הכמות הדיגיטלית נספרת על ידי המונה האלקטרוני כדי לקבל את תוצאת המדידה, ואז תוצאת המדידה מוצגת על ידי מעגל תצוגת הפענוח. מעגל הבקרה הלוגי שולט על העבודה המתואמת של המעגל, ומשלים את כל תהליך המדידה ברצף תחת פעולת השעון.
כיצד למדוד מתח עם מולטימטר
1. המולטימטר הוא כלי הבדיקה הנפוץ שלנו
הוא משמש בעיקר לבדיקת פרמטרים כמו מתח, התנגדות וזרם, והוא ממלא תפקיד גדול בבדיקה, תחזוקה וייצור של מוצרים אלקטרוניים. המרכיבים העיקריים של מולטימטר הם מד זרם, חוגה, מתג בחירת טווח ומובילי בדיקה. ישנם דגמים רבים של מולטימטרים, אך בעצם שיטת השימוש זהה. הבה נציג את שיטת השימוש במולטימטר למדידת אספקת החשמל ואת העיקרון של המולטימטר למדידת המתח.
2. שיטת מדידת מתח עם מולטימטר
שיטת מדידת המתח עם מולטימטר מיישרת תחילה את מתג הטווח בטווח ההילוך החמישי המסומן ב-V (בעת בדיקת מתח AC, ישר אותו עם הילוך של מתח AC, וכאשר בודקים מתח DC, יישר אותו עם ההילוך של מתח DC). בעת מדידת המתח, יש לחבר את עט מד הזרם למעגל הנבדק. לפי הערך המשוער של המעגל הנבדק, בחר מיקום טווח מתאים. הערך המרבי של כל סוללה יבשה הוא 1.5V, כך שניתן למקם אותה בטווח 5V. בשלב זה, יש לקרוא את ה-500 של קריאת המחוגים בקנה מידה מלא בפאנל כ-5. כלומר להקטין בפקטור של 100. אם המחט נמצאת בסימן 300, היא קוראת 3V. שים לב שהערך המופיע על ידי קצה מתג הטווח הוא הערך המקביל של הקריאה בקנה מידה מלא של המחט על ראש המונה. בעת קריאת המונה, אתה רק צריך להמיר אותו בהתאם כדי לקרוא את הערך האמיתי. פרט לטווח ההתנגדות, כל טווחי מתג הטווח יכולים לקרוא את תוצאות המדידה בצורה זו. במדידה בפועל, כאשר לא ניתן לקבוע את הערך המשוער של המתח הנמדד, ניתן להפנות את המתג תחילה לטווח המרבי, ולאחר מכן ניתן להקטין את הטווח צעד אחר צעד למצב מתאים. שימו לב לקוטביות החיובית והשלילית בעת מדידת מתח DC. אם מובילי הבדיקה הופכים, מחטי הבדיקה יתהפכו. אם אתה לא יודע את הקוטביות החיובית והשלילית של המעגל, אתה יכול לשים את המולטימטר על הטווח המקסימלי, לנסות אותו במהירות על המעגל הנבדק, ולראות איך מחט העט מסיטה, אתה יכול לשפוט את הקוטביות החיובית והשלילית .
3. מדדו 220V AC
סובב את מתג הטווח ל-AC 500V. בשלב זה, קנה המידה המלא הוא 500V, והקריאה נקראת לפי הסולם 1:1. הכנס את שני מובילי הבדיקה לשקע החשמל, וערך המתח הנמדד נמצא בסולם אליו מצביעות המחוגים. בעת מדידת מתח AC, אין הבדל בין מובילי בדיקה חיוביים לשליליים.
5. אמצעי זהירות לשימוש במולטימטר
(1) לפני השימוש במולטימטר יש לבצע תחילה "התאמת אפס מכאנית", כלומר, כאשר אין חשמל למדידה, הפוך את המצביע של המולטימטר למצב של אפס מתח או אפס זרם.
(2) בתהליך השימוש במולטימטר אין לגעת בידיים בחלק המתכת של מוביל הבדיקה, כך שמצד אחד ניתן להבטיח את דיוק המדידה ומאידך בטיחות אישית. גם להיות מובטח.
(3) כאשר מודדים כמות מסוימת של חשמל, לא ניתן להחליף הילוכים תוך כדי מדידה, במיוחד כאשר מודדים מתח גבוה או זרם גבוה, יש לשים לב יותר. אחרת, המולטימטר ייפגע. אם אתה צריך להעביר הילוכים, עליך לנתק תחילה את כבלי הבדיקה, ולאחר מכן למדוד לאחר החלפת הילוכים.
(4) בעת שימוש במולטימטר, יש למקם אותו אופקית כדי למנוע שגיאות. יחד עם זאת, יש צורך גם להימנע מהשפעת שדות מגנטיים חיצוניים על המולטימטר.
(5) לאחר השימוש במולטימטר, יש למקם את מתג ההעברה ברמה המרבית של מתח ה-AC. במידה ולא נעשה בו שימוש במשך זמן רב, יש להוציא גם את הסוללה בתוך המולטימטר כדי למנוע מהסוללה לשתות רכיבים אחרים במונה.
כיצד להשתמש במולטימטר
1. לפני השימוש, עליך להכיר את הפונקציות של המולטימטר, ולבחור נכון את גלגל ההילוכים, הטווח ושקע מוביל המבחן בהתאם לאובייקט הנמדד.
2. כאשר גודל הנתונים הנמדדים אינו ידוע, יש להגדיר את מתג הטווח לערך המקסימלי תחילה, ולאחר מכן לעבור מהטווח הגדול לטווח הקטן, כך שמצביע המחוון של המכשיר יהיה מעל 1/2 מ- בקנה מידה מלא.
3. בעת מדידת התנגדות, לאחר בחירת ההגדלה המתאימה, גע בשני מובילי הבדיקה כך שהמצביע יצביע על מיקום האפס. אם המצביע סוטה ממצב האפס, כוונן את כפתור "התאמת האפס" כדי לגרום למצביע לחזור לאפס כדי להבטיח תוצאות מדידה מדויקות. . אם לא ניתן לכוונן לאפס או שמד התצוגה הדיגיטלי שולח אזעקת מתח נמוך, יש לבדוק זאת בזמן.
4. בעת מדידת התנגדות של מעגל מסוים, יש לנתק את אספקת החשמל של המעגל הנבדק, ולא מותרת מדידה חיה.
5. בעת שימוש במולטימטר למדידה, שימו לב לבטיחות האדם והמכשיר. אל תיגע בחלק המתכת של עט הבדיקה עם הידיים במהלך הבדיקה. אסור להחליף את מתג ההילוכים עם חשמל על מנת להבטיח מדידה מדויקת ולמנוע תאונות כגון התחשמלות ושריפת המכשיר. .
