כיצד להשתמש במולטימטר למדידת מתח

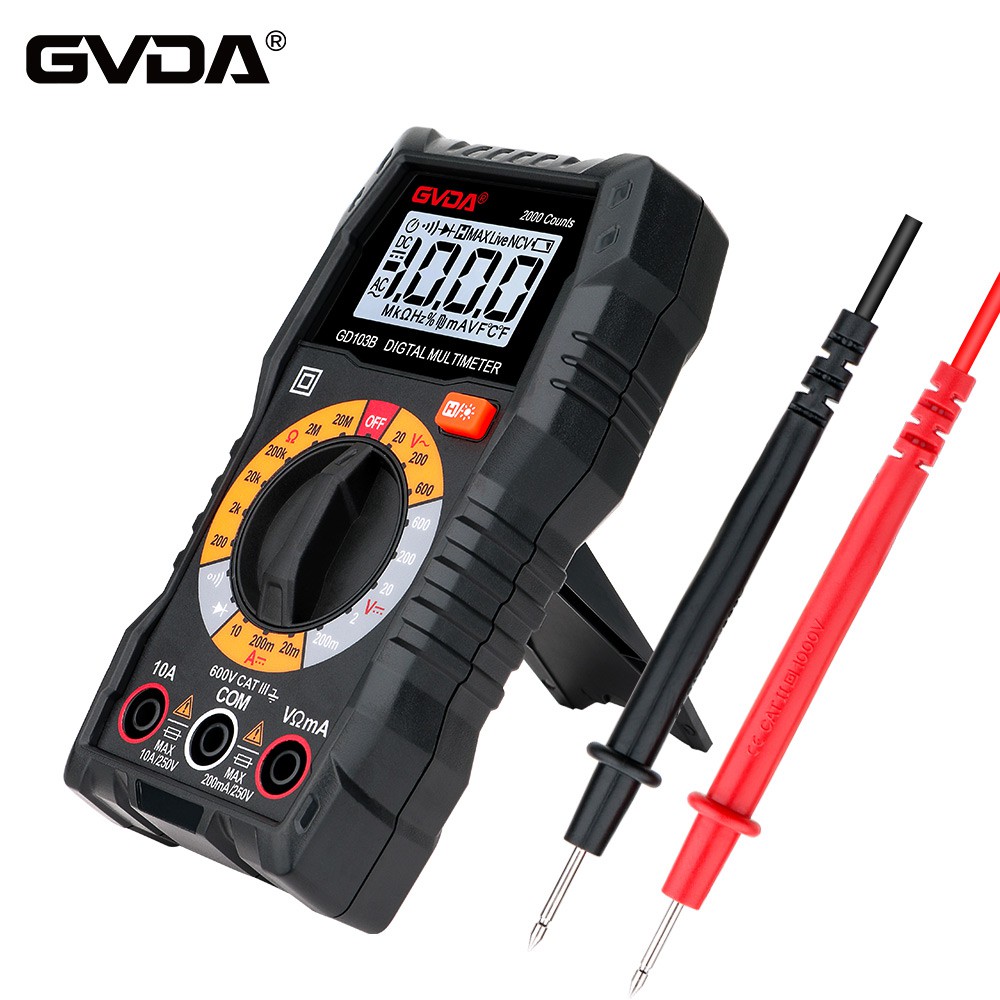

1. למדוד את המתח:
בעת מדידת מתח (או זרם), יש לבחור טווח טוב. אם נעשה שימוש בטווח קטן למדידת מתח גדול, תהיה סכנה לשריפת המונה; אם נעשה שימוש בטווח גדול למדידת מתח קטן, סטיית המצביע קטנה מכדי לקרוא אותה.
בחירת הטווח צריכה לנסות לגרום למצביע להסיט לכ-2/3 מהסקאלה המלאה. במדידה בפועל, כאשר לא ניתן לקבוע את הערך המשוער של המתח הנמדד, ניתן להפנות את המתג תחילה לטווח המרבי, ולאחר מכן ניתן להקטין את הטווח למצב המתאים. בדרך כלל, בעת מדידת מתח, יש לחבר את עט המד למעגל הנבדק במקביל.
א. מדידת מתח AC: שים מתג אחד של המולטימטר על טווח מתח AC ו-DC, ואת המתג השני על הטווח המתאים של מתח AC. שני מובילי הבדיקה של המולטימטר מחוברים במקביל למעגל או לעומס הנבדק.
ב. מדידת מתח DC: שים מתג אחד של המולטימטר על גלגלי השיניים של מתח AC ו-DC, ואת המתג השני על הטווח המתאים של מתח DC, וכבל הבדיקה "פלוס" (כבל בדיקה אדום) מחובר לפוטנציאל הגבוה, מוביל הבדיקה "-" (כבל בדיקה שחור) מחובר לפוטנציאל הנמוך, כלומר, הזרם זורם מכבלי הבדיקה "פלוס" ויוצא מכבלי הבדיקה "-". אם מובילי הבדיקה הופכים, המצביע של ראש המד יוסט לכיוון ההפוך, וקל לכופף את המצביע.
