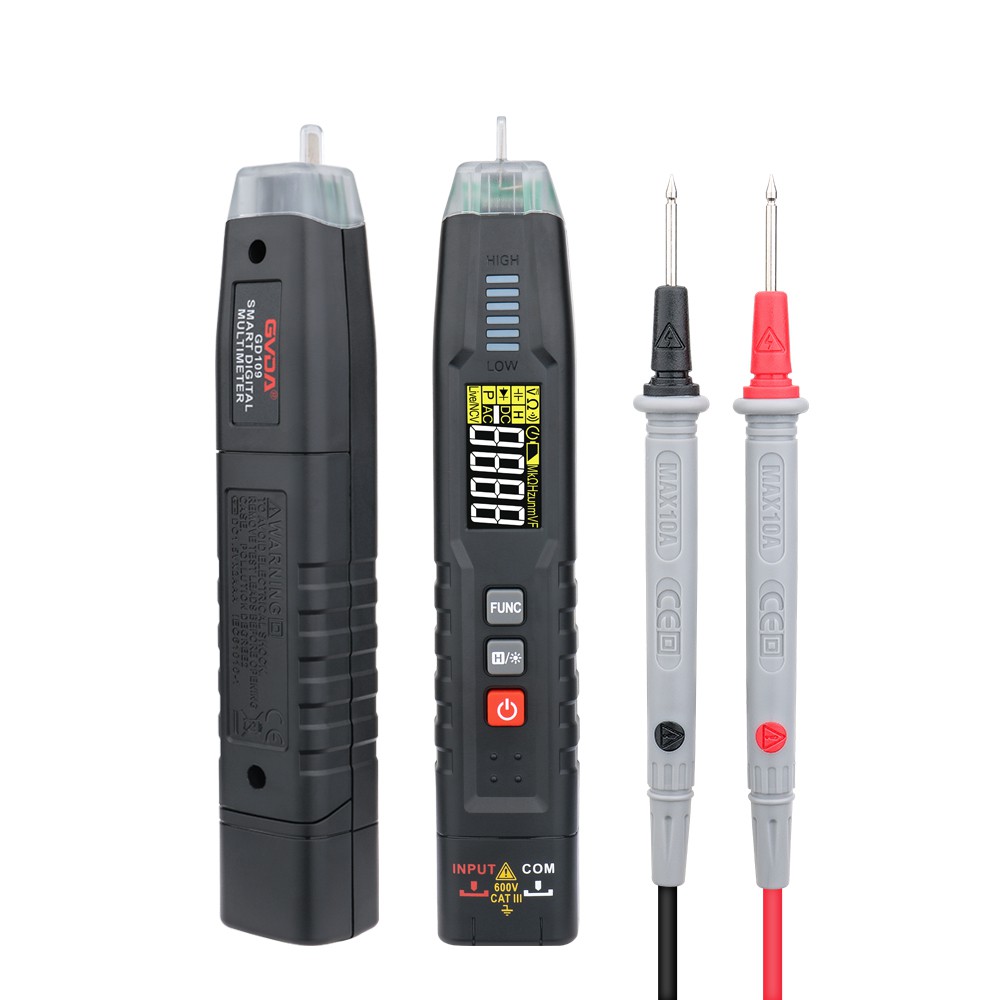

כיצד להשתמש במולטימטר למדידת קצר חשמלי, מעגל פתוח, קצר חשמלי
בעזרת ציוד אוהם x1, מדוד את שני קצוות המעגל. אם ערך ההתנגדות קרוב לאפס, מדובר בקצר חשמלי. אם יש כמות מסוימת של ערך התנגדות (תלוי בעומס במעגל), זה לא קצר חשמלי. כאשר המתח קבוע, ככל שערך ההתנגדות קטן יותר, הזרם הזורם במעגל גדול יותר. מדוד את שני קצוות המעגל באמצעות טווח של 1k או 10k אוהם. אם ההתנגדות אינסופית, זהו מעגל פתוח
העיקרון הבסיסי של מולטימטר הוא להשתמש במד זרם DC חשמלי רגיש (מד מיקרו אמפר) כראש המונה.
כאשר זרם קטן עובר במונה, תהיה חיווי זרם. אבל ראש המונה אינו יכול להעביר זרמים גבוהים, ולכן יש צורך לבצע shunt או להפחית את המתח על ידי חיבור כמה נגדים במקביל או בסדרה על ראש המונה, על מנת למדוד את הזרם, המתח וההתנגדות במעגל.
תהליך המדידה של מולטימטר דיגיטלי מומר לאות מתח DC על ידי מעגל המרה, ולאחר מכן האות האנלוגי של המתח מומר לאות דיגיטלי על ידי ממיר אנלוגי לדיגיטלי (A/D). לאחר מכן, הוא נספר על ידי מונה אלקטרוני, ולבסוף תוצאת המדידה מוצגת ישירות על מסך התצוגה בצורה דיגיטלית.
הפונקציה של מדידת מתח, זרם והתנגדות עם מולטימטר מושגת באמצעות מעגל ההמרה, בעוד שמדידת הזרם וההתנגדות מבוססת על מדידת מתח. במילים אחרות, מולטימטר דיגיטלי הוא הרחבה של מד מתח DC דיגיטלי.
ממיר ה-A/D של מד מתח DC הדיגיטלי ממיר את המתח האנלוגי המשתנה ללא הרף לערך דיגיטלי, שנספר על ידי מונה אלקטרוני כדי לקבל את תוצאת המדידה. מעגל תצוגת הפענוח מציג את תוצאת המדידה. מעגל הבקרה הלוגי מתאם את פעולת מעגל הבקרה ומשלים את כל תהליך המדידה ברצף תחת פעולת השעון.
עִקָרוֹן:
1. דיוק הקריאה של מדי מצביע גרוע, אך תהליך תנודת המצביע הוא אינטואיטיבי יחסית, ומשרעת מהירות התנודה שלו יכולה לפעמים לשקף באופן אובייקטיבי את גודל האובייקט הנמדד (כגון ריצוד קל של אפיק הנתונים של הטלוויזיה ( SDL) בעת העברת נתונים); הקריאה במד הדיגיטלי היא אינטואיטיבית, אך תהליך השינויים המספריים נראה כאוטי וקשה לצפייה.
2. יש בדרך כלל שתי סוללות בתוך מד מצביע, האחת עם מתח נמוך של 1.5V והשנייה עם מתח גבוה של 9V או 15V. הגשש השחור הוא הטרמינל החיובי ביחס לבדיקה האדומה. סוללת 6V או 9V משמשת בדרך כלל לשעונים דיגיטליים. בטווח ההתנגדות, זרם המוצא של מד המצביע גדול בהרבה מזה של המונה הדיגיטלי. שימוש בטווח R × 1 Ω יכול לגרום לרמקול להשמיע צליל "קליק" חזק, ושימוש בטווח R × 10k Ω יכול אפילו להדליק את הדיודה פולטת האור (LED).
3. בתחום המתח, ההתנגדות הפנימית של מד המצביע קטנה יחסית למונה הדיגיטלי, ודיוק המדידה נמוך יחסית. במצבים מסוימים של מיקרו זרם מתח גבוה, זה אפילו בלתי אפשרי למדוד במדויק מכיוון שההתנגדות הפנימית שלו יכולה להשפיע על המעגל הנבדק (לדוגמה, בעת מדידת מתח התאוצה של שפופרת קתודית טלוויזיה, הערך הנמדד עשוי להיות נמוך בהרבה מהערך בפועל. עֵרֶך). ההתנגדות הפנימית של טווח המתח של מד דיגיטלי גבוהה מאוד, לפחות בתחום המגה אוהם, ויש לה השפעה מועטה על המעגל הנבדק. עם זאת, עכבת המוצא הגבוהה במיוחד הופכת אותו לרגיש להשפעת המתח המושרה, והנתונים הנמדדים במצבים מסוימים עם הפרעות אלקטרומגנטיות חזקות עלולים להיות שקריים.
