כיצד להשתמש במולטימטר כדי להמיר אות התנגדות תרמית לטמפרטורה גסה

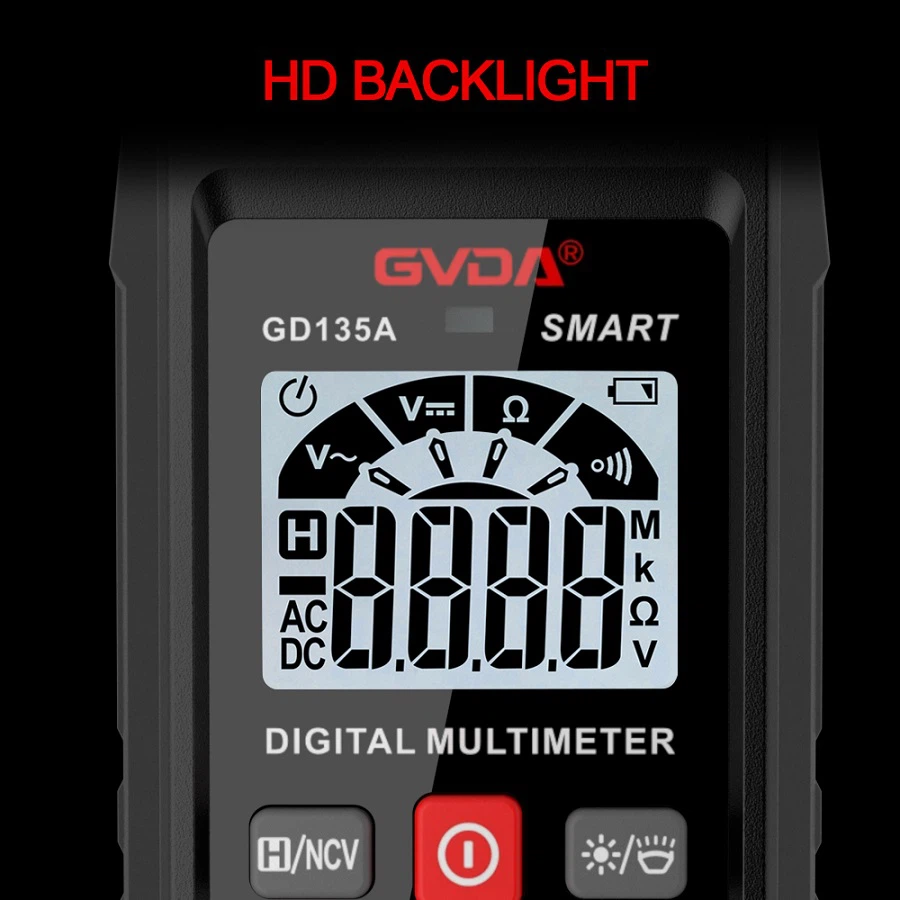

מולטימטרים מצביעים ומולטימטרים דיגיטליים בשימוש נפוץ יכולים להעריך באופן גס את טווח הטמפרטורות המשוער של הנגד התרמי.
נגדים תרמיים נפוצים כוללים (התנגדות פלטינה P) Pt100, Pt1000 ו- (התנגדות נחושת C) Cu50, Cu100.
טווח המדידה של ההתנגדות התרמית Pt100 הוא -200~850 מעלות, הטווח המינימלי הוא 50 מעלות, השגיאה המוחלטת היא ±0.2 מעלות, והשגיאה הבסיסית היא ±0.1% . טווח המדידה של נגד פלטינה מדגם Pt1000 הוא רק -200~250 מעלות, ופרמטרים אחרים זהים לחלוטין ל-Pt100.
טווח המדידה של Cu50 ו-Cu100 הוא -50~150 מעלות, הטווח המינימלי הוא 50 מעלות, השגיאה המוחלטת היא ±0.4 מעלות, והשגיאה הבסיסית היא ±0.1 %.
בואו נדבר על נגד תרמי PT100.
Pt100 הוא רק רכיב איסוף וזיהוי. זה חייב להיות מצויד באספקת חשמל עזר בודדת של 5V~24ⅤDC בזמן העבודה. הוא משתמש בעקרון גשר Wheatstone כדי לשלוח אותות חשמליים המשתנים עם כללים ליניאריים לבלוק מגבר הפעלה משולב או משדר בידוד. , לשבב בודד לעיבוד כדי לשקף באמת את ערך הטמפרטורה של האובייקט הנמדד. התרמוסטט מוציא הוראות מתאימות לשליטה בטמפרטורה של האובייקט הנשלט.
נגדים תרמיים PT100 הנפוצים מחולקים למערכות דו-חוטי, תלת-חוטי וארבעה-חוטים. אם לשפוט מטבלת הסיום שלו, טווח המדידה שלו גדול, ממינוס -200 מעלות ועד +600 מעלות .
מה שנקרא PT100 אומר למעשה שערך ההתנגדות שלו בתקן 0 מעלות הוא 100Ω (אוהם). וכשהטמפרטורה יורדת מתחת לאפס, ערך ההתנגדות שלה יורד בהדרגה. ערך ההתנגדות ב--200 מעלות הוא בערך 18.5Ω. כאשר הטמפרטורה עולה מ-0 מעלות, ההתנגדות שלה עולה. לדוגמה, כאשר הטמפרטורה עולה ב-50 מעלות, ערך ההתנגדות שלה הוא בערך 119Ω (אוהם). ערך ההתנגדות שלו הוא בערך 138Ω (אוהם) ב-100 מעלות. ערך ההתנגדות שלו הוא כ-176Ω (אוהם) ב-200 מעלות, וערך ההתנגדות שלו הוא כ-313Ω (אוהם) ב-600 מעלות.
כפי שהוזכר לעיל, ניתן להפיק את הנגד התרמי Cu50. 50Ω שלו מתייחס לערך ההתנגדות שלו ב-0 מעלות. כאשר הוא ב--50 מעלות, ערך ההתנגדות שלו יקטן מ-50Ω ל-39.2Ω. כאשר הוא עולה מ-0 מעלות ל-50 מעלות, ערך ההתנגדות שלו יעלה ל-60.7Ω, וכן הלאה, כאשר הוא מגיע ל-150 מעלות, ערך ההתנגדות שלו יעלה ל-82.13Ω.
ניתן לראות מהאמור לעיל שגם נגד תרמי PT100 וגם נגד תרמי Cu50 יש טווח דינמי גדול וכללי התנגדות המשתנים ליניארית. הם מזווגים עם סוגים רבים של בקרי טמפרטורה כדי להשיג רכישה ושליטה בטמפרטורה, והאפקט טוב. לכן, הוא נמצא בשימוש נרחב בציוד טמפרטורה ברמת דיוק גבוהה כגון טיפול רפואי, ייצור מנועים, אחסון קר, בקרה תעשייתית, חישוב טמפרטורה, חישוב התנגדות גשר וכו', עם מגוון רחב של יישומים.
