כיצד למדוד מתח וזרם באמצעות מודד דיגיטלי

כיצד למדוד מתח וזרם באמצעות מודד דיגיטלי

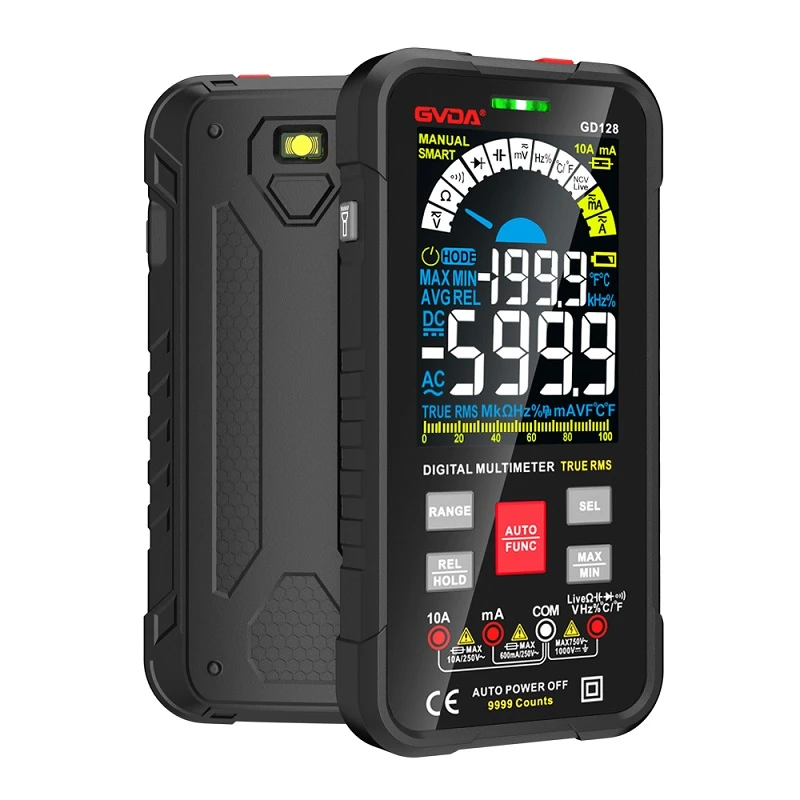

כיצד למדוד טווח מתח עם מולטימטר דיגיטלי

1. מדידת מתח DC, כגון סוללה, ספק כוח ווקמן וכו'. ראשית הכנס את כבל הבדיקה השחור לחור "com", ואת כבל הבדיקה האדום ל"V Ω". בחר את הכפתור לטווח גדול מהערך המשוער (שים לב: הערכים על החוגה הם הטווח המרבי, "V-" מציין את טווח מתח DC, "V-" מציין את טווח מתח AC, ו-"A" הוא טווח הנוכחי), ולאחר מכן סובב את כבל הבדיקה לאספקת החשמל או לשני קצוות הסוללה; לשמור על קשר יציב. ניתן לקרוא את הערך ישירות ממסך התצוגה, אם הוא מוצג כ"1.", זה אומר שטווח המדידה קטן מדי, אז יש צורך להגדיל את טווח המדידה לפני מדידת מכשירי חשמל תעשייתיים. אם מופיע "-" בצד שמאל של הערך, זה אומר שהקוטביות של כבל הבדיקה הפוכה לזו של ספק הכוח בפועל. בשלב זה, כבל הבדיקה האדום מחובר לקוטב השלילי.

2. מדידת מתח AC. שקע מוביל הבדיקה זהה למדידת מתח DC, אך יש לסובב את הכפתור לטווח הנדרש בהילוך AC "V~". אין הבדל בין מתח AC חיובי לשלילי, ושיטת המדידה זהה לבעבר. ללא קשר למדידת מתח AC או DC, שימו לב לבטיחות האישית, ואל תגעו עם הידיים בחלק המתכתי של כבל הבדיקה.

השיטה של ​​מולטימטר דיגיטלי למדידת טווח זרם

1. מדידת זרם DC. תחילה הכנס את כבל הבדיקה השחור לחור "COM". אם מודדים זרם גדול מ-200mA, הכנס את כבל הבדיקה האדום לשקע "10A" וסובב את הכפתור ל-DC "10A"; אם מודדים זרם נמוך מ-200mA, הכנס את כבל הבדיקה האדום לשקע "200mA" וסובב את הכפתור לטווח מתאים בתוך DC 200mA. לאחר התאמה, הגיע הזמן למדוד. חברו את המולטימטר לתוך המעגל, השאירו אותו יציב ותוכלו לקרוא. אם הוא מוצג בתור "1.", אז הגדל את הטווח; אם מופיע "-" בצד שמאל של הערך, פירוש הדבר שהזרם זורם ממוביל הבדיקה השחור לתוך המולטימטר.

מדידת זרם חילופין. שיטת המדידה זהה ל-1, אך יש לכוון את ההילוך להילוך AC. לאחר השלמת המדידה הנוכחית, יש להכניס את העט האדום בחזרה לחור "VΩ". אם אתה שוכח את השלב הזה ומודד ישירות את המתח, חחח! השעון או ספק הכוח שלך "יעלו לשמיים בבליטה של ​​עשן" - נמחק!
