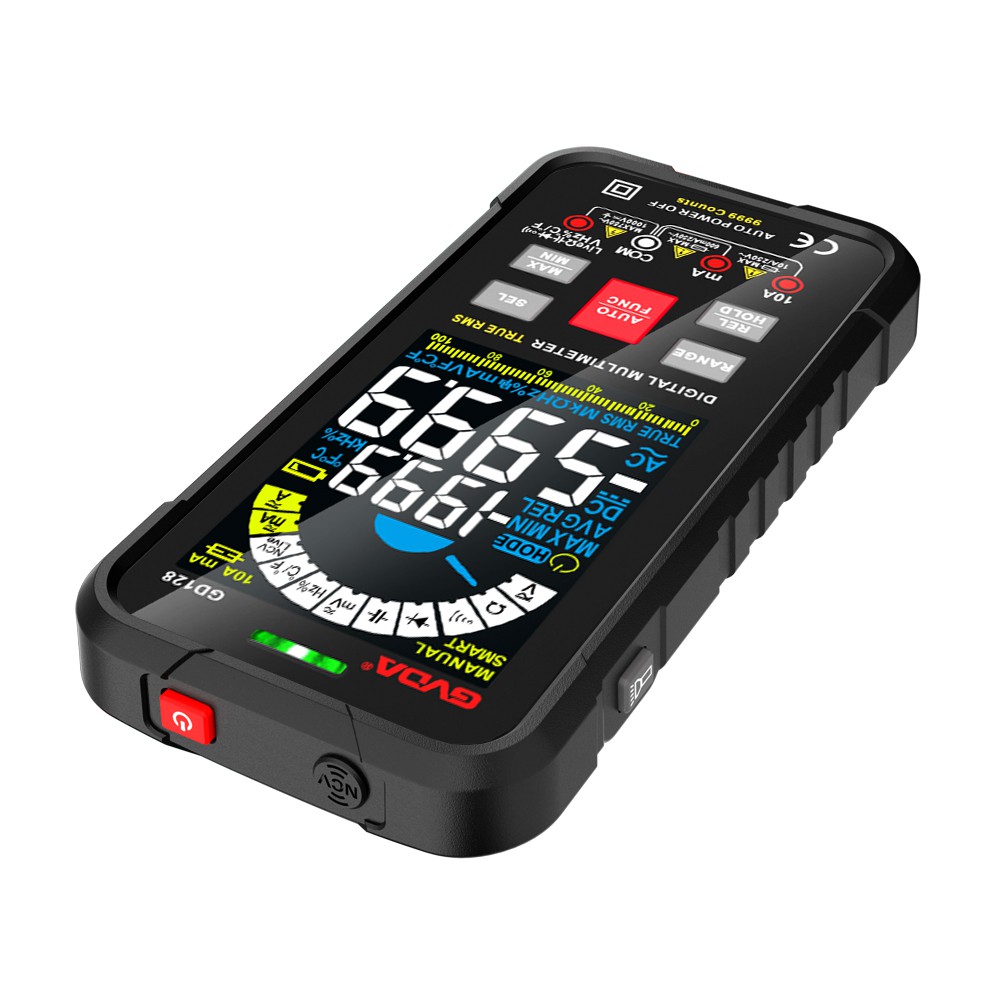

איך מודדים זרם עם מולטימטר דיגיטלי? עקרון מדידת זרם עם מולטימטר דיגיטלי
שיטה למדידת זרם עם מולטימטר
בחירת טווח: טווח זרם ה-DC של המולטימטר מסומן ב-"mA" ויש לו שלושה טווחים: 1mA, 1mA ו-100mA. בחירת הטווח צריכה להתבסס על הזרם הגבוה במעגל.
1. בחירת טווח: טווח זרם ה-DC של המולטימטר מסומן ב-"mA" ויש לו שלושה טווחים: 1mA, 1mA ו-100mA. בחירת הטווח צריכה להתבסס על גודל הנוכחי במעגל. אם הגודל הנוכחי אינו ידוע, יש לבחור את הטווח המרבי.
2. שיטת מדידה: יש לחבר את המולטימטר בסדרה עם המעגל הנבדק. לאחר ניתוק החלק המתאים של המעגל, חבר את בדיקה המולטימטר לשני קצוות נקודת השבירה. יש לחבר את הגשש האדום לנקודת השבירה המחוברת לקוטב החיובי של ספק הכוח, ואת הגשש השחור יש לחבר לנקודת השבירה המחוברת לקוטב השלילי של ספק הכוח.
(1) חבר את המעגל כדי שה-LED תידלק כרגיל.
(2) הכן את המולטימטר בהתאם לדרישות לפני השימוש שהוזכרו קודם לכן והנח את מתג הבורר בטווח mA של 100mA.
(3) נתק את המגע האמצעי של הפוטנציומטר ואת המוליך השלילי של הנורית כדי ליצור "נקודת שבירה". בשלב זה, הדיודה פולטת האור כבה.
(4) חבר את המולטימטר בסדרה בנקודת השבירה. חבר את הגשש האדום למסוף השלילי של הנורית, וחבר את הגשושית השחורה למגע האמצעי של הפוטנציומטר. בשלב זה, הנורית נדלקת שוב. ערך קנה המידה המצוין על ידי מצביע המולטימטר הוא הערך הנוכחי העובר דרך הדיודה פולטת האור.
(5) קרא נכון את הערך הנוכחי דרך הדיודה פולטת האור.
(6) סובב את ידית הפוטנציומטר וצפה בשינויים במצביע המולטימטר ובבהירות של הדיודה פולטת האור. ניתן לראות כי: שיא: הזרם המרבי העובר דרך הדיודה פולטת האור הוא xx מיליאמפר. הזרם המינימלי הוא xx מיליאמפר.
עקרון מדידת זרם עם מולטימטר
העיקרון הבסיסי של מולטימטר הוא להשתמש במד זרם DC חשמלי רגיש (מד מיקרו אמפר) כראש המונה.
כאשר זרם קטן עובר במונה, תהיה חיווי זרם. אבל ראש המונה אינו יכול להעביר זרמים גבוהים, ולכן יש צורך לבצע shunt או להפחית את המתח על ידי חיבור כמה נגדים במקביל או בסדרה על ראש המונה, על מנת למדוד את הזרם, המתח וההתנגדות במעגל.
תהליך המדידה של מולטימטר דיגיטלי מומר לאות מתח DC על ידי מעגל המרה, ולאחר מכן האות האנלוגי של המתח מומר לאות דיגיטלי על ידי ממיר אנלוגי לדיגיטלי (A/D). לאחר מכן, הוא נספר על ידי מונה אלקטרוני, ולבסוף תוצאת המדידה מוצגת ישירות על מסך התצוגה בצורה דיגיטלית.
