כיצד מודד מודד זרם, מתח והתנגדות?
מולטימטר הוא מד מדידה רב תפקודי. זה יכול למדוד זרם ומתח, כמו גם התנגדות וערכים אחרים, אבל שיטת השימוש מורכבת יותר. אז איך להשתמש במולטימטר יוצג לך להלן.

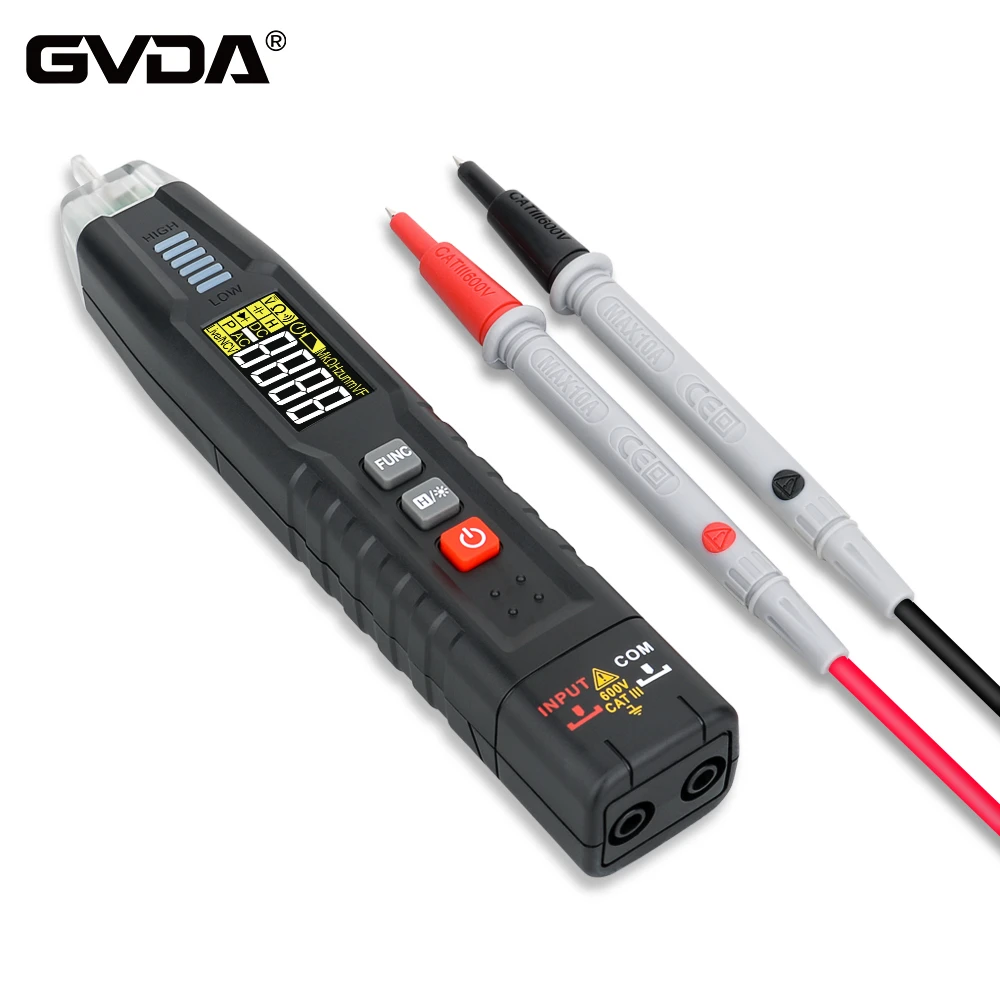

כיצד להשתמש במולטימטר
מדידת מתח:
1. מדידת מתח DC: תחילה הכנס את כבל הבדיקה השחור לחור [com] ואת כבל הבדיקה האדום אל [VΩ];
2. בחר את הכפתור על המולטימטר לטווח גדול מהערך המשוער (שים לב: הערכים על החוגה הם הטווח המרבי, [V-] מייצג את טווח מתח DC, [V~] מייצג את טווח מתח AC, [ A] הוא הציוד הנוכחי), ואז חבר את מובילי הבדיקה לשני הקצוות של ספק הכוח או הסוללה;
3. שמור על מגע יציב. ניתן לקרוא את הערך ישירות מהצג. אם הוא מוצג כ-[1], זה אומר שהטווח קטן מדי, ולכן יש צורך להגדיל את הטווח לפני מדידת מכשירי חשמל תעשייתיים. אם [-] מופיע בצד שמאל של הערך, זה אומר שהקוטביות של כבל הבדיקה הפוכה לקוטביות אספקת הכוח בפועל. בשלב זה, כבל הבדיקה האדום מחובר לקוטב השלילי;
4. מדידת מתח AC: שקע מוביל הבדיקה זהה למדידת מתח DC, אך יש לסובב את הכפתור לטווח הנדרש בטווח AC [V~]. אין הבחנה חיובית או שלילית בין מתח AC, ושיטת המדידה זהה לבעבר. לא משנה אם אתה מודד מתח AC או DC, עליך לשים לב לבטיחות האישית ולא לגעת בחלקי המתכת של מובילי הבדיקה עם הידיים;
מדידת זרם:
1. מדידת זרם DC. ראשית הכנס את כבל הבדיקה השחור לחור [com]. אם אתה מודד זרם גדול מ-200mA, הכנס את כבל הבדיקה האדום לשקע [10A] וסובב את הכפתור למצב DC [10A]; אם אתה מודד זרם של פחות מ-200mA, הכנס את כבל הבדיקה האדום לשקע [200mA] וסובב את הכפתור לטווח מתאים בתוך DC 200mA. לאחר התאמה, ניתן להתחיל למדוד. הכנס את המולטימטר למעגל, שמור אותו יציב, ותוכל לבצע קריאה. אם הוא מציג [1], אז יש להגדיל את הטווח; אם - מופיע בצד שמאל של הערך, פירוש הדבר שהזרם זורם ממוביל הבדיקה השחור לתוך המולטימטר;
2. מדידת זרם AC: שיטת המדידה זהה ל-1, אך יש לכוון את ההילוך לגיר AC. לאחר השלמת המדידה הנוכחית, יש להכניס את העט האדום בחזרה לחור [VΩ];
מדידת התנגדות:
הכנס את כבלי הבדיקה לחורים [com] ו-[VΩ], סובב את הכפתור לטווח הנדרש ב-[Ω] וחבר את כבלי הבדיקה לשני קצוות הנגד. ניתן לגעת בנגד ביד אחת במהלך המדידה, אך אל תיגע בשני הקצוות. נגיעה בשני קצוות הנגד ביד אחת בו זמנית תשפיע על דיוק המדידה. בעת הקריאה, שמור על מגע טוב את כבל הבדיקה ואת הנגד; הערה: היחידה היא [Ω] ברמה [200], היחידה היא [KΩ] ברמה [2K] עד [200K], והיחידה מעל [2M] היא 【MΩ】;
