איך בודקים מעגל עם מולטימטר?

שיטת השימוש במולטימטר היא לבדוק תחילה האם יש בעיה במראה, לאחר מכן להפעיל את המתג, לחבר את שני קצוות המדידה למולטימטר, וכן להתאים את הכפתורים השונים למדידת ערכי ההתנגדות והמתח, אשר יכול להיות AC או DC. הפעולות הספציפיות הן כדלקמן:

1. הבן את המולטימטר

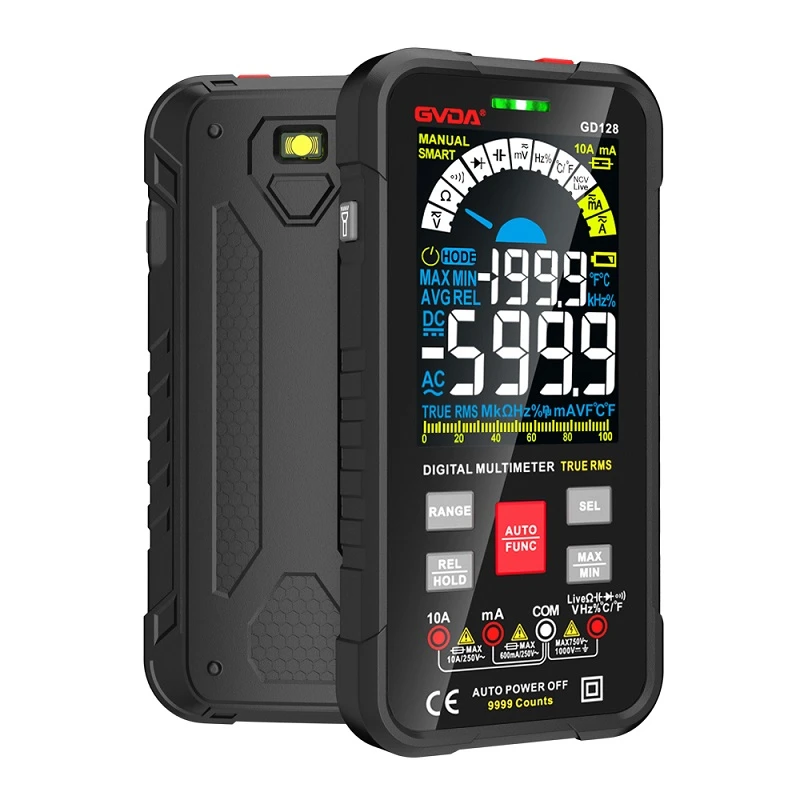

מולטימטר הוא מכשיר מגנו-אלקטרי עם מיישר שיכול למדוד פרמטרים חשמליים שונים כמו זרם AC ו-DC, מתח והתנגדות. עבור כל כמות חשמל, בדרך כלל ישנם מספר טווחים. ידוע גם בשם מולטימטר או פשוט מולטימטר.

1) הכר את המשמעות של כל סמל על החוגה ואת הפונקציות העיקריות של כל כפתור ומתג בורר.

(2) בצע כיול והתאמת אפס כדי למנוע שגיאות מדידה עוקבות.

(3) בהתאם לרכיבים הנמדדים, בחר את ההילוך והטווח של מתג ההעברה כדי למצוא את טווח המדידה המתאים.

(4) בחר את המיקום של שקע מוביל הבדיקה.

1. שיטת מדידת דיודות
(1) חבר אותו כהלכה למעגל כך שהדיודה פולטת האור תפלוט אור כרגיל.

(2) כוונן את מתג הבורר לטווח 100ma בטווח ma.

(3) נתק את הכבל בין הפוטנציומטר לנקודת האמצע של האלקטרודה השלילית של הדיודה פולטת האור כדי ליצור "נקודת שבירה"

(4) חבר את המולטימטר בסדרה לנקודת השבירה. כבל הבדיקה האדום מחובר לאלקטרודה השלילית של הדיודה פולטת האור, וכבל הבדיקה השחור מחובר לכובל המגע באמצע הפוטנציומטר.

(5) קריאת זרם במיליאמפר דרך הדיודה פולטת האור.

(6) על ידי סיבוב הידית של הפוטנציומטר, ראה את השינוי של מצביע המולטימטר ואת שינוי הבהירות של הדיודה פולטת האור. דרך כל הפעולות לעיל, אנו יכולים לדעת את התפקיד החזק של נגדים במעגלים.

(7) לאחר השלמת המדידה, נתק את כל מקורות החשמל והנח את המולטימטר כנדרש.
