כיצד פועל מד הידוק

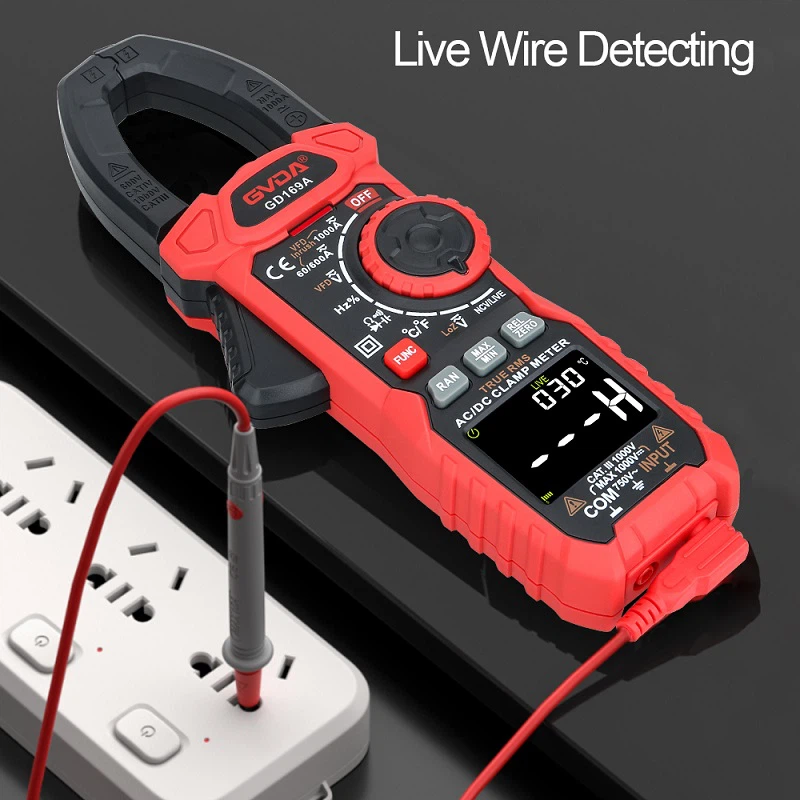

מד מהדק, הנקרא גם מד התנגדות קרקע מהדק, הוא בודק חשמלי בעל לסת רחבה הנצמדת אל מוליכים חשמליים. תוכננו במקור ככלי מיוחד למדידת זרם AC, מדי מהדקים כוללים כעת כניסות לקבלת מובילי בדיקה ובדיקות אחרות התומכות במגוון רחב של מדידות חשמליות. לסתות הפלייר, החיוניות ככלי בדיקה, מקלות על העבודה בחללים צרים ומאפשרות לבצע מדידות זרם על מוליכים חיים מבלי להפריע למעגל.
למרות שמדי מהדקים קשורים קשר הדוק למולטי-מטרים, הם לא פשוט מולטימטרים עם מהדקים אינדוקטיביים במקום מובילי בדיקה. בדרך כלל, ניתן להתייחס למולטימטר כמכשיר למדידת מתח עם יכולות מדידת זרם מסוימות, בעוד שמד מהדק הוא מכשיר למדידת זרם עם יכולות מדידת מתח מסוימות.
טכנולוגיית מד מהדק
מדי מהדק מסתמכים על העיקרון של אינדוקציה מגנטית למדידת זרם AC ללא מגע. זרם חשמלי הזורם דרך חוט יוצר שדה מגנטי. מכיוון שזרם חילופין הופך לעתים קרובות קוטביות, הוא גורם לתנודות דינמיות בשדה המגנטי שהן פרופורציונליות לזרם. שנאי הזרם במד ההדק חש את התנודות האלקטרומגנטיות וממיר אותן לקריאות זרם AC. סוג זה של מדידה אידיאלי למדידת זרמי AC גדולים מאוד.
עם זאת, זרם ישר זורם דרך מוליך עם קוטביות קבועה. לכן, השדה המגנטי סביב המוליך אינו משתנה ומד מהדק קונבנציונלי לא יראה שום קריאה. מדי מהדק DC עובדים על בסיס עקרון אפקט הול. חיישני אפקט הול חשים שדה מגנטי הנגרם על ידי זרם חשמלי, אשר מייצר מתח קטן על פני חיישן אפקט הול. לאחר מכן המתח, שהוא פרופורציונלי לזרם, מוגבר ונמדד.
מדי מהדקים כוללים לרוב חיישנים אחרים כגון מדי מתח, מדי אוהם וכו', אשר מוסיפים לרבגוניות של המכשיר. חיישנים אחרים אלה משתמשים בכבלי בדיקה שמתחברים למד המהדק. מכיוון שניתן להשתמש רק בקליפסים
