שיטות נפוצות למדידת נזילות בעזרת מודד
דרישות: השתמשו בהגדרת ה-on-off של המולטימטר כדי למדוד את חלקי האדמה והמעגל שיש למדוד, ובדקו האם יש ערך התנגדות על המונה כדי לקבוע האם מדובר בנזילה או בידוד.

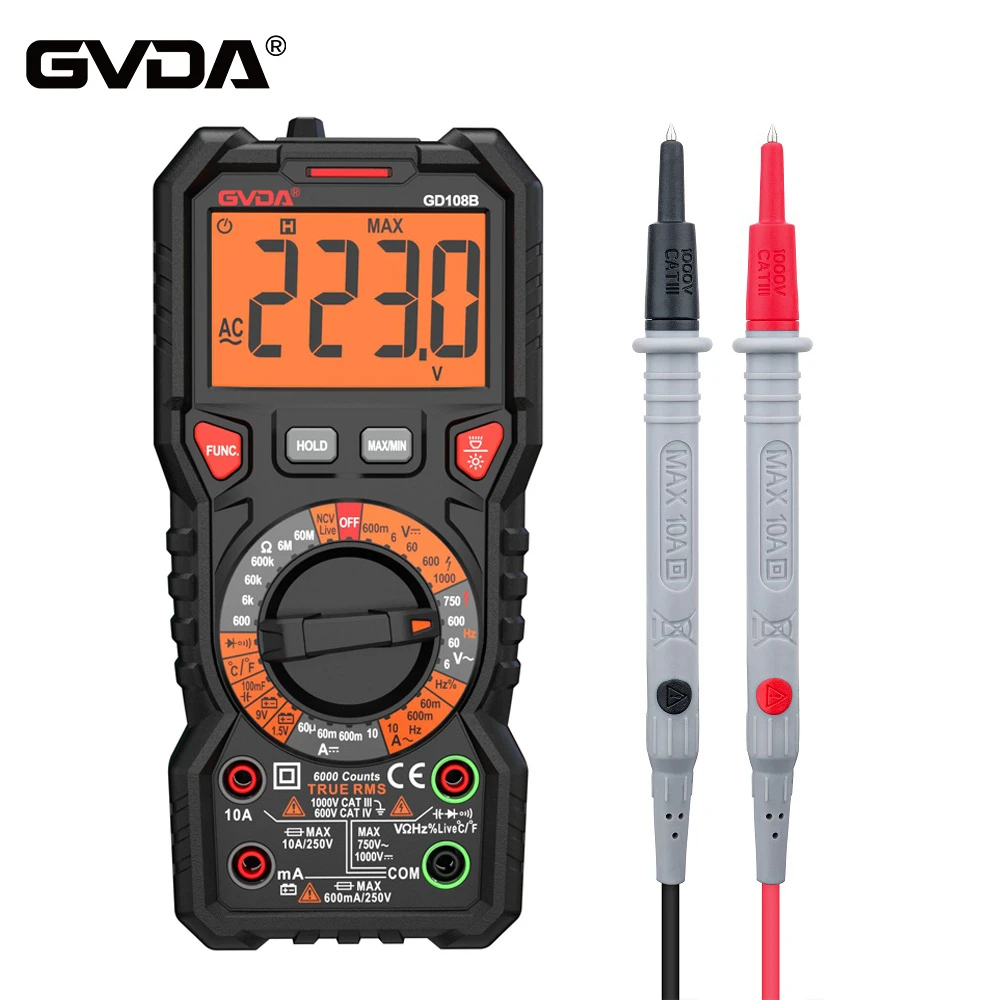

הכנס את מחבר המולטימטר למסוף המתאים למדידת AC, ולאחר מכן השתמש בעט אחד כדי למדוד את החוט הנייטרלי או הארקה, ובעט השני כדי למדוד את נקודת הדליפה החשודה. תסתכל על הערך המוצג על המולטימטר. אם זה 0, זה אומר שאין דליפה או מתח. . אם זה 220 או קריאות מתח אחרות העולות על 36V, זה אומר שיש כאן דליפה.
השתמש בטווח התנגדות המולטימטר 200M כדי למדוד את התנגדות הבידוד. ראשית קבע איזה חוט דולף או אילו שני חוטים קצרים.
שיטות מדידה:
יש למדוד את התנגדות הבידוד של החוט החי והחוט הנייטרלי, למדוד את התנגדות הבידוד של החוט החי לחוט ההארקה ולמדוד את התנגדות הבידוד של החוט הנייטרלי לחוט ההארקה. אם יש קצר חשמלי התנגדות הבידוד היא בעצם אפס.
אני יודע איזה חוט דולף, ואני משתמש בשיטת החיפוש המפולח כדי לצמצם בהדרגה את היקף התקלה. או השתמשו בשיטת הביטול כדי להפריד את הקווים ולבצע בדיקות אנרגטיות סעיף אחר סעיף.
אמצעי זהירות:
כדי למדוד אם יש דליפה במעגל, משתמשים בדרך כלל ב-megohmmeter, הידוע גם בשם megger.
כאשר מודדים עם מולטימטר, המתח בשני קצוות מובילי הבדיקה נמוך מאוד, בדרך כלל לא יותר מ-9v, ואינו יכול לפרוץ את הפער לצורך דליפה, בעוד שה-megohmmeter יכול להגיע ליותר מ-1000v.
כיצד לבדוק במהירות נזילות חשמל במעגלים ביתיים
כבה את מתג הקלט, נתק את כל המכשירים החשמליים, ומדדו את ההתנגדות של החוט החי, החוט הנייטרלי וחוט החי וחוט ההארקה להיות יותר מ-1 מגה-בייט, מה שאומר שבידוד הקו טוב.
קבעו את מצב הדליפה על סמך תוצאות המדידה: 500K עד 1M אוהם הוא בידוד כללי, 10K עד 200K היא דליפה קלה, ומתחת ל-7K אוהם יש דליפה חמורה, שתגרום למגן הנזילה לכעוס.
המגוהמטר, הידוע גם כ-megohmmeter, מנתק את החשמל לקו בעת המדידה, ומשתמש במגוהמטר כדי לנער אותו ישירות.
ניתן להשתמש ב-500V megger עבור מעגלים במתח נמוך. נמדד מול הקרקע, אם הבידוד נמוך מ-0.5 מגהום, זה אומר שהבידוד לא טוב במיוחד ויש לבדוק אותו סעיף אחר סעיף.
הערה: בעת מדידה עם מגומטר, לא ניתן לחבר מכשירי חשמל למעגל כדי להבטיח את דיוק הערכים הנמדדים.
התקן הלאומי קובע כי 30 מיליאמפר או יותר הוא ערך ההגנה הראשוני, כלומר כאשר זרם של 30 מיליאמפר או יותר זורם בלב במהלך התחשמלות, תתרחש מכת חשמל ותסכן חיים.
הקפידו לבדוק האם מותקן מגן נזילה, ויש להתקין אותו בקצה הקדמי של הקו הנכנס. בדרך כלל בודקים אותו פעם בחודש כדי לוודא שהמגן יכול לעבוד כראוי.
שיטת בדיקה: לחץ על כפתור הבדיקה כדי לכבוש מיד. אם אין תגובה, יש להחליפו מיד.
