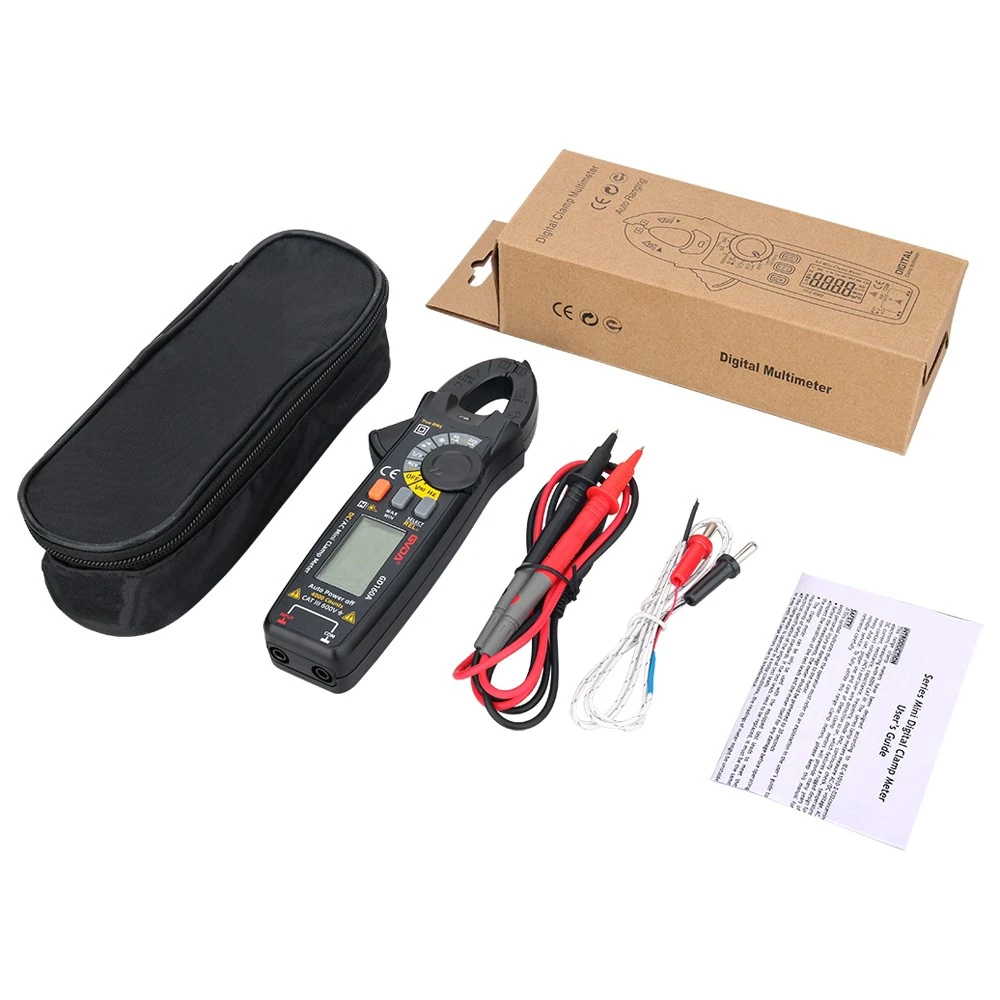

טווח היישום של מד זרם מהדק ותיאור כישורי התפקוד
כאשר מודדים זרם עם מד זרם רגיל, בדרך כלל יש צורך לנתק את המעגל ולעצור את המכונה לפני חיבור מד זרם למדידה. זה מאוד בעייתי, ולפעמים אסור לעשות זאת עבור מנועים הפועלים בדרך כלל. בשלב זה, השימוש במד זרם מהדק הופך להרבה יותר נוח מכיוון שהוא יכול למדוד זרם מבלי לנתק את המעגל. עקרון העבודה של מד זרם מהדק הוא כדלקמן:
חוט המעגל הנבדק העובר דרך ליבת הברזל הופך לסליל הראשי של שנאי הזרם, וזרם מושרה בסליל המשני דרך הזרם. כך שמד הזרם המחובר לסליל המשני יכול להצביע על הזרם של המעגל הנבדק. ניתן לשנות את מד המהדק לטווחים שונים על ידי העברת המתג. אבל אסור לפעול עם חשמל בעת העברת הילוכים. למדדי מהדק יש בדרך כלל דיוק נמוך, בדרך כלל נע בין 2.5 ל-5 רמות. לנוחות השימוש, קיימים בטבלה גם מתגי המרה בעלי טווחים שונים למדידת רמות שונות של פונקציות זרם ומתח.
כאשר בודקים האם הזרם התלת פאזי (פחות מ-5 אמפר) של מנוע תלת פאזי קטן מאוזן, אם משתמשים במד זרם מהדק למדידה, ראש המד * קטן ונע בין 1 ל-10 אמפר, בעוד שמטרים מסוימים יש רשת של 2 אמפר. זה אפילו יותר בלתי אפשרי למדוד מתחת ל-2 אמפר או כמה עשיריות אמפר. בנוסף, במד זרם יש בדרך כלל שגיאות גדולות בטווחים נמוכים, וקשה לקרוא כאשר המצביע סוטה. כדי למדוד במדויק את ערך הזרם, ניתן לגלגל את חוט בידוד העומס סביב ליבת הברזל של מהדק מד הזרם במשך 1 עד N סיבובים. יישום העיקרון של שנאי זרם כדי לשפר את השדה המגנטי, על מנת לקרוא ערכי זרם גדולים יותר. הקריאה המתקבלת בדרך זו מוגדלת, אך הערך הנוכחי האמיתי חייב להפחית את החלק המוגדל. כאשר מוסיפים סיבוב אחד, יש לחלק את הקריאה ב-2; חלקו ב-3 בעת סיבוב שני סיבובים. הכלל הוא שעם N סיבובים, הזרם גדל ב-N+1 פעמים, והערך הנוכחי שווה לקריאת המונה חלקי (N+1). בנוסף, כדי לבטל את השפעת מגנטיות שיורית בליבת הברזל של מד הזרם, אם נמדד זרם קטן מיד לאחר מדידת זרם גדול, יש לפתוח ולסגור את ליבת הברזל של מד הזרם מספר פעמים כדי למנוע מגנטיות שיורית במד הזרם. ליבת ברזל.
