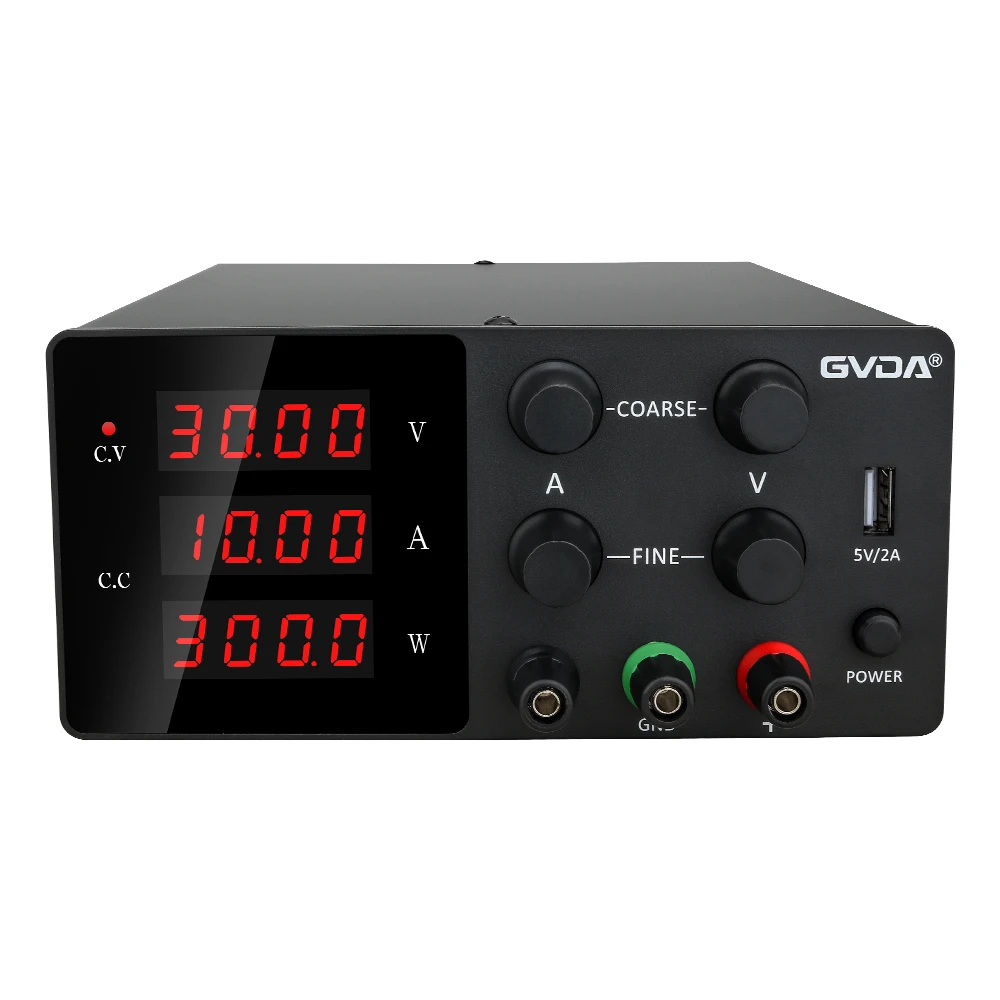

1. מעגל ראשי
מגביל זרם פריצה: הגבל את זרם הכניסה בצד הקלט כאשר המתח מופעל.
מסנן קלט: תפקידו לסנן את העומס הקיים ברשת ולמנוע מהעומס שנוצר על ידי המכונה להזין בחזרה לרשת.
תיקון וסינון: תקן ישירות את מתח ה-AC של הרשת ל-DC חלק יותר.
מהפך: המר את הזרם הישר המיושר לזרם חילופין בתדר גבוה, שהוא חלק הליבה של ספק הכוח המיתוג בתדר גבוה.
תיקון פלט וסינון: ספק כוח DC יציב ואמין בהתאם לצרכי העומס.
2. מעגל בקרה
מצד אחד, קח דוגמאות מקצה הפלט, השווה עם הערך שנקבע, ולאחר מכן שלטו במהפך כדי לשנות את רוחב הפולסים או התדר שלו כדי לייצב את הפלט; מעגל הבקרה מבצע אמצעי הגנה שונים עבור ספק הכוח.
3. מעגל איתור
ספק פרמטרים שונים ונתוני מכשירים שונים בפעולה במעגל ההגנה.
4. ספק כוח עזר
לממש את האתחול התוכנה (מרחוק) של ספק הכוח, ולספק כוח למעגל ההגנה ולמעגל הבקרה (שבבים כגון PWM).
1. עקרון העבודה של מתנד דופק
1) התחלת מתנד הדופק
ספק הכוח מספק מתח הטיה קדימה לקוטב b (בסיס) ולקוטב e (פולט) של Q3 (טרנזיסטור) דרך R10, R10A ו-R15, מה שמאלץ את Q3 להיכנס למצב מוליך.
2. תהליך תנודה של מתנד דופק
כאשר Q3 נכנס למצב הולכה, פלוס Vc יעבור דרך הסליל הראשי של שנאי הפולסים, קוטב c, קוטב e של Q3 ו-R15 אל -Vc של ספק הכוח. בשלב זה, הסליל המשני של שנאי הפולסים יפיק פוטנציאל מושרה, והקצה האחד המשני של הסליל מחובר ל-Vc, והקצה השני מחובר לקוטב b של Q3 דרך R12 ו-C8, וה- הקוטביות של הפוטנציאל המושרה והפוטנציאל ההשרה העצמי של הסליל הראשוני הם מאותה קוטביות (הקצוות העליונים של הסליל הראשוני באיור הם באותו שם. טרמינל), כך שקוטב b של Q3 מקבל בסיס גדול יותר זרם, המאיץ את ההולכה של Q3 עד ש-Q3 נכנס למצב הרוויה. המעגל מוצג באיור 3.
כאשר Q3 רווי, Ic כבר לא משתנה, וצורת הגל היא מ-t0 ל-t3 באיור 4. לאחר תהליך הרוויה מ-t3 ל-t4, הקוטביות של הפוטנציאל ההשרה העצמי והפוטנציאל המושרה תהיה הפוך, כלומר, העליון הוא שלילי והתחתון חיובי. הפוטנציאל ההפוך בסליל המשני, הקוטב החיובי מתווסף לקוטב e של Q1 עד R15, והקוטב השלילי מתווסף לקוטב b של Q3 עד R12 ו-C8, כך ש-Q3 נמצא בהטיה הפוכה, מה שמביא את Q3 למעבר מהיר מרוויה למצב כבוי, t4 ל-t6 באיור. לאחר כיבוי Q3, הפוטנציאל ההפוך והזרם ההפוך הנוצרים בסליל הראשוני נספגים במהירות על ידי מעגל הקליטה המורכב מ-D8, R17 ו-C7, מ-t6 עד t7 באיור. מחזור תנודה אחד הושלם. לאחר מכן, מעגל המתנד יחזור על התהליך לעיל שוב ושוב.
התדר של מתנד הדופק נקבע על ידי השראות של C8 והסליל המשני המחובר.
