מהם השלבים לכיול עצמי של בדיקת אוסילוסקופ?
1. נתק את כל הבדיקות או הכבלים ממחבר כניסת הערוץ. ודא שהמכשיר פועל ומתחמם לזמן מה. R תפריט קובץ, בחר Selfalignment.
2. בכרטיסייה בקרה, לחץ על התחל יישור.
3. בשדה מצב Ralignment (מצב כיול כולל). התוצאות של כל שלב כיול עבור כל ערוץ קלט מוצגות בכרטיסייה תוצאות.
השלבים להתאמת פיצוי בדיקה הם כדלקמן:
1. חברו את בדיקת האוסילוסקופ לערוץ ולחץ על כפתור PRESET בלוח הקדמי (באזור ההגדרות של הפאנל השמאלי). חבר את קצה אות הבדיקה והארקת הייחוס לפלט הייחוס בלוח האוסילוסקופ ולחץ על Autoset. אם אתה משתמש בחיבור קצה וו הבדיקה, חבר היטב את קצה סיכת האות אל הבדיקה כדי להבטיח חיבור תקין.
2. בדוק את צורת צורת הגל המוצגת.
3. אם צורת הגל שגויה, נא להתאים את הבדיקה.
שתי הנקודות שלעיל עשויות להיראות פשוטות, אך לעתים קרובות מתעלמים מהן מהנדסים. על מנת להפוך את המדידה למדויקת יותר, אנא הקפד לשים לב לבדיקה. שתי פונקציות הכיול הללו צריכות להיות זמינות בכל אוסילוסקופ.

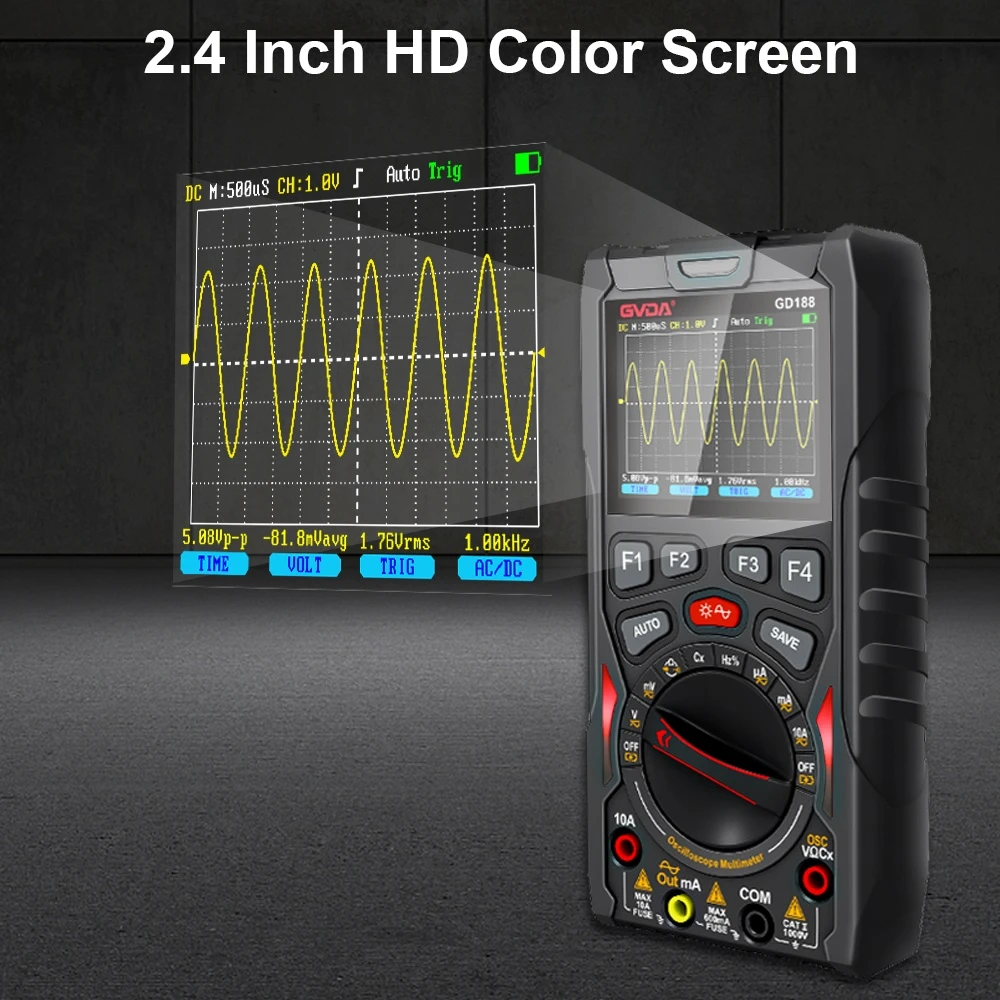

דברים שצריך לבדוק לפני השימוש באוסילוסקופ
לפני השימוש באוסילוסקופ בפעם הראשונה או שימוש חוזר בו לאורך זמן, יש צורך לבצע בדיקה פשוטה האם הוא יכול לעבוד ולהתאים את יציבות מעגל הסריקה ואת איזון ה-DC של מעגל ההגברה האנכי. בעת ביצוע בדיקות כמותיות על מתח וזמן, על האוסילוסקופ לכייל גם את הרווח של מעגל ההגברה האנכי ואת מהירות הסריקה האופקית. השיטות לבדיקה האם האוסילוסקופ יכול לעבוד כרגיל, והשיטות לכיול הרווח של מעגל ההגברה האנכי ומהירות הסריקה האופקית שונות במקצת מכיוון שהמשרעת, התדר ופרמטרים נוספים של אות הכיול של סוגים שונים של אוסילוסקופים שונים. .
