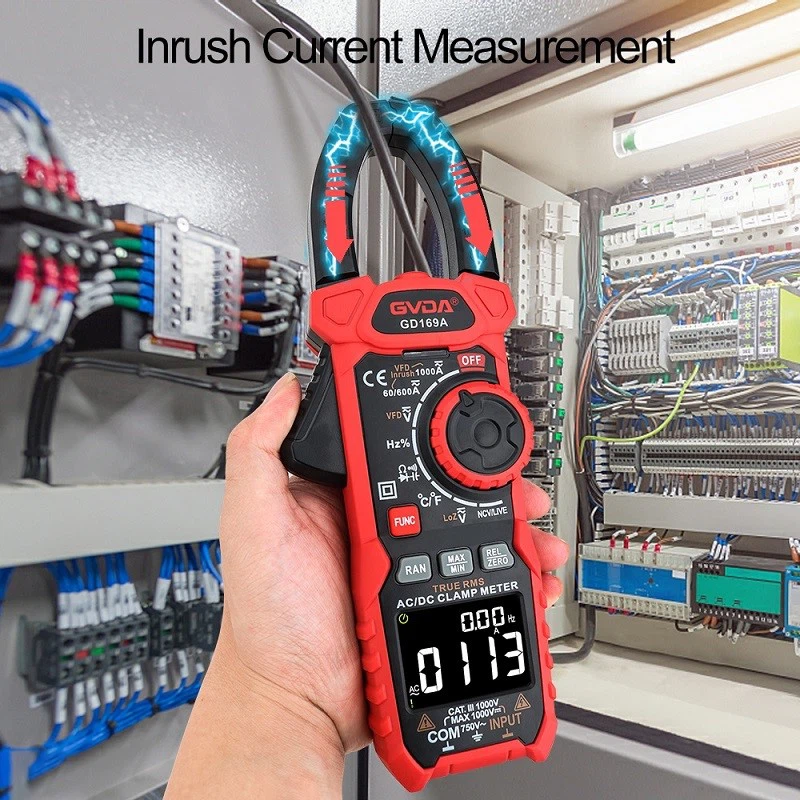

שימוש במד זרם מהדק דליפה
העיקרון של מד זרם מהדק דליפה:
מד מהדק זרם הדליפה מורכב בעיקר מהמרת עכבה, המרת טווח, המרת AC ו-DC, הגברה, התקן חיווי וכו'. לחלקם יש גם הגנת זרם יתר, מעגלי אזעקה קוליים וחזותיים והתקני התאמת מתח בדיקה. מכשירי החיווי מחולקים לסוגים אנלוגיים ודיגיטליים. על פי תקן UL האמריקאי, זרם דליפה הוא הזרם שניתן להעביר מהחלקים הנגישים של מכשירי חשמל ביתיים, כולל זרם צימוד קיבולי. זרם הדליפה כולל שני חלקים, האחד הוא זרם ההולכה I1 דרך התנגדות הבידוד; השני הוא זרם העקירה I2 דרך הקבל המבוזר. התגובה הקיבולית של האחרון היא XC=1/2pfc והיא ביחס הפוך לתדר אספקת החשמל. זרם הקבל המבוזר עולה עם התדירות. ועולה, כך שזרם הדליפה גדל ככל שתדר ההספק עולה. לדוגמה: אם תיריסטור משמש לאספקת חשמל, הרכיבים ההרמוניים שלו יגדילו את זרם הזליגה.
אם מעריכים את ביצועי הבידוד של מעגל או מערכת, בנוסף לכל הזרמים הזורמים דרך חומר הבידוד לתוך האדמה (או חלקים מוליכים מחוץ למעגל), זרם זה צריך לכלול גם התקנים קיבוליים במעגל או במערכת (קיבול מבוזר). יכול להיחשב כמכשיר קיבולי) והזרם הזורם לכדור הארץ. חיווט ארוך יותר יהווה יכולת הפצה גדולה יותר ויגדיל את זרם הדליפה, אשר יש להקדיש לו תשומת לב מיוחדת במערכות לא מקורקעות.
אמצעי זהירות עבור מד זרם מהדק דליפה:
1. העיקרון של מדידת זרם דליפה זהה בעצם לזה של התנגדות בידוד. מדידת התנגדות בידוד היא למעשה סוג של זרם דליפה, אך היא מתבטאת בצורת התנגדות. עם זאת, המדידה הרשמית של זרם הדליפה מפעילה מתח AC, כך שרכיב זרם הדליפה מכיל רכיב קיבולי של זרם.
2. בעת ביצוע בדיקת מתח עמידה, על מנת להגן על ציוד הבדיקה ולבדוק לפי האינדיקטורים הטכניים שצוינו, יש צורך גם לקבוע את עוצמת השדה החשמלי המקסימלית המותרת לזרום דרך הציוד הנבדק (חומר בידוד) מבלי להרוס את הציוד הנבדק (חומר בידוד). ערך זרם מרבי, זרם זה נקרא בדרך כלל זרם דליפה, אך שיטה זו משמשת רק באירועים הספציפיים שהוזכרו לעיל. נא לשים לב להבדל.
3. זרם דליפה הוא למעשה הזרם הזורם דרך החלק המבודד של המעגל החשמלי או הציוד בהיעדר תקלות ומתח מופעל. לכן, זהו אחד המדדים החשובים למדידת איכות הבידוד של מכשירי חשמל, והוא גם המדד העיקרי לביצועי המוצר.
4. בודק זרם הדליפה משמש למדידת זרם הדליפה הבלתי תלוי בעבודה שנוצר על ידי ספק הכוח הפועל (או ספק כוח אחר) של מכשירי חשמל באמצעות בידוד או עכבת פרמטר מבוזר. עכבת הכניסה שלו מדמה את העכבה של גוף האדם.
