השתמש במולטימטר כדי למדוד את ההתנגדות קדימה של הדיודה. למה כל רמה

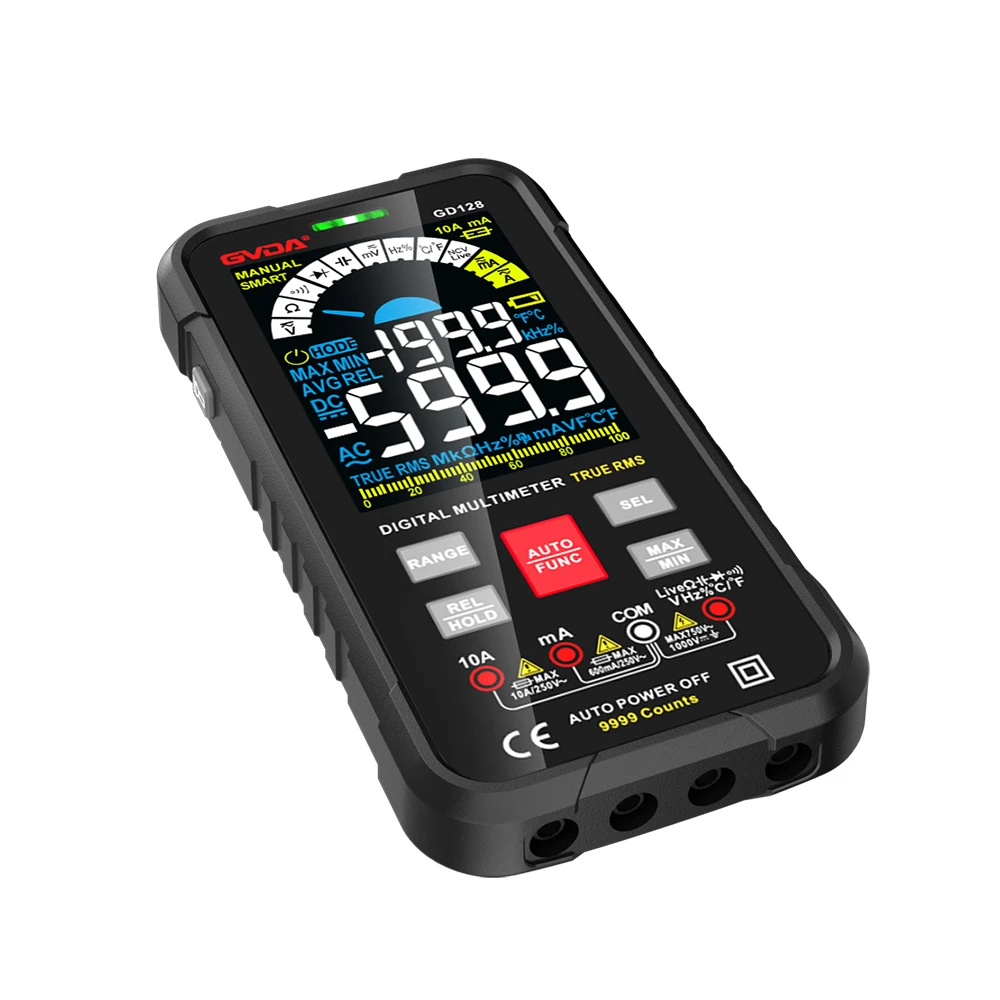

המולטימטר הדיגיטלי ממיר את ערך ההתנגדות הנמדד לאות דיגיטלי דרך שבב המרת A/D ולאחר מכן מציג את ערך ההתנגדות. המולטימטר האנלוגי מציג את הערך באמצעות הסטת הראש המגנטי. אם במדידה בפועל נגלה שבשימוש במולטימטר דיגיטלי אין התנגדות בכיוונים קדימה ואחורה של הדיודה בבדיקה בהגדרת ההתנגדות, אבל יש התנגדות בכיוון קדימה של הדיודה בבדיקה עם מולטימטר מצביע. זה נובע בעיקר מהסיבות הבאות:
מדידות דיודות במעגלים
קודם כל, מתחי המוצא של טווח ההתנגדות של מולטימטרים אנלוגיים ומולטימטרים דיגיטליים שונים. בדרך כלל, פלט המתח הגבוה ביותר של מולטימטר אנלוגי הוא 9 וולט, בעוד שמתח המוצא הגבוה ביותר של מולטימטר דיגיטלי הוא בדרך כלל 3 וולט. יחד עם זאת, לא רק מתחי המוצא שלהם שונים, אנו בוחרים הילוכים שונים בעת המדידה, ומתחי המוצא שלהם גם שונים. מתח המוצא של גלגל ההתנגדות של מולטימטר דיגיטלי נע בין 1.0 וולט ל-3.0 וולט. מתח המוצא של ציוד ההתנגדות של מולטימטר אנלוגי גבוה בדרך כלל מזה של מולטימטר דיגיטלי. מתח המוצא של מולטימטר אנלוגי גבוה בדרך כלל מזה של מולטימטר דיגיטלי. אם מתח המוצא גדול מערך נפילת המתח של הדיודה, הדיודה יכולה להוליך. עם זאת, המולטימטר הדיגיטלי נמוך לפעמים מערך נפילת המתח של הדיודה, מה שגורם לכשל הדיודה בהולכה. זה יגרום להתנגדות אינסופית קדימה ואחורה בעת מדידת הדיודה.
שנית, מאפייני נפילת המתח של הדיודות הם שונים, מה שיגרום גם לסטייה בין התוצאות כאשר נבחר את הגדרת ההתנגדות של המולטימטר המצביע למדידת הדיודות ולתוצאות מדידת הדיודות במולטימטר דיגיטלי. לדוגמה: ערך נפילת המתח הכללי של צינורות סיליקון וצינורות גרמניום הוא {{0}}.3 וולט עד 0.6 וולט, אבל לכמה דיודות מיוחדות, כמו דיודות מתח גבוה, יש ירידת מתח הולכה גדולה יחסית של יותר מ-0.7 וולט. עם זאת, לטווח ההתנגדות של המולטימטר הדיגיטלי שלנו יש מתח נמוך ואינו יכול להוליך את הדיודה. עוברים, כך שההתנגדות תופיע אינסופית בעת המדידה.
כאשר אנו משתמשים במולטימטר דיגיטלי למדידת איכות של דיודה, עדיף לבחור את ציוד הדיודה. ציוד הדיודה של המולטימטר הדיגיטלי הוא בדרך כלל סביב 2.6 וולט, שהוא בדרך כלל גדול יותר ממפל המתח קדימה של הדיודה, והדיודה יכולה להוביל בכיוון קדימה.
אם נרצה להשתמש בהגדרת ההתנגדות כדי למדוד האם יש דליפה בדיודה, נוכל לבחור את הגדרת ההתנגדות של המולטימטר הדיגיטלי. בשלב זה, התוצאה צריכה להיות שיש התנגדות במדידה קדימה, וההתנגדות במדידה הפוכה היא אינסופית. התוצאה של מדידת מולטימטר מצביע זהה. אם המדידה גילתה שיש התנגדות בכיוון ההפוך, מה שמוכיח שהדיודה עלולה לדלוף לכיוון ההפוך. במקרה זה, עלינו להשתמש במכשיר מיוחד כדי לזהות אותו. זה לא מדויק להשתמש במולטימטר כדי למדוד אם יש לדיודה דליפה.
