כדי לזהות קבלים פגומים, לרוב משתמשים במולטימטר לזיהוי
מודד מצביע מזהה כשל בקבלים
1. איתור תקלות של קבלים לא קוטביים:
בעת הבדיקה, בצע תחילה כוונון אפס מכני במולטימטר המצביע. לאחר מכן בחר את הגדרת ה-Rx10k אוהם של המולטימטר, גע במובילי הבדיקה האדומים והשחורים של המד אל שני הפינים של הקבל שיש למדוד, וצפה בשינויים בערך ההתנגדות המצוין על ידי המולטימטר.
אם המצביע מתנדנד מעט ימינה ואז חוזר לאינסוף כאשר מובילי הבדיקה מופעלים; אם המצביע עדיין מתנדנד מעט ימינה ואז חוזר לאינסוף כאשר מובילי הבדיקה מופעלים, זה אומר שהקבל תקין.
אם המצביע נע ימינה ליד 0 כאשר המולטימטר מופעל, זה אומר שלקבל יש דליפה רצינית או התקלקל.
אם המצביע לא יכול לחזור לאינסוף לאחר נדנוד ימינה כאשר המולטימטר מופעל, זה אומר שהקבל דולף.
אם המצביע לא זז כאשר המולטימטר מופעל, זה אומר שהקבל פתוח במעגל.
2. איתור תקלות של קבלים אלקטרוליטיים:
קבלים אלקטרוליטים הם קבלים מקוטבים. לפני הבדיקה, השתמש במברג או להב שטוח כדי לפרוק את המטען שנותר בקבל. לאחר מכן חבר את כבל הבדיקה השחור של המולטימטר למסוף החיובי של הקבל, ואת כבל הבדיקה האדום למסוף השלילי, וצפה בתנופה של מצביע המד.
ברגע שהוא מחובר לראשונה, המולטימטר צריך להסיט זווית גדולה ימינה ואז לחזור שמאלה. עד שהוא נעצר איפשהו, ערך ההתנגדות הנמדד בשלב זה הוא התנגדות הבידוד הקדמית של הקבל. ההתנגדות הנמדדת לאחר החלפת מובילי הבדיקה היא התנגדות הבידוד ההפוכה של הקבל.
אם המצביע של המונה לא זז, זה אומר שקיבולת הקבל נעלמה או נשברה פנימית.
אם המונה מזהה שגם התנגדות הבידוד קדימה וגם לאחור של הקבל קטנה מאוד או 0, זה אומר שלקבל יש דליפה גדולה או שהוא קצר במעגל פנימי.

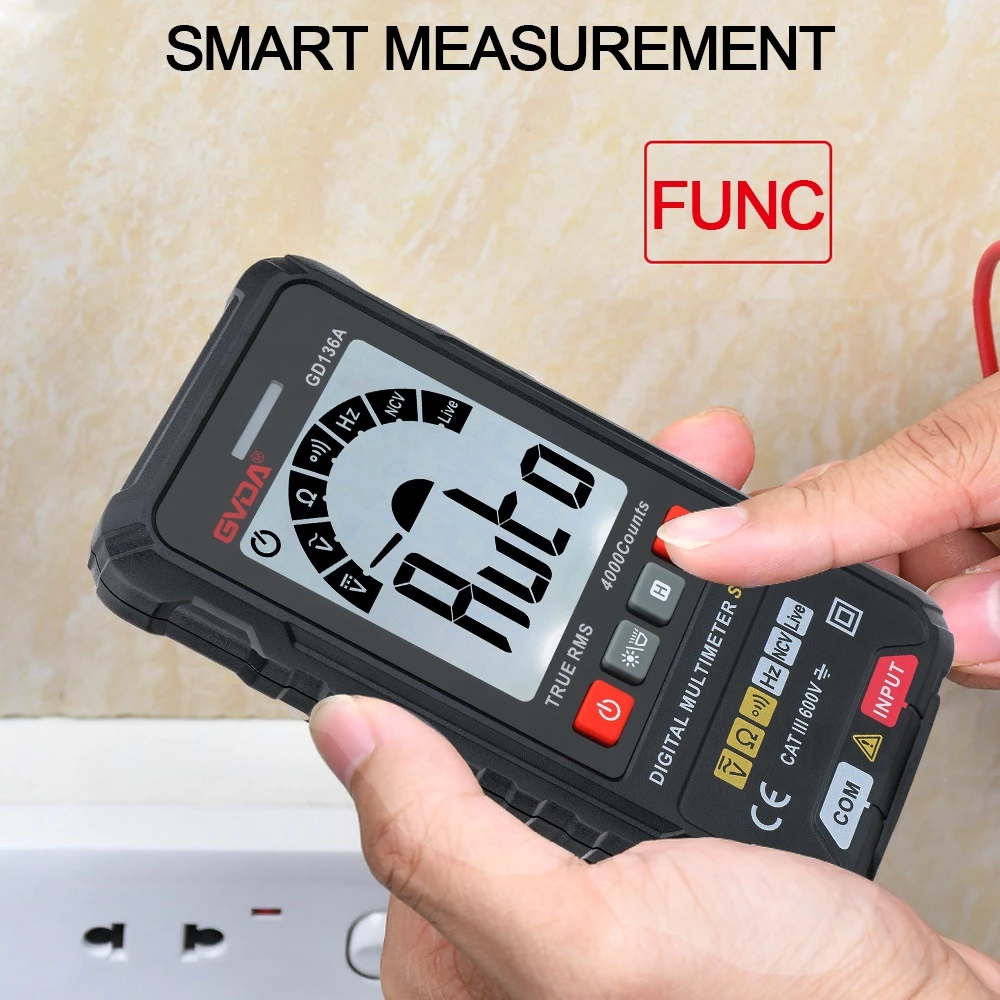

מודד דיגיטלי מזהה כשל בקבלים
הגדר את המולטימטר הדיגיטלי להגדרת הקיבול ובחר את ההגדרה המתאימה בהתאם לכמות החשמל. לאחר שהקבל הנמדד נפרק במלואו, הכנס ישירות את שני הפינים של הקבל לתוך חור הבדיקה לצורך מדידה; או השתמש בשני מובילי בדיקה כדי ליצור קשר ישיר עם פיני הקבל לצורך מדידה. בשלב זה, המולטימטר יציג ישירות את הקיבולת של הקבל הנמדד.
בעת מדידת קבל אלקטרוליטי עם מולטימטר דיגיטלי, לאחר פריקה מלאה של הקבל המיועד למדידה, יש לחבר את כבל הבדיקה האדום של המד לאלקטרודה החיובית של הקבל, ואת כבל הבדיקה השחור יש לחבר אל האלקטרודה השלילית של הקבל. מה שנמדד בזמן זה הוא התנגדות הבידוד קדימה של הקבל. להיפך, ההתנגדות הנמדדת היא התנגדות הבידוד השלילית.
טיפים להחלפת קבלים:
1. הקיבולת של הקבל החלופי צריכה להיות בעצם זהה לקבל המקורי.
2. קבלים במתח גבוה יכולים להחליף קבלים במתח נמוך, אך קבלים במתח נמוך אינם יכולים להחליף קבלים במתח גבוה.
3. קבלים בעלי קיבולת קטנה המחוברים במקביל יכולים להחליף קבלים בעלי קיבולת גדולה; קבלים בעלי קיבולת גדולה המחוברים בסדרה יכולים להחליף קבלים בעלי קיבולת קטנה.
4. ניתן להשתמש בקבלים אלקטרוליטיים בסדרה הפוכה להחלפת קבלים לא קוטביים.
5. לא ניתן להחליף קבלים תנודה בתדר גבוה וקבלים מסננים של ספק כוח בקבלים רגילים.
