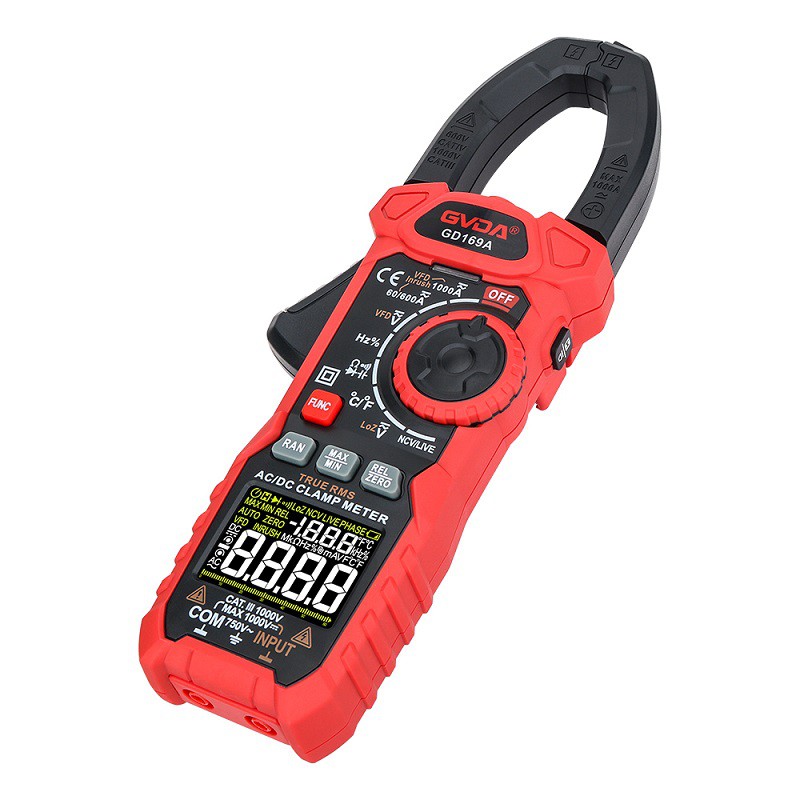

מדידת זרם תלת פאזי עם מד זרם מהדק
צריך לזהות את הזרם התלת פאזי אחד אחד, אחרי הכל, יש תופעה של זרם תלת פאזי לא מאוזן.
שיטות מדידה:
1. קודם כל יש לבחור נכון את רמת המתח של מד זרם מהדק, לבדוק האם הבידוד שלו במראה טוב, האם הוא פגום, האם המצביע מתנדנד בגמישות, האם הלסת חלודה וכו'. אומדן הזרם הנקוב לפי כוח מנוע לבחירת טווח המונה.
2. לפני השימוש במד זרם מהדק, יש לקרוא בעיון את ההוראות כדי לברר האם מדובר במד מהדק דו-תכליתי AC או AC-DC.
3. בשל הדיוק הנמוך של מד זרם המהדק עצמו, ניתן להשתמש בשיטה הבאה בעת מדידת זרמים קטנים: תחילה יש לפתול את החוט של המעגל הנבדק מספר פעמים, ולאחר מכן להכניס אותו ללסת של מד המהדק לצורך מדידה. בשלב זה, הערך הנוכחי המצוין על ידי מד המהדק אינו הערך הנמדד בפועל. הזרם בפועל צריך להיות הקריאה של מד המהדק חלקי מספר הסיבובים של החוט.
4. יש לסגור היטב את הלסתות של מד ההדק במהלך המדידה. אם יש רעש לאחר הסגירה, ניתן לפתוח את הלסתות ולחזור על כך שוב. אם עדיין לא ניתן לבטל את הרעש, עליך לבדוק אם משטחי המפרק במעגל המגנטי חלקים ונקיים. נגב נקי.
5. מד המהדק יכול למדוד רק את הזרם של חוט פאזה אחד בכל פעם, ויש למקם את החוט המיועד לבדיקה במרכז חלון המהדק, ולא ניתן להדק חוטים רב פאזיים לתוך החלון לצורך מדידה.
6. המתח של המעגל הנבדק אינו יכול לחרוג מהערך המסומן על מד המהדק, אחרת הוא עלול לגרום בקלות לתאונת הארקה או לגרום לסכנת התחשמלות.
7. מדוד את זרם העבודה של המנוע האסינכרוני מסוג כלוב בפעולה. על פי גודל הזרם, ניתן לבדוק האם המנוע פועל כרגיל, על מנת להבטיח את פעולתו הבטוחה של המנוע ולהאריך את חיי השירות שלו.
8. בעת המדידה ניתן למדוד פעם אחת לכל שלב או פעם אחת לשלושה שלבים. בשלב זה, המספר על המונה צריך להיות אפס (מכיוון שסכום הפאסור של הזרם התלת-פאזי הוא אפס). כאשר ישנם חוטים דו פאזיים בלסת, המד צריך להיות אפס. הערך המוצג על המסך הוא הערך הנוכחי של השלב השלישי. על ידי מדידת הזרם של כל שלב, ניתן לשפוט האם המנוע עמוס יתר על המידה (הזרם הנמדד עולה על ערך הזרם הנקוב). האם יש בעיה במתח אספקת החשמל, כלומר האם חוסר איזון הזרם התלת פאזי חורג מהגבול של 10 אחוז.
9. לפני המדידה עם מד המהדק, יש להעריך תחילה את גודל הזרם הנמדד, ולאחר מכן להחליט באיזה טווח להשתמש. אם אי אפשר להעריך, תוכל להשתמש תחילה בקובץ הטווח המקסימלי ולאחר מכן לשנות אותו לקטן יותר כדי לקבל קריאה מדויקת. לא ניתן להשתמש בציוד הזרם הנמוך למדידת זרמים גדולים. כדי למנוע נזק למונה.
