השימוש במולטימטר בתחזוקה

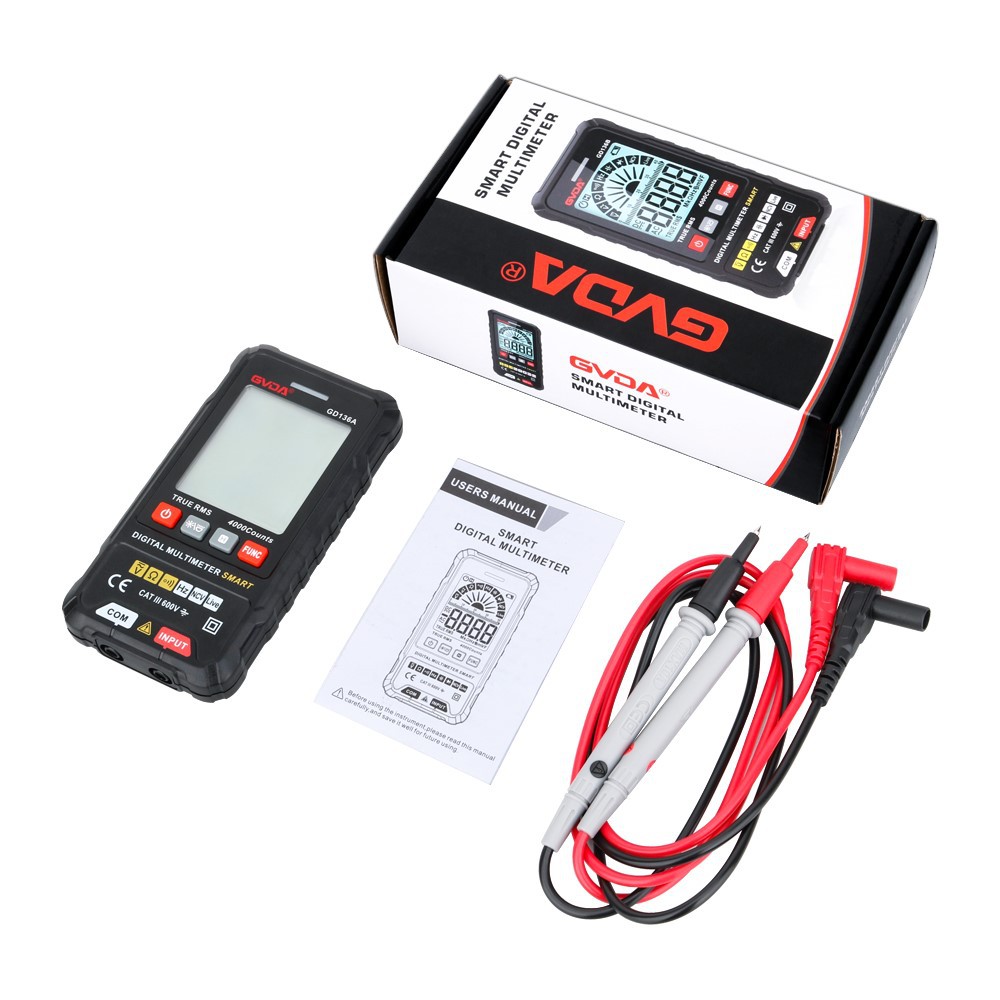

1. מודד דיגיטלי
על המולטימטר, תראה כפתור המרה כפי שמוצג באיור, המתייחס לגלגל השיניים של הכמות המשנית
V~: מייצג את ההילוך למדידת מתח AC
V -: מייצג את ההילוך למדידת מתח DC
MA: מתייחס לציוד המשמש למדידת מתח DC
Ω R: מייצג את הציוד המשמש למדידת התנגדות
HFE: מייצג את הציוד למדידת התנגדות
העט האדום על המולט מציין את הקוטב החיובי של המעגל החיצוני, בעוד שהעט השחור מציין את הקוטב השלילי של המעגל החיצוני
יתרונות: אנטי מגנטי, קריאה נוחה, תצוגה דיגיטלית מדויקת
מודד מכני
המראה של מולטימטר מכני שונה במקצת מזה של מד דיגיטלי, אבל ידיות ההילוכים שלהם דומות וגם מצבי ההילוכים שלהם זהים.
בשעון המכני, תראה חוגה כפי שמוצג בתמונה, עם שמונה סולמות על החוגה:
הסולם המסומן ב-"Ω" משמש למדידת התנגדות
הסימן "~" משמש למדידת מתח AC/DC וזרם DC
הסולם המסומן ב-"HFE" משמש למדידת טרנזיסטורים
הסולם המסומן ב-LI מודד את הזרם והמתח של העומס
הסולם המסומן ב-"DB" מודד את הרמה
3. שימוש במולטימטר
① מודד דיגיטלי: לפני המדידה, הגדר את הגלגל למצב המדידה. יש לציין שהטווח המסומן על הגיר הוא הערך המרבי
② מודד מכני: השיטה למדידת זרם ומתח זהה לנוסחה המתמטית, אך כאשר מודדים אלקטרושליליות, יש להכפיל את הקריאה בערך על הגלגל כדי לקבל את ערך המדידה. לדוגמה, אם ההילוך הנוכחי מוגדר ל-"X100" והקריאה היא 200, שאלת המדידה מוגדרת ל-"200X100=20000 Ω=20K", וסולם ה-"Ω" על החוגה הוא משמאל לימין, מגדול לקטן, בעוד האחרים משמאל לימין, מקטן לגדול
4. אמצעי זהירות:
① זמינים רק שעונים מכניים עם כוונון "נקודת אפס". לפני השימוש בשעון, בדוק אם המצביע מצביע ל"מצב האפס" השמאלי. אם לא, השתמש במברג קטן כדי לסובב באיטיות את בורג התיקון "מצב אפס מתחיל" במרכז מארז השעון, כך שהמצביע יצביע על מצב האפס.
② בעת שימוש במולטימטר, יש למקם את המכונות בצורה אופקית כדי להבטיח תפקוד תקין
③ לפני הבדיקה, יש צורך לקבוע את תוכן המדידה ולסובב את כפתור המרת הטווח לציוד המדידה המתאים המוצג כדי למנוע שריפת ראש המד. אם גודל הכמות הפיזית הנמדדת אינו ידוע, יש צורך להתחיל בבדיקה מטווח גדול
④ יש להכניס את העט בצורה נכונה לשקע המתאים
⑤ במהלך תהליך הבדיקה, אל תסובב את כפתור החלפת ההילוכים באופן שרירותי
⑥ לאחר השימוש, הקפד לכוונן את כפתור החלפת ההילוכים לטווח של מתח AC
⑦ בעת מדידת מתח וזרם DC, יש לשים לב למסוף החיובי והשלילי של המתח, לכיוון זרימת הזרם ולחיבור הנכון עם הגשש
