סיכום נקודות המפתח לשימוש באממטרים מהדק

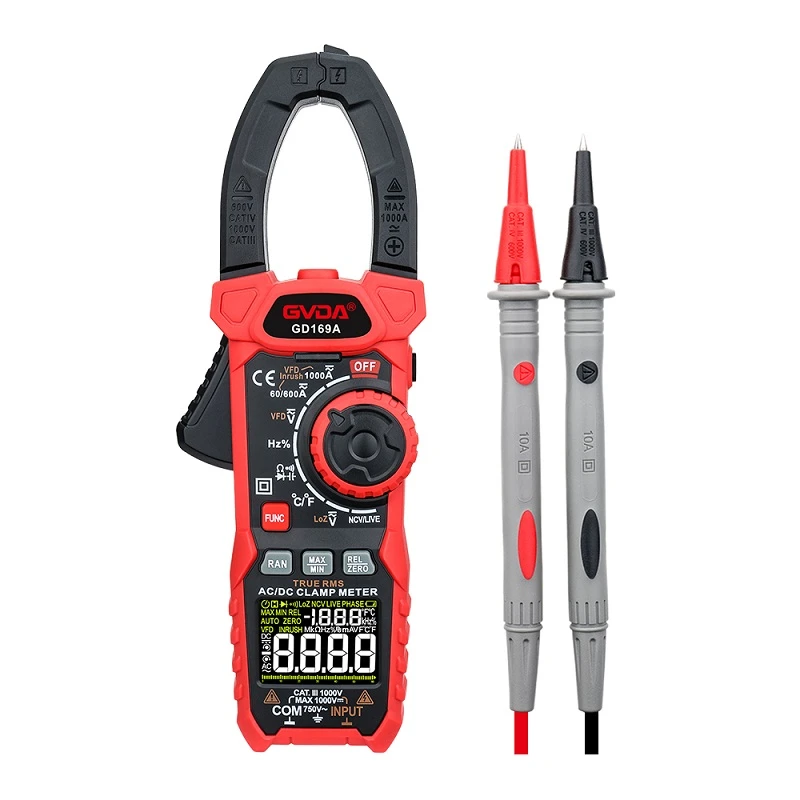

מד מהדק (מד מהדק) הוא מכשיר המשלב שנאי ודגמה נוכחיים, והוא ענף חשוב של מולטימטר דיגיטלי. עיקרון העבודה שלו זהה לזה של השנאי הנוכחי למדידת זרם. מד מהדק הוא שילוב של שנאי נוכחי ודגום. ניתן לפתוח את ליבת הברזל של השנאי הנוכחי בעת הידוק הברגים; החוט דרכו עובר הזרם המדוד יכול לעבור דרך הפער הפתוח של ליבת הברזל ללא חיתוך, וליבת הברזל תיסגר עם שחרור הברגים. חוט המעגל שנבדק שעובר בגרעין הברזל הופך לסליל העיקרי של השנאי הנוכחי, והזרם נוצר בסליל המשני דרך הזרם. כך שהדגם המחובר לסליל המשני יכול להצביע על זרם המעגל שנבדק.
ניתן לשנות את מד המהדק לטווחים שונים על ידי העברת המתג. אך אסור לפעול עם חשמל בעת העברת הילוכים. למודדי מהדק יש בדרך כלל דיוק נמוך, בדרך כלל נע בין 2.5 ל -5 רמות. כדי להקל על השימוש, ישנם גם מתגי המרה עם טווחים שונים בתוך המונה למדידת רמות שונות של זרם ומתח.
מד המהדק שימש במקור למדידת זרם AC, אך כעת יש לו גם פונקציות של מולטימטר, שיכולים למדוד מתח AC/DC, זרם, קיבול, דיודה, טרנזיסטור, התנגדות, טמפרטורה, תדר וכן הלאה.
מד מהדק הוא מכשיר המשמש למדידת הזרם של מעגל חשמלי פועל, שיכול למדוד את הזרם ללא הפרעה. זהו מכשיר חשמלי המתמחה במדידת זרמי AC גבוהים.
נקודות מפתח בטבלת המהדק
1: אובייקט גילוי
בחר במודל המבוסס על אובייקטים שונים לגילוי, זרם זרם AC, זרם DC או זרם דליפה;
2: ניתוק למפרט מוליכים גדול
בשילוב עם אתר הבדיקה, ישנם מפרטים שונים שנעים בקוטר 21 מ"מ לקוטר 53 מ"מ
3: האם יש צורך לאתר את ערך היעילות האמיתי
מדמם המהדק בשיטה הממוצעת אינו יכול לאתר נכון מעגלים לא סינוסואידיים כמו מנועים ומעגלי שנאי, איתור מעגל זה אמור להשתמש במדבק מהדק עם מצב RMS אמיתי
4: פונקציות אחרות
מודל שלא רק מזהה זרם, אלא גם משלב פונקציית גילוי והקלטת פלט
