עקרון המבנה של מד זרם מהדק שימוש במד זרם מהדק

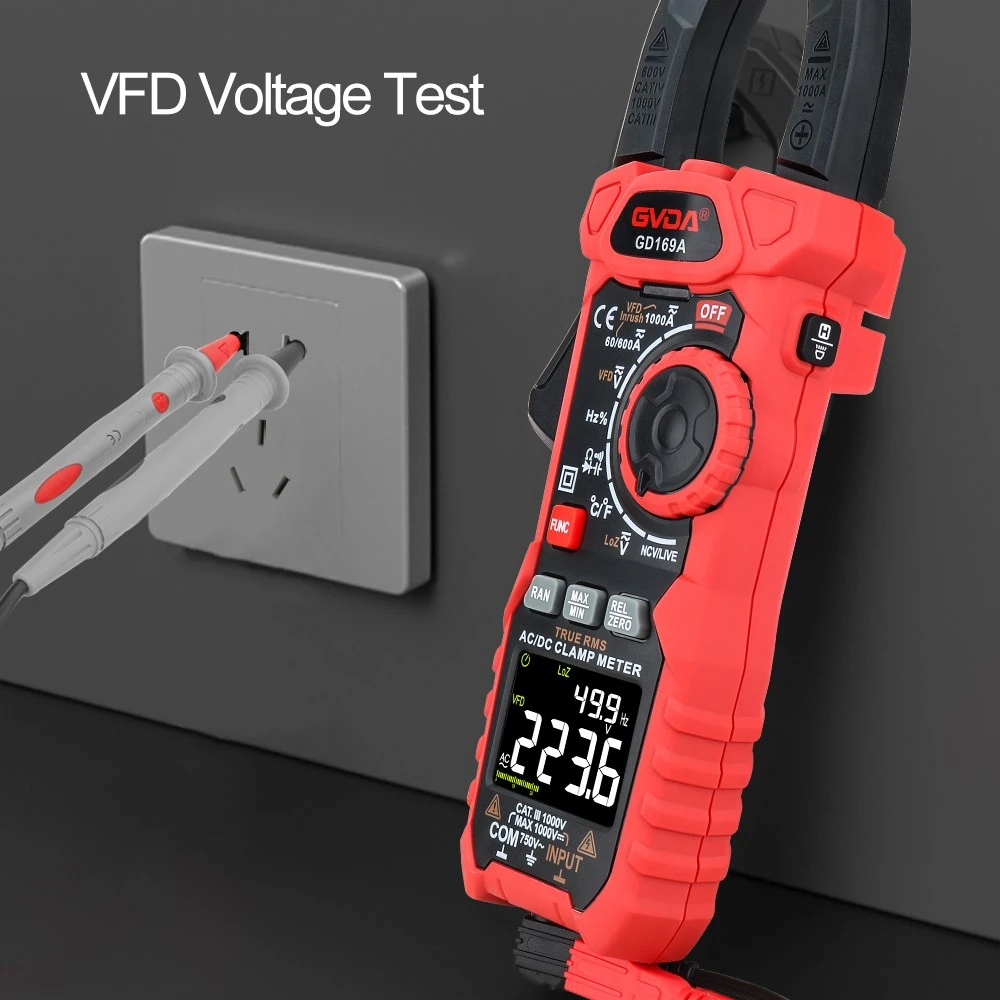

מד זרם מהדק הוא אחד המכשירים הניידים הנפוצים עבור חשמלאים. זהו מכשיר שמודד את ערך הזרם על ידי כיסוי המעגל המגנטי הניתן לפתיחה וסגירה על המוליך הנושא את הזרם הנמדד. הוא מורכב משנאי זרם ומד זרם, אשר קל לשימוש. זה יכול למדוד ישירות את זרם העבודה של ציוד חשמלי בפעולה מבלי לנתק את אספקת החשמל והקו, כדי לדעת את מצב העבודה של הציוד בזמן.
עקרון המבנה של מד זרם מהדק
מד זרם מהדק מורכב משנאי זרם ומד זרם.
ליבת הברזל של השנאי עשויה לפתח נייד ובצורת מהדק. החלק הנייד מחובר לידית 6. כאשר הידית נאחזת בחוזקה, ליבת הברזל של שנאי הזרם נפתחת, וניתן למקם את חוט הניתוק המדוד 4 במהדק, מה שהופך את חוט הניתוק לסליל הראשי של שנאי הזרם. . סגור את המהדק, ושטף מגנטי לסירוגין עובר דרך ליבת הברזל של שנאי הזרם, ויוצר זרם מושרה בפיתול המשני 5 של השנאי. מד הזרם מחובר לשני הקצוות של הפיתול המשני. ערך הזרם המצוין על ידי המצביע שלו הוא ביחס ישר לזרם העבודה של חוט הניתוק המהודק, וניתן לקרוא את ערך הזרם הנמדד ישירות מהחוגה.
שימוש במד זרם מהדק
לפני מדידה
ראשית, יש לבחור נכון את מד זרם המהדק בהתאם לסוג ורמת המתח של הזרם שיש למדוד. המתח של הקו שיש למדוד צריך להיות נמוך מהמתח הנקוב של המהדק. בעת מדידת הזרם של קווי מתח גבוה, ייבחר מהדק המתח הגבוה המתאים לרמת המתח שלו. מהדק על מד זרם של רמת מתח נמוך יכול למדוד רק את הזרם במערכת המתח הנמוך, אך אינו יכול למדוד את הזרם במערכת המתח הגבוה.
שנית, יש לבדוק נכון את המראה של מד זרם המהדק לפני השימוש. יש לבדוק את הבידוד של מד הזרם כדי לראות אם הוא תקין. הקליפה צריכה להיות נקייה מנזק והידית צריכה להיות נקייה ויבשה. אם המצביע אינו במצב אפס, יש לבצע כוונון אפס מכני. הלסת של מד אמפר מסוג מהדק צריכה להיות מחוברת בחוזקה. אם המצביע רועד, ניתן לפתוח ולסגור את הלסת שוב. אם הרעידה עדיין קיימת, יש לבדוק אותה היטב, לשים לב להסרת פסולת ולכלוך מהלסת, ולאחר מכן לבצע מדידה.
מד זרם מהדק לא יכול למדוד את הזרם של מוליך חשוף מכיוון שמד זרם המהדק חייב ליצור קשר עם הקו הנמדד. כאשר משתמשים במד מהדק מתח גבוה למדידה, יש להפעיל אותו על ידי שני אנשים. במהלך המדידה, יש ללבוש כפפות מבודדות, בעמידה על רפידה מבודדת, ואין לגעת בציוד אחר כדי למנוע קצר חשמלי או הארקה.
במהלך המדידה
ראשית, בעת השימוש, יש להדק את המפתח כדי לפתוח את הלסתות. הנח את החוט הנמדד במרכז הלסתות, ולאחר מכן שחרר את המפתח וסגור את הלסתות בחוזקה. אם יש רעש על משטח המפרק של הפלייר, יש לפתוח אותו מחדש ולסגור אותו שוב. אם עדיין יש רעש, יש לטפל במשטח המפרק כדי להבטיח קריאות מדויקות. בנוסף, אסור להדק שני חוטים בו זמנית. לאחר הקריאה, פתח את הלסתות, צא מהחוט הנמדד והגדר את ההילוך לזרם הגבוה ביותר או להילוך כבוי.
שנית, בחר את הטווח המתאים של מד זרם מסוג מהדק בהתאם לזרם הנמדד. הטווח הנבחר צריך להיות מעט גדול יותר מהערך הנוכחי הנמדד. אם לא ניתן להעריך, כדי למנוע נזק למד אמפר מהדק, המדידה צריכה להתחיל מהטווח המרבי ולהחליף הילוך בהדרגה עד שהטווח מתאים. חל איסור מוחלט להחליף את ההילוך של מד זרם מהדק במהלך המדידה. בעת העברה, החוט הנמדד יוסר מהלסת לפני החלפת ההילוך.
כאשר מודדים זרמים מתחת ל-5 אמפר, על מנת לדייק את הקריאה, אם התנאים מאפשרים, ניתן ללפף את החוט נושא הזרם הנמדד מספר פעמים ולהניח במהדק לצורך מדידה. בשלב זה, ערך הזרם האמיתי של החוט הנמדד צריך להיות שווה לערך הקריאה של המכשיר חלקי מספר סיבובי החוט המוצבים במהדק.
בעת המדידה יש לשים לב לשמירה על מרחק בטוח בין כל חלקי הגוף לגוף הטעון. המרחק הבטוח למערכות מתח נמוך הוא 0.1-0.3 מטר. בעת מדידת הזרם של כל שלב של כבלים במתח גבוה, המרחק בין ראשי הכבלים צריך להיות לפחות 300 מילימטרים, והבידוד צריך להיות טוב. רק כאשר המדידה נחשבת נוחה ניתן לבצע אותה. בעת התבוננות בתזמון השעון, יש לשים לב במיוחד לשמירה על מרחק בטוח בין הראש לחלק הטעון. המרחק בין כל חלק בגוף האדם לחלק הטעון לא צריך להיות קטן מכל אורך שעון המהדק.
בעת מדידת זרם של נתיכים מתיכים במתח נמוך או פסי פסי מתח נמוך מסודרים אופקית, יש להגן על כל שלב של נתיכים או פסים מתיכים עם חומרי בידוד לפני המדידה כדי למנוע גרימת קצרים בין פאזה לפאזה. כאשר שלב אחד של הכבל מוארק, חל איסור מוחלט למדוד כדי למנוע התמוטטות קרקע ופיצוץ הנגרמים מרמת בידוד נמוכה של ראש הכבל, מה שעלול לסכן את הבטיחות האישית.
לאחר מדידה
לאחר המדידה, אם מד זרם מהדק של מד זרם מהדק משמש למדידה, הערך המצוין יהיה שונה מאוד מהערך הנמדד בפועל, או אפילו לא תהיה אינדיקציה. הסיבה היא שראש מהדק אמפרמטר של המערכת המגנטו-אלקטרית מחובר לסליל המשני של השנאי, ומתח הראש מתקבל מהסליל המשני. על פי עקרון האינדוקציה האלקטרומגנטית, הכוח האלקטרו-מוטיבי של השראות הדדית הוא E2=4.44fW Ф m. לא קשה לראות מההודעה לציבור שגודל כוח האלקטרו-מוטיבציה השראות הדדית עומד ביחס ישר לתדר. כאשר משתמשים במד מהדק מסוג זה למדידת זרם הרוטור, בשל התדר הנמוך על הרוטור, המתח המתקבל על ראש המונה יהיה קטן בהרבה מאשר בעת מדידת זרם תדר הספק זהה (מכיוון שראש המונה מסוג זה מיועד עבור תדר מתח AC 50Hz). לפעמים הזרם קטן מאוד ואינו יכול אפילו להפוך את אלמנט המיישר בראש המונה למוליך, ולכן מד המהדק אינו מציין או שהערך המצוין שונה באופן משמעותי מהערך בפועל.
