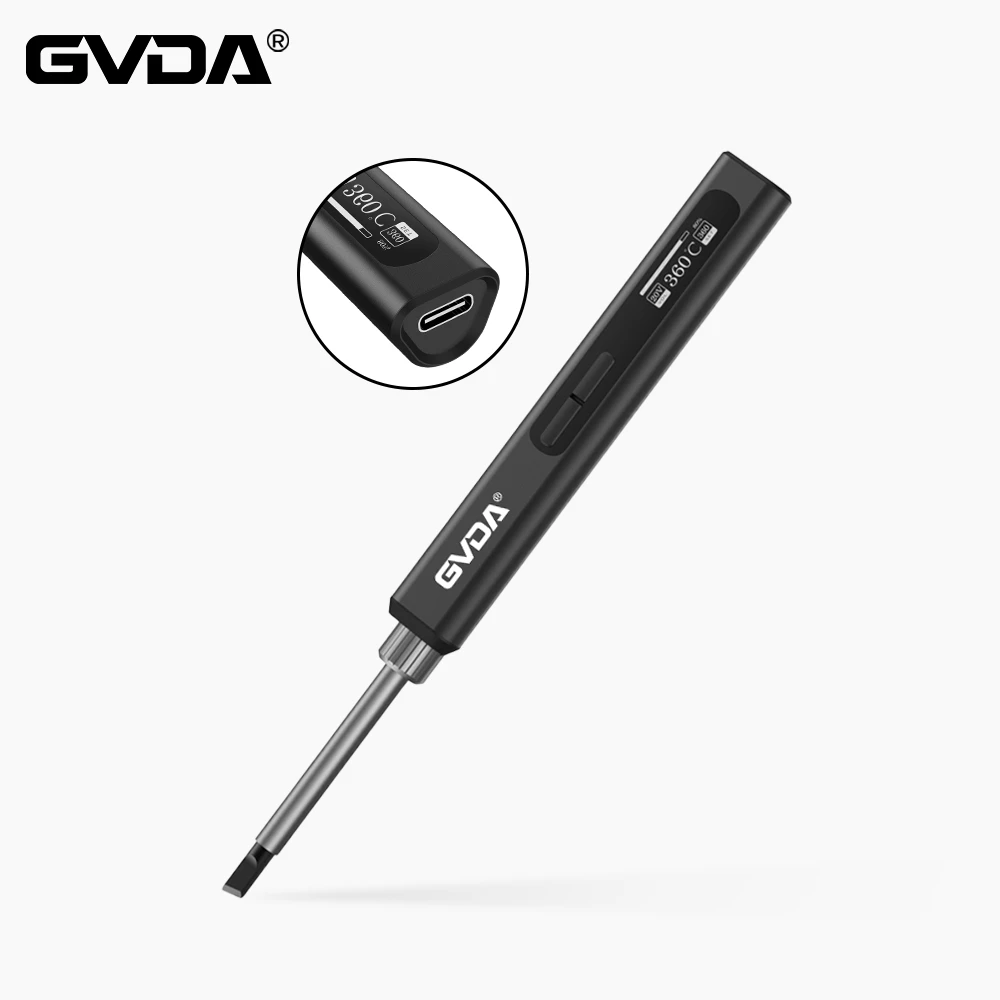

מלחם - שיטת ריתוך רכיבי SMD
1 לפני ההלחמה, יש למרוח שטף על הרפידה, ולטפל בה במגהץ כדי למנוע פחחות לקויה או חמצון של הרפידה, וכתוצאה מכך הלחמה לקויה, ובדרך כלל אין צורך לעבד את השבב.
2 השתמש בפינצטה כדי למקם בזהירות את שבב ה-QFP על ה-PCB, היזהר לא לפגוע בפינים כדי ליישר אותם עם הרפידות, וודא שהשבב ממוקם בכיוון הנכון. כוונן את הטמפרטורה של המלחם ליותר מ-300 מעלות צלזיוס, טבלו את קצה המלחם עם כמות קטנה של הלחמה, לחץ כלפי מטה על השבב המיושר בעזרת כלי, הוסף כמות קטנה של הלחמה לפינים בשניים מצבים אלכסוניים, ועדיין החזק את השבב והלחם את הפינים בשני המצבים האלכסוניים כך שהשבב יהיה קבוע ולא ניתן להזזה. לאחר הלחמת הפינות הנגדיות, בדוק שוב אם מיקום השבב מיושר. התאם או הסר ויישר מחדש על PCB במידת הצורך.
3 כאשר מתחילים להלחים את כל הפינים, יש להוסיף הלחמה לקצה המלחם, ולצפות את כל הפינים בהלחמה כדי לשמור על הפינים רטובים. גע בקצה המלחם עד קצה כל סיכה בשבב עד שתוכל לראות הלחמה זורמת לתוך הסיכה. בעת ההלחמה, שמור את קצה המלחם מקביל לפין המיועד להלחמה כדי למנוע חפיפה עקב הלחמה מוגזמת.
4 לאחר שכל הפינים מולחמים, הרטיבו את כל הפינים בשטף כדי לנקות את ההלחמה ולסלק עודפי הלחמה במידת הצורך כדי למנוע קצרים והקפות אפשריים. לבסוף, השתמש בפינצטה כדי לבדוק אם יש הלחמה כוזבת. לאחר השלמת הבדיקה, הסר את השטף מלוח המעגלים, ספוג את המברשת הקשה באלכוהול ונגב בזהירות לאורך כיוון הסיכה עד שהשטף ייעלם.
5 רכיבי התנגדות-קיבול SMD קלים יחסית להלחמה. אתה יכול לשים תחילה פח על נקודת הלחמה, ואז לשים קצה אחד של הרכיב, ולהשתמש בפינצטה כדי להדק את הרכיב. לאחר הלחמת קצה אחד, בדוק אם הוא ממוקם נכון; אם כבר הוצב, ולאחר מכן הלחמה בקצה השני. אם הפינים דקים מאוד, ניתן בשלב השני להוסיף פח לסיכות השבב, ואז להדק את הליבה בפינצטה, להקיש קלות על קצה השולחן ולהסיר את עודפי ההלחמה. בשלב השלישי, מלחם לא צריך פחחות, והלחמה ישירות. כאשר אנו מסיימים את עבודת הריתוך של מעגל, עלינו לבדוק את איכות חיבורי ההלחמה במעגל, לתקן ולתקן ריתוך. מפרקי הלחמה העומדים בקריטריונים הבאים נחשבים
מפרקי הלחמה מוסמכים:
①חיבורי הלחמה יוצרים קשת פנימית (צורה חרוטית)
② חיבורי ההלחמה הכוללים צריכים להיות שלמים, חלקים, ללא חרירים וכתמי רוזין.
③אם יש מובילים וסיכות, אורך הפינים החשופים שלהם צריך להיות בין 1-1.2MM.
