מדד התנגדות פלט של ספק כוח מוסדר

מדד התנגדות פלט של ספק כוח מוסדר

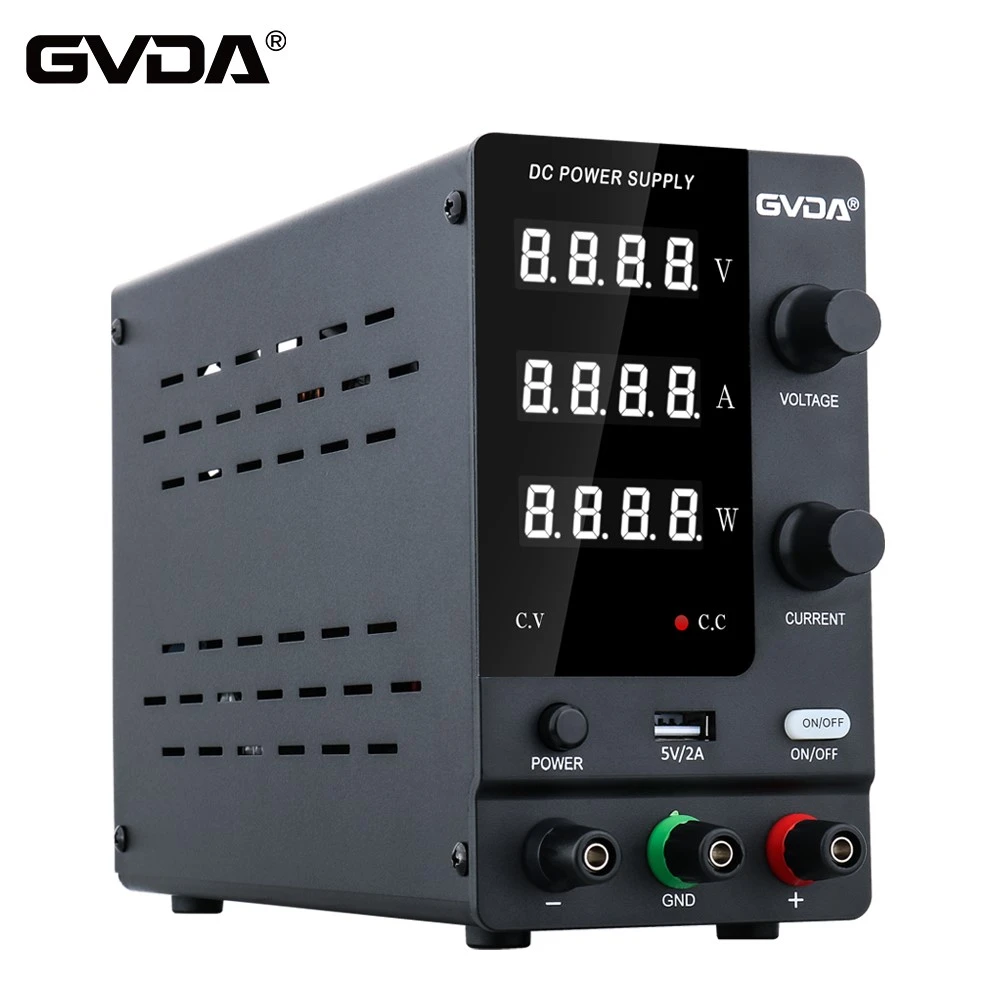

מדד איכות של ספק כוח מוסדר

מתח המוצא Uo של מעגל מווסת המתח יושפע משלושה גורמים: מתח הכניסה UI, זרם העומס Io וטמפרטורת הסביבה T, כלומר
Uo=f(UI,Io,T)

לכן, ניתן לרשום את הביטוי הכללי של הווריאציה של מתח המוצא של ספק הכוח המוסדר כ-Uo=f(UI, Io, T)

ניתן לראות כי ארבעת האינדיקטורים העיקריים המשקפים את איכות אספקת החשמל המוסדרת DC הם Su, Ro, ST ו-Ur. הדברים הבאים מוסברים בהתאמה כדלקמן:

(1) מחירי התאמת קלט ומקדמי רגולטורים

אנו קוראים ליחס בין השינוי במתח הכניסה המיושר והמסונן לשינוי במתח המוצא הנגרם ממנו כגורם ויסות מתח הכניסה. למעשה, היחס בין השונות היחסית של מתח המוצא למתח הכניסה משמש לעתים קרובות לאפיון ביצועי ויסות המתח של ספק הכוח, הנקרא מקדם ויסות המתח. בהגדרה ניתן לכתוב או
(2) התנגדות פלט

במקרה של מתח כניסה וטמפרטורה קבועים, היחס בין שינוי מתח המוצא לשינוי זרם העומס מוגדר כהתנגדות המוצא, מסומן כ

הסימן השלילי בנוסחה אומר ש-ΔUo ו-ΔIo משתנים בכיוון ההפוך.

(3) מקדם טמפרטורה

במקרה של מתח כניסה ומעגל עומס קבועים, השינוי במתח המוצא הנגרם על ידי שינוי טמפרטורת היחידה הוא מקדם הטמפרטורה או סחף הטמפרטורה של ספק הכוח המוסדר, שנרשם כ

(4) מתח אדוות

במקרה של זרם הפעלה מדורג, ערך רכיב AC במתח המוצא הופך למתח האדוות. הסמל של הערך האפקטיבי של מתח האדוות הוא Ur, וניתן להתייחס ל-UIr כווריאציה של מתח הכניסה. ברור שמעגל ווסת המתח עצמו ידכא את הווריאציה הזו. אז Ur≈SuUIr

לפעמים יחס דחיית האדוות משמש לעתים קרובות כדי לתאר את גודל מתח האדוות, שנכתב כ-20 lg(UIr/Ur)(dB). ברור שככל שיחס דחיית האדוות גדול יותר, כך ייטב.

עבור מעגל ווסת מתח בעל ביצועים גבוהים, ככל שארבעת האינדיקטורים שהוזכרו לעיל קטנים יותר, כך ייטב.
