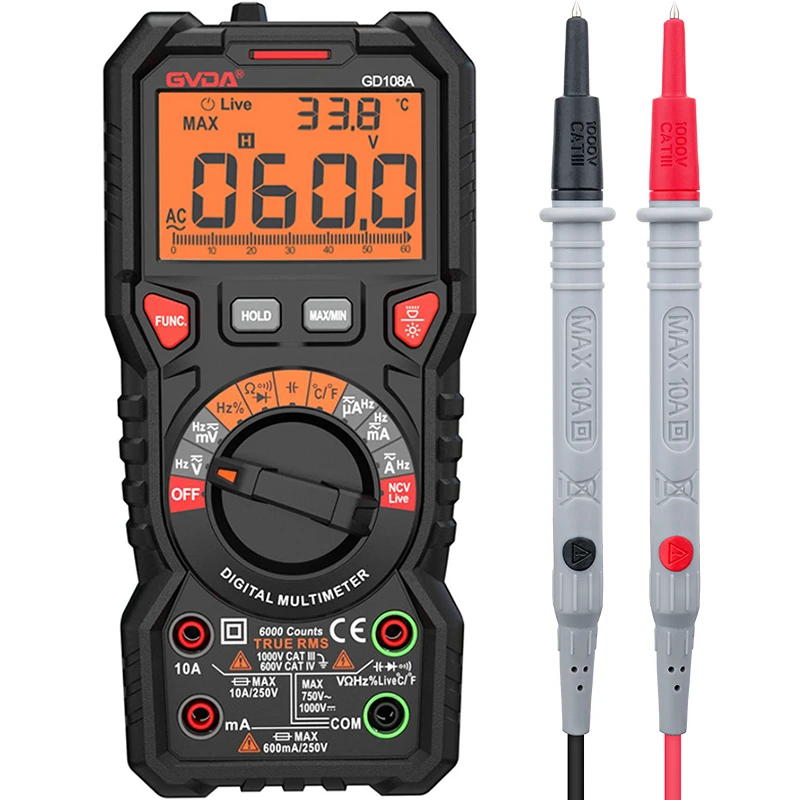

מולטימטר למדידת איכות קבלי השבבים

מולטימטר למדידת איכות קבלי השבבים

1. כוונן גם את המולטימטר לגלגל האוהם המתאים. העיקרון של בחירת ההילוכים הוא: קבלים של 1μF משתמשים בהילוכים של 20K, 1-100קבלים של μF משתמשים בהילוכים של 2K, יותר מ-100, μF משתמשים ב-200 הילוכים.

2. כדי לשפוט את הקוטביות, הגדר תחילה את המולטימטר ל-100 או 1K אוהם. בהנחה שקוטב אחד חיובי, חבר אליו את הכבל השחור, את המוליך האדום לקוטב השני, רשום את ערך ההתנגדות ולאחר מכן פרק את הקבל. כלומר, תן לשני הקטבים ליצור קשר, ואז שנה את מוביל הבדיקה כדי למדוד את ההתנגדות. כבל הבדיקה השחור עם התנגדות גדולה מחובר לקוטב החיובי של הקבל.

3. לאחר מכן חברו את העט האדום של המולטימטר לקוטב החיובי של הקבל, ואת העט השחור לקוטב השלילי של הקבל. אם התצוגה גדלה באיטיות מ-0, ולבסוף מוצג סמל ההצפה 1, הקבל תקין. אם הוא תמיד מוצג כ-0, הקבל מקוצר פנימי. אם 1 מוצג, הקבל מנותק פנימי.

כיצד לשפוט את האיכות של קבלי שבבים עם מולטימטר דיגיטלי?

איתור קבלים קבועים

1. זיהוי קבלים קטנים מתחת ל-10pF

מכיוון שהקיבולת של הקבל הקבוע מתחת ל-10pF קטנה מדי, מדידה עם מולטימטר יכולה לבדוק באופן איכותי רק אם יש דליפה, קצר חשמלי פנימי או תקלה. בעת המדידה, אתה יכול להשתמש בבלוק המולטימטר R×10k, ולהשתמש בשני עטי בדיקה כדי לחבר את שני הפינים של הקבל כרצונך, וערך ההתנגדות צריך להיות אינסופי. אם ההתנגדות הנמדדת (המצביע מתנדנד ימינה) היא אפס, זה אומר שהקבל ניזוק מדליפה או התמוטטות פנימית.

2. גלה אם הקבל הקבוע 10PF~0.01μF טעון, ולאחר מכן שפוט אם הוא טוב או רע. המולטימטר בוחר בלוק R×1k. הערך של שתי הטריודות הוא מעל 100, וזרם החדירה צריך להיות קטן. ניתן לבחור 3DG6 וטריודות סיליקון אחרות ליצירת צינור מורכב. מובילי הבדיקה האדומים והשחורים של המולטימטר מחוברים בהתאמה לפולט e ולקולט c של הצינור המרוכב. בשל אפקט ההגברה של הטריודה המרוכבת, תהליך הטעינה והפריקה של הקבל הנבדק מוגבר, כך שהמטוטלת של מצביע המולטימטר מוגברת, דבר שנוח לתצפית. יש לציין כי במהלך פעולת הבדיקה, במיוחד כאשר מודדים קבלים בעלי קיבולת קטנה, יש צורך להחליף שוב ושוב את הפינים של הקבל הנבדק לנקודות מגע A ו-B, על מנת לראות בבירור את התנופה של מצביע המולטימטר.

3. עבור קבלים קבועים מעל 0.01μF, ניתן להשתמש בבלוק R×10k של המולטימטר כדי לבדוק ישירות האם לקבל יש תהליך טעינה והאם יש קצר חשמלי או דליפה פנימית, והקיבולת של ניתן להעריך את הקבל לפי משרעת המצביע המתנדנד ימינה.

איתור קבלים אלקטרוליטיים

1. מכיוון שהקיבולת של קבלים אלקטרוליטיים גדולה בהרבה מזו של קבלים קבועים כלליים, בעת המדידה, יש לבחור טווחים מתאימים ליכולות שונות. על פי הניסיון, באופן כללי, ניתן למדוד את הקיבול בין 1 ל-47μF בבלוק R×1k, וניתן למדוד את הקיבול הגדול מ-47μF בבלוק R×100.

2. חבר את כבל הבדיקה האדום של המולטימטר אל האלקטרודה השלילית ואת כבל הבדיקה השחור אל האלקטרודה החיובית. ברגע המגע הראשון, מצביע המולטימטר יסטה ימינה במידה רבה (עבור אותו בלוק חשמלי, ככל שהקיבולת גדולה יותר, הנדנדה גדולה יותר), ואז בהדרגה שמאלה יסובב עד שהוא נעצר בנקודה מסוימת עמדה. ערך ההתנגדות בשלב זה הוא התנגדות הדליפה קדימה של הקבל האלקטרוליטי, שהיא מעט גדולה יותר מהתנגדות הדליפה ההפוכה. חווית השימוש בפועל מראה שהתנגדות הדליפה של קבלים אלקטרוליטיים צריכה להיות בדרך כלל מעל כמה מאות קילו-קולטים, אחרת, היא לא תפעל כראוי. בבדיקה, אם אין תופעת טעינה בכיוון קדימה ואחורה, כלומר המחט לא זזה, זה אומר שהקיבולת נעלמה או שהמעגל הפנימי נשבר; לא ניתן יותר להשתמש.

3. עבור קבלים אלקטרוליטיים שהסימנים החיוביים והשליליים שלהם אינם ידועים, ניתן להשתמש בשיטה שלעיל למדידת התנגדות דליפה לקביעתם. כלומר, תחילה יש למדוד את התנגדות הדליפה באופן שרירותי, לזכור את גודלה, ולאחר מכן להחליף את מובילי הבדיקה למדידת ערך התנגדות. זה עם ערך ההתנגדות הגדול יותר בשתי המדידות הוא שיטת החיבור קדימה, כלומר, כבל הבדיקה השחור מחובר לאלקטרודה החיובית, והכובל האדום מחובר לאלקטרודה השלילית. ד? השתמשו במולטימטר כדי לחסום את החשמל, והשתמשו בשיטה של ​​טעינה קדימה ואחורה לקבל האלקטרוליטי. על פי גודל המצביע המתנדנד ימינה, ניתן להעריך את הקיבולת של הקבל האלקטרוליטי.

איתור קבלים משתנים

1. סובב בעדינות את הפיר ביד, הוא אמור להרגיש חלק מאוד, והוא לא אמור להרגיש רופף ומהודק או אפילו תקוע. כאשר ציר המוביל נדחף קדימה, אחורה, למעלה, למטה, שמאלה, ימינה וכו', הציר המסתובב לא אמור להיות משוחרר.

2. סובב את הפיר ביד אחת, וגעת בקצה החיצוני של קבוצת הסרט הנע ביד השנייה. אתה לא צריך להרגיש שום רפיון. לא ניתן להשתמש יותר בקבל משתנה עם מגע גרוע בין הציר המסתובב לצלחת הנעה.

3. הכניסו את המולטימטר לבלוק R×10k, חברו את שני עטי הבדיקה לחלק הנעים של הקבל המשתנה ולטרמינל של החתיכה הקבועה ביד אחת, וסובבו לאט את הפיר ביד השנייה. צריך להיות נייח באינסוף. בתהליך של סיבוב הציר המסתובב, אם המצביע לפעמים מצביע על אפס, זה אומר שיש נקודת קצר בין החלק הנע לחלק הקבוע; אם נתקלת בזווית מסוימת, קריאת המולטימטר אינה אינסופית אלא ערך התנגדות מסוים, המצביע על כך שהקבל המשתנה נע. ישנה תופעת דליפה בין הפלטה לסטטור.

כיצד למדוד את איכות קבלי השבבים?

כיצד למדוד את איכות קבלי השבבים? קבלי SMD משמשים בתעשיות האלקטרוניקה הגדולות. בגלל הגודל והמראה הקטן שלהם, אל תבלבל אותם בעת מדידת מספר רב של קבלים SMD, כדי למנוע תחזוקה משנית. השיטות הטובות והרעות למדידת קבלי שבבים הן כדלקמן:

1: פונקציית קבלים ושיטת ייצוג.

לקבל שני מוטות מתכת עם תווך בידוד ביניהם. המאפיינים של קבלים הם בעיקר לחסום DC ו-AC, ולכן הם משמשים בעיקר לצימוד בין-שלבי, סינון, ניתוק, עקיפה וכוונון אותות. קבלים מיוצגים על ידי "C" בתוספת מספר במעגל, כגון C8, המייצג את הקבל שמספרו 8 במעגל.

2: סיווג קבלים.

הקבלים מחולקים ל: קבלים דיאלקטריים בגז, קבלים דיאלקטריים נוזליים, קבלים דיאלקטריים מוצקים אורגניים, קבלים דיאלקטריים מוצקים אורגניים וקבלים אלקטרוליטיים לפי אמצעים שונים. לפי הקוטביות, הוא מחולק לקבלים קוטביים וקבלים לא קוטביים. על פי המבנה ניתן לחלק אותו ל: קבל קבוע, קבל משתנה, קבל כוונון עדין.

3: יחידת קיבולת קבל ועמידה במתח.

יחידת הקיבול הבסיסית היא F (חוק), ויחידות נוספות הן: מיליפאראד (mF), מיקרופארד (uF), ננופארד (nF) ופיקופראד (pF). מכיוון שהקיבולת של היחידה F גדולה מדי, אנו רואים בדרך כלל את היחידות של μF, nF ו-pF. קשר המרה: 1F=1000000μF, 1μF=1000nF=1000000pF.

לכל קבל יש את ערך מתח העמידות שלו, מבוטא ב-V. באופן כללי, ערך מתח העמידות הנומינלי של קבלים ללא אלקטרודות גבוה יחסית: 63V, 100V, 160V, 250V, 400V, 600V, 1000V וכו'. מתח העמידות של קבלים קוטביים יחסית נָמוּך. בדרך כלל, ערכי מתח העמידות הנומינליים הם: 4V, 6.3V, 10V, 16V, 25V, 35V, 50V, 63V, 80V, 100V, 220V, 400V וכו'.

4: קיבולת הקבל.

קיבולת הקבל מציינת את כמות האנרגיה החשמלית שניתן לאחסן. השפעת החסימה של הקבל על אות AC נקראת תגובתיות קיבולית, הקשורה לתדירות ולקיבול של אות AC. התגובה הקיבולית XC=1/2πfc (f מייצגת את התדר של אות AC, ו-C מייצגת את הקיבול).

5: להבחין ולמדוד את האלקטרודות החיוביות והשליליות של הקבל.

הבלוק השחור עם הסימן על הקבל הוא האלקטרודה השלילית. ישנם שני חצי עיגולים על מיקום הקבל על ה-PCB, והפין המתאים לחצי העיגול הצבעוני הוא הקוטב השלילי. שימושי גם להשתמש באורך הסיכות כדי להבחין בין הרגליים הארוכות החיוביות והשליליות כחיוביות והרגליים הקצרות כשליליות.

כאשר איננו יודעים את הקוטב החיובי והשלילי של הקבל, נוכל למדוד אותו באמצעות מולטימטר. המדיום בין שני הקטבים של הקבל אינו מבודד מוחלט, וההתנגדות שלו אינה אינסופית, אלא ערך סופי, בדרך כלל מעל 1000 מגה אוהם. ההתנגדות בין שני הקטבים של הקבל נקראת התנגדות בידוד או התנגדות דליפה. זרם הדליפה של הקבל האלקטרוליטי קטן (התנגדות דליפה גדולה) רק כאשר המסוף החיובי של הקבל האלקטרוליטי מחובר לספק הכוח החיובי (עט בדיקה שחור כאשר נעשה שימוש בבלוק החשמלי), והמסוף השלילי מחובר ל- מסוף שלילי של ספק הכוח (עט הבדיקה האדום כאשר המתח חסום). להיפך, זרם הדליפה של הקבל האלקטרוליטי עולה (התנגדות הדליפה יורדת).

אם אתה לא יודע את זה, אתה יכול תחילה להניח שקוטב מסוים הוא קוטב "פלוס", המולטימטר בוחר בלוק R*100 או R*1K, ולאחר מכן לחבר את הקוטב המשוער "פלוס" לכובל הבדיקה השחור של מולטימטר, והאלקטרודה השנייה מחוברת לכובל הבדיקה האדום של המולטימטר. מובילי הבדיקה מחוברים, וניתן לקרוא ישירות את הסולם שבו המחט נעצרת (ערך ההתנגדות של המחט בצד שמאל גדול) עבור מולטימטר דיגיטלי. לאחר מכן פרק את הקבל (שני הלידים נוגעים זה בזה), ולאחר מכן החלף את שני מובילי הבדיקה למדוד שוב. בשתי המדידות, כאשר המיקום האחרון של מחט השעון הוא משמאל (או שערך ההתנגדות גדול), כבל השעון השחור מחובר לאלקטרודה החיובית של הקבל האלקטרוליטי.

6: שיטת תיוג קבלים ושגיאת קיבולת.

שיטות התיוג של הקבלים מתחלקות ל: שיטת תיוג ישיר, שיטת תיוג צבע ושיטת תיוג מספרים. עבור קבלים גדולים יחסית, נעשה שימוש לעתים קרובות בשיטה הסטנדרטית הישירה. אם זה {{0}}.005, זה אומר 0.005uF=5nF. אם זה 5n, זה אומר 5nF.

שיטת מספרים סטנדרטית: בדרך כלל, שלוש ספרות משמשות לייצוג הקיבולת, שתי הספרות הראשונות מייצגות ספרות משמעותיות, והספרה השלישית היא החזקה של 10. לדוגמה: 102 פירושו 10x10x10PF=1000PF, 203 פירושו 20x10x10x10PF.

שיטת קידוד הצבע, לאורך כיוון מובילי הקבלים, משתמשת בצבעים שונים כדי לייצג מספרים שונים, הטבעת הראשונה והשנייה מייצגות את הקיבול, והצבע השלישי מייצג את מספר האפסים אחרי הספרות המשמעותיות (יחידה: pF). הערכים המיוצגים על ידי הצבעים הם: שחור=0, חום=1, אדום=2, כתום=3, צהוב=4, ירוק=5, כחול=6, סגול=7, אפור=8 ולבן=9.

שגיאת הקיבול מיוצגת על ידי הסמלים F, G, J, K, L ו-M, והשגיאות המותרות הן בהתאמה ±1 אחוז, ±2 אחוז, ±5 אחוז, ±10 אחוז, ±15 אחוז ו-±20 בהתאמה אחוזים.
