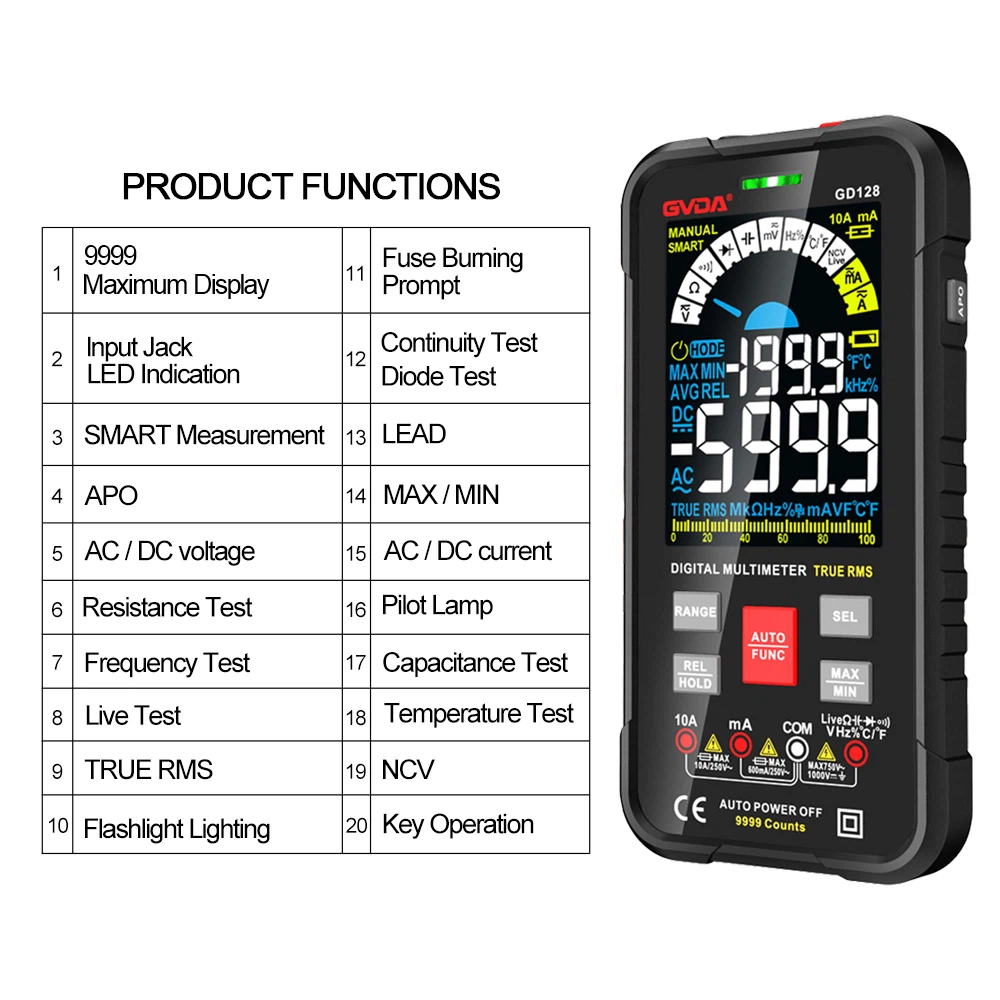

מולטימטר - עצות תחזוקה
1. קבע את הקוטביות של קבלים אלקטרוליטיים ללא סימנים
תחילה יש לקצר ולפרוק את הקבל, לאחר מכן לסמן את שני הלידים כ-A ו-B, להגדיר את המולטימטר ל-R×100 או R×1, לחבר את כבל הבדיקה השחור למוליך A, ואת כבל הבדיקה האדום למוליך B. . קרא לאחר שהמצביע דומם, קצר לאחר המדידה. לאחר מכן חברו את כבל הבדיקה השחור לכובל B, ואת כבל הבדיקה האדום לכובל A, השוו את שתי הקריאות, כבל הבדיקה השחור עם ערך ההתנגדות הגדול יותר מחובר לקוטב החיובי, וכבל הבדיקה האדום מחובר ל הקוטב השלילי.
2. מדידת LED
קח קבל אלקטרוליטי בעל קיבולת גדולה מ-100 uF (ככל שהקיבולת גדולה יותר, התופעה ברורה יותר), תחילה טען אותו במולטימטר עם גיר R×100, חבר את כבל הבדיקה השחור לאלקטרודה החיובית של הקבל, ו מוביל הבדיקה האדום לאלקטרודה השלילית. לאחר הטעינה, שנה את כבל הבדיקה השחור לחיבור האלקטרודה השלילית של הקבל, וחבר את הדיודה פולטת האור הנבדקת בין כבל הבדיקה האדום לאלקטרודה החיובית של הקבל. אם הנורית נדלקת ואז נכבית בהדרגה, זה טוב. בשלב זה, כבל הבדיקה האדום מחובר לקוטב השלילי של הדיודה פולטת האור, והקוטב החיובי של הקבל מחובר לקוטב החיובי של הדיודה פולטת האור. אם הדיודה פולטת האור לא נדלקת, הפוך את שני הקצוות שלה וחבר אותה מחדש לבדיקה. אם הוא עדיין לא נדלק, זה אומר שהדיודה פולטת האור פגומה.
3. זיהוי Photocoupler
המולטימטר צריך להשתמש בהתנגדות R×100, במקום R×10k, למקרה שמתח הסוללה גבוה מכדי לשבור את הדיודה פולטת האור. חבר את מובילי הבדיקה האדומים והשחורים למסוף הקלט כדי למדוד את ההתנגדות קדימה ואחורה. בדרך כלל, ההתנגדות קדימה היא עשרות אוהם, וההתנגדות ההפוכה היא כמה אלפי אוהם עד עשרות אוהם יבש. אם ההתנגדות קדימה ואחורה דומות, זה אומר שהנורית פגומה. המולטימטר בוחר את קובץ ההתנגדות R×1. חבר את מובילי הבדיקה האדומים והשחורים למסוף היציאה, ומדוד את ההתנגדות קדימה ואחורה, הקרובות ל-∞ בתנאים רגילים, אחרת צינור האור ייפגע. בחר את טווח ההתנגדות R×10 של המולטימטר, חבר את מובילי הבדיקה האדומים והשחורים למסופי הכניסה והיציאה בהתאמה, ומדוד את התנגדות הבידוד בין הצינור פולט האור לצינור קולט האור (אם אפשר, השתמש במגוהמטר כדי למדוד את התנגדות הבידוד שלו. היא צריכה להיות מעט נמוכה מערך מתח העמידות המותר של המצמד הנבדק), והתנגדות הבידוד בין הצינור פולט האור לצינור קולט האור צריכה להיות ∞ רגילה.
4. איתור נגדי פוטו
בעת הבדיקה, סובב את המולטימטר למצב R×1 k, ושמור על פני השטח קולט האור של הנגד הפוטו מאונך לאור הנכנס, כך שההתנגדות הנמדדת ישירות על המולטימטר היא התנגדות האור. לאחר מכן שים את הנגד הפוטו במקום חשוך לחלוטין, ואז ההתנגדות הנמדדת על ידי המולטימטר היא ההתנגדות הכהה. אם התנגדות האור היא כמה אלפי אוהם עד עשרות אלפי אוהם, וההתנגדות הכהה היא כמה עד עשרות מגה אוהם, זה אומר שנגד הפוטו טוב.
5. איתור נזקי דיודה בלייזר
הסר את דיודת הלייזר ומדוד את ההתנגדות שלה. בנסיבות רגילות, ההתנגדות ההפוכה צריכה להיות אינסופית, וההתנגדות קדימה צריכה להיות 20kΩ~40kΩ. אם ההתנגדות הנמדדת קדימה עולה על 50kΩ, זה מצביע על כך שביצועי דיודת הלייזר ירדו; אם ההתנגדות קדימה שלו עולה על 90kΩ, זה מצביע על כך שהצינור פגום ולא ניתן יותר להשתמש בו.
