שיטת מדידת איכות הטרנזיסטורים עם מולטימטר

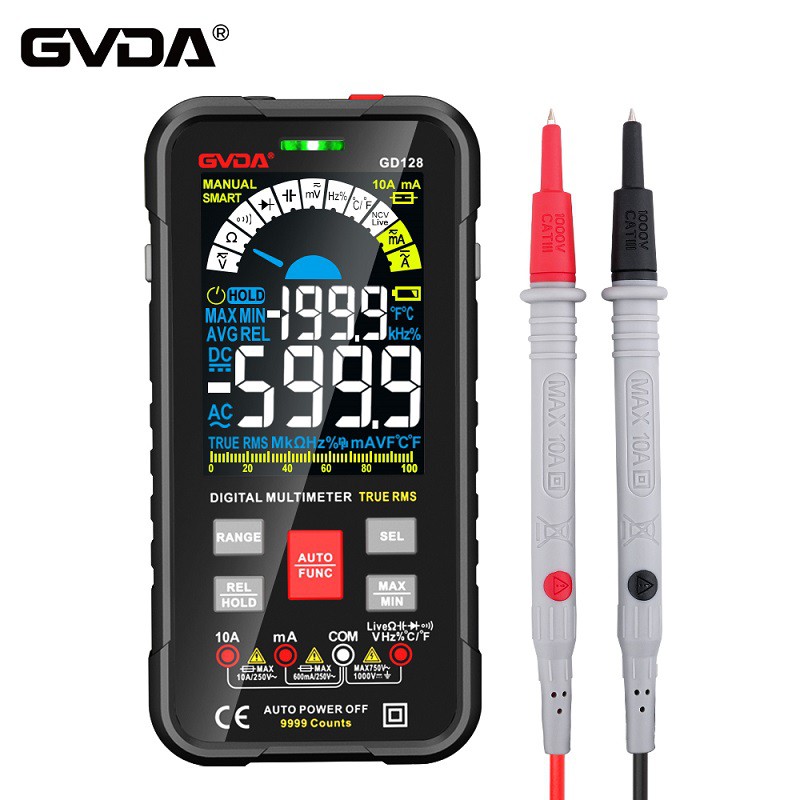

ראשית, חבר את המולטימטר למסוף דיודת הבדיקה. השתמש בבדיקה האדומה של המולטימטר כדי לגעת באחד מסיכות הטרנזיסטור, והשתמש בבדיקה האחרת של המולטימטר כדי לבדוק את הסיכות שנותרו עד לקבלת התוצאה הבאה:
1. אם הבדיקה השחורה של טרנזיסטור מחוברת לאחד מסיכותיו ושני הסיכות האחרות שניהם מתנהלים עם תצוגת מתח כאשר נמדדים עם בדיקה אדומה, אז טרנזיסטור זה הוא טרנזיסטור PNP, והסיכה המחוברת לבדיקה השחורה היא בסיס B של הטרנזיסטור. כאשר נבדק בשיטה לעיל, אם המתח של הבדיקה האדומה של מולטימטר המחובר לאחד מסיכותיו מעט גבוה יותר, אז סיכה זו היא פולט הטרנזיסטור, והסיכה שנותרה עם מתח נמוך יותר היא האספן C.
2. אם הבדיקה האדומה של טרנזיסטור מחוברת לאחד מסיכותיו ושני הסיכות האחרות שניהם מתנהלים עם תצוגת מתח כאשר נמדדים עם בדיקה שחורה, אז טרנזיסטור זה הוא טרנזיסטור NPN, והסיכה המחוברת לבדיקה האדומה היא בסיס B של הטרנזיסטור. כאשר נבדק בשיטה לעיל, אם המתח של הבדיקה השחורה של מולטימטר המחובר לאחד מהסיכות שלו מעט גבוה יותר, אז הסיכה הזו היא פולט הטרנזיסטור, והסיכה שנותרה עם מתח נמוך יותר היא האספן C.
שיטה נוספת היא להשתמש בציוד HFE לשיפוט. לאחר קביעת סוג הבסיס והטרנזיסטור של הטרנזיסטור, הכנס את בסיס הטרנזיסטור לחור המדידה של ערך LU בהתאם למיקום הבסיס וסוג הטרנזיסטור, והכניס את שני הסיכות האחרות לשניים משלושת חורי המדידה שנותרו. שימו לב בגודל הנתונים במסך התצוגה, מצא את האספן והפולט של הטרנזיסטור, החלף עמדות ואז למדוד שוב. שימו לב לערך במסך התצוגה, חזרו על המדידה ארבע פעמים והשוו ותצפו. הערך המרבי שנמדד הוא גורם ההגברה הנוכחי של הטרנזיסטור, התואם לאספן ואלקטרודות פולט של הטרנזיסטור.
