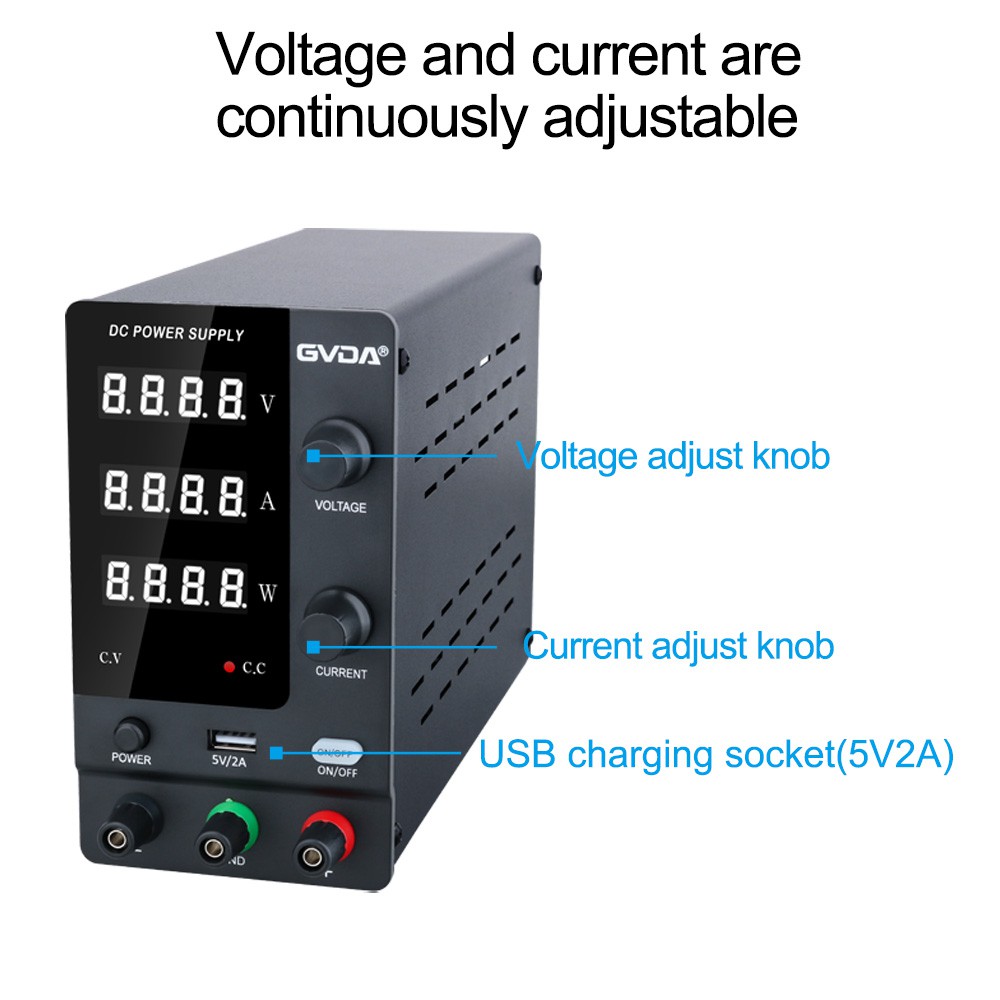

האם ספק הכוח המתחלף מגושם?
כאשר המתג מחובר, זרם יזרום ממתח הכניסה, VIN, אל הראשוני של השנאי, ואל המתג. הפעם דיודה קדימה D5 תהיה מוטה קדימה. לעומת זאת, דיודות עם גלגלים חופשיים מוטות הפוכה. המשרן L1 וקבל המוצא C2 ייטענו והזרם יזרום מהפיתול המשני למוצא. במהלך תקופת הכיבוי, לא נמשך זרם מהכניסה, אך הזרם על הפיתול הראשי ימשיך להימשך על פני מהדק RCD עד שהאנרגיה שלמעלה תתפוגג. כאשר הליבה דולפת אנרגיה, הדיודה (D2) ב-RCD תהיה מוטה הפוכה. הדיודה הקדמית תהיה מוטה לאחור מכיוון שהזרם אינו נמשך ממקור הקלט VIN.
מצד שני, הדיודה החופשית תהיה מוטה קדימה. גם המשרן L1 וגם הקבל C2 משתמשים באנרגיית טעינה כדי לספק את דרישות ההספק של העומס. טופולוגיות רבות זמינות עבור ממירי מיתוג DCDC כגון חצי גשר, גשר מלא, תהודה (למשל LLC) או push-pull. בגלל פעולת המיתוג, טופולוגיות אלו הן ספקי כוח במצב מתג המורכבים ממספר ממירי מיתוג, בשילוב עם הממירים שנדונו לעיל. למעשה, זהו ספק כוח המשתמש בטכנולוגיית אלקטרוניקת כוח מודרנית כדי לשלוט על יחס זמני המיתוג ושומר תמיד על מתח מוצא יציב. מיתוג ספקי כוח מורכבים בדרך כלל מאפנון רוחב דופק (PWM), והבקרה מורכבת מ-ICs ו-MOSFETs. עם התפתחות האלקטרוניקה, מיתוג אספקת החשמל גם מתפתח כל הזמן. נכון להיום, נעשה שימוש נרחב בספקי כוח מיתוג בציוד אלקטרוני בגלל גודלם הקטן, משקלם הקל ויעילותם הגבוהה. זוהי שיטת אספקת חשמל לפיתוח תעשיית המידע האלקטרוני.
