האם ניתן למדוד מתגי קירבה עם מולטימטר?
ניתן למדוד את מתג הקרבה בעזרת מודד; גם שיטת המדידה פשוטה מאוד, פשוט התייחסו אליה כאל מתג.
אז בואו נלמד מהו מתג הקרבה הזה בדיוק.
מתג קרבה, כפי שהשם מרמז, הוא מתג שפועל רק כשהוא "קרוב". יש לסווג את מתג הקרבה כמתג מיקום, וההבדל הגדול ביותר ממתג הנסיעה הנפוץ שלנו הוא שמתג הקרבה יכול להשלים את עבודת מדידת המיקום מבלי לגעת באובייקט המדידה.
בקיצור, המהות של מתגי הקרבה היא עדיין מתגים, אבל עקרון העבודה של מתג זה שונה. נכון לעכשיו, ניתן לחלק באופן גס את מתגי הקרבה הנפוצים בשוק לקטגוריות הבאות:
מתג קירבה פוטואלקטרי: באמצעות החזרת האור, כאשר יש מכשול החוסם את האור הנפלט, המכשיר יפיק אות הפעלה או כיבוי.
מתג קירבה מסוג אולם: ייתכן שעדיין לא הכרת את המילה אולם. למעשה, הול הוא סוג של מעגל שרגיש לחומרים מגנטיים. כאשר מזוהה עצם מגנטי, המעגל ישתנה ויוציא את אות ההפעלה/כיבוי המתאים דרך מעגל המרה
מתג קירבה קיבולי: כשמדובר במתגים קיבוליים, עלינו להבין את נושא הקבוע הדיאלקטרי. כאשר חפץ עובר בין שני הלוחות של קבל, הקבוע הדיאלקטרי משתנה, ויוצר אות אשר לאחר מכן מומר ומופץ דרך מעגל.

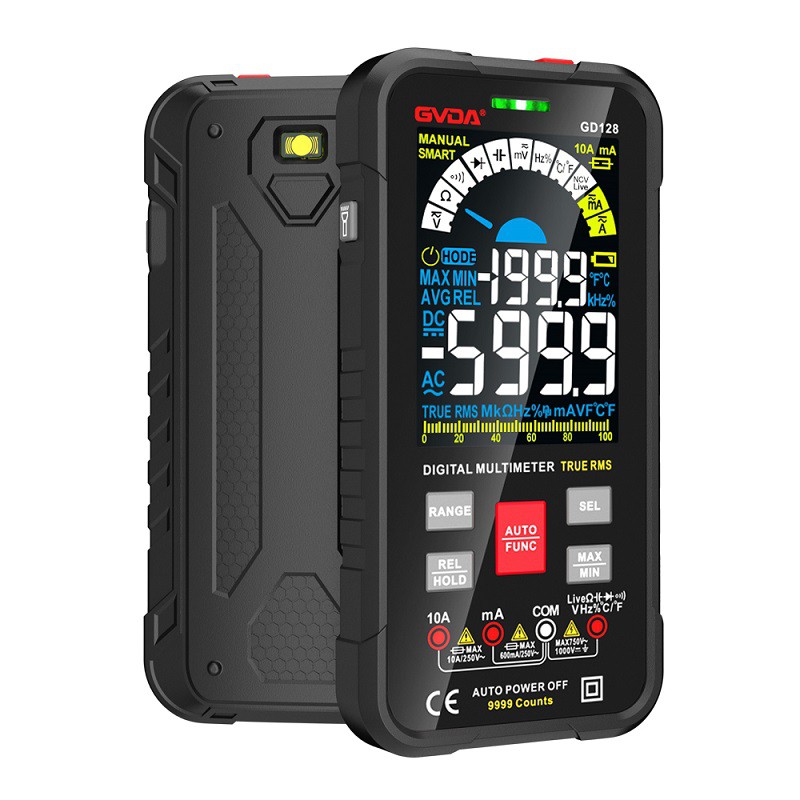

כיצד להשתמש במולטימטר למדידת מתגי קרבה?
למרות שזה גם מתג, המדידה של מתג הקרבה הזה היא קצת מיוחדת. אם נמדוד אותו ישירות, בהחלט לא נוכל למדוד שום דבר כי מתג הקרבה הזה מצריך אספקת חשמל בזמן פעולה רגילה, ממש כמו מכשיר חשמלי שצריך לחבר למקור מתח, ורובם הם 24V DC.
לכן, חיבור מתג הקרבה למקור מתח הוא השלב הראשון במדידה.
לאחר אספקת חשמל למתג הקרבה, עלינו להבין גם את שיטת החיווט הפנימי שלו. אם ניקח כדוגמה את מתג הקרבה של שלושת החוטים, חברים שמבינים בידע מסוים במעגל יכולים לראות בקלות שההפעלה-כיבוי של מתג הקרבה קשורה לטרנזיסטור. כאשר המעגל הראשי של מתג הקרבה חש באובייקט, זה יגרום לשינוי הפעלה-כיבוי בתוך המעגל. זה יהווה מעגל סגור בשני קצוות העומס באיור, כלומר מתווסף ספק כוח 24V לשני צידי העומס. זהו למעשה עקרון העבודה של מתג הקרבה.
