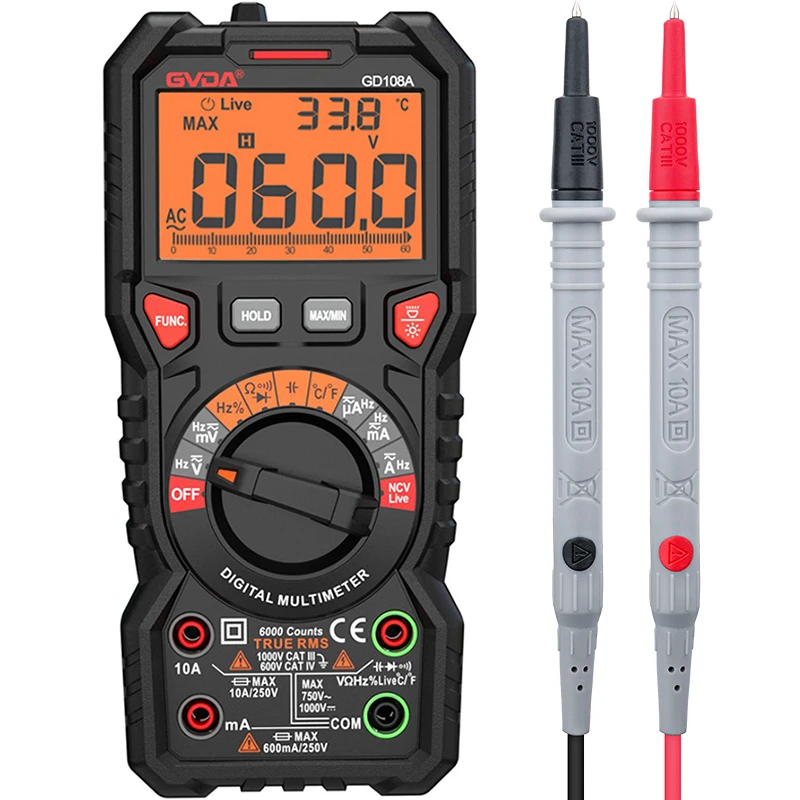

כיצד להשתמש בקובץ ההתנגדות של המולטימטר

כיצד להשתמש בקובץ ההתנגדות של המולטימטר

(1) מדוד את ההתנגדות בעזרת מולטימטר

טווח האוהם של מולטימטר יכול למדוד את ההתנגדות של מוליך. רמת האוהם מיוצגת על ידי "Ω" ומחולקת לארבע רמות: R×1, R×10, R×100 ו-R×1K. בחלק מהמולטימטרים יש גם קבצי R×10k. השתמש בציוד המולטימטר אוהם למדידת ההתנגדות, בנוסף לדרישות שיש לעשות לפני השימוש, עליך לבצע גם את השלבים הבאים.

1. כוונו את מתג הבורר להילוך R×100, וקצרו את שני עטי הבדיקה כדי לכוונן את כפתור כוונון מיקום האפס של מיקום האוהם, כך שהמחט תצביע על מיקום האפס בקצה הימני של סולם ההתנגדות. קַו. אם לא ניתן לכוונן את המצביע לאפס, זה אומר שמתח הסוללה בשעון אינו מספיק, ויש להחליף את הסוללה.

2. השתמש בשני עטי בדיקה כדי לגעת בהתאמה בשני הפינים של ההתנגדות שיש למדוד לצורך מדידה. קרא נכון את ערך ההתנגדות שמצביע המצביע, ולאחר מכן הכפל בהגדלה (הילוך R×100 צריך להיות מוכפל ב-100, הילוך R×1k צריך להיות מוכפל ב-1000...). הוא ערך ההתנגדות של הנגד הנמדד.

3. על מנת לדייק את המדידה, המצביע צריך להיות קרוב למרכז קו הקנה מידה בעת המדידה. אם זווית הסטייה של המצביע קטנה, יש להשתמש בהילוך R×1k, ואם זווית הסטייה של המצביע גדולה, יש להחליף את הילוך R×1O או R×1. לאחר כל החלפת הילוך, יש לכוונן שוב את כפתור כוונון האפס האוהמי, ולאחר מכן למדוד שוב.

4. לאחר המדידה, יש לשלוף את כבלי הבדיקה, ולכוון את מתג הבורר להילוך "OFF" או להילוך מתח AC מקסימלי. הנח את המולטימטר.

בעת מדידת התנגדות, שימו לב ל:

1. יש להסיר את ההתנגדות הנמדדת מהמעגל ולאחר מכן למדוד.

2. אין לגעת בשני עטי הבדיקה יחד במשך זמן רב.

3. שתי ידיים אינן יכולות לגעת במוטות המתכת של שני מובילי הבדיקה או בשני הפינים של ההתנגדות הנבדקת בו זמנית. עדיף להחזיק את שני מובילי הבדיקה ביד ימין (כמתואר באיור 3-8).

4. אם לא נעשה שימוש בציוד האוהם במשך זמן רב, יש להסיר את הסוללה מהשעון.

אימון מיומנויות מדידת התנגדות עם מולטימטר

מטרה לשלוט בשימוש בגלגל האוהם של המולטימטר, ולתרגל מדידת ההתנגדות באמצעות המולטימטר.

מודד ציוד 10 נגדים עם טבעות צבע שונות בערכי התנגדות

(1) הכנס 10 נגדים על הקרטון. לפי עיגול הצבע על הנגד, כתוב את הערך הנומינלי שלהם.

(2) כוונן את המולטימטר כנדרש, הכנס אותו להילוך R×100, וכוונו את כפתור כוונון אפס הילוך אוהם לאפס.

(3) מדוד 10 התנגדויות בהתאמה. כתוב את המדידה ליד ההתנגדות. בעת המדידה, שימו לב שיש להכפיל את הקריאה בהגדלה.

(4) אם זווית הנטייה של המצביע גדולה מדי או קטנה מדי במהלך המדידה, יש לשנות אותה ולאחר מכן למדוד אותה. לאחר ההזזה, יש לאפס אותו שוב לפני שניתן יהיה להשתמש בו.

(5) בדקו אחד את השני. כמה מתוך 10 הנגדים מדדת נכון? השווה את הערך הנמדד לערך הנומינלי כדי להבין את השגיאה של כל נגד.

(6) אחסן את המולטימטר כנדרש.

שיטות זיהוי וניסיון של נגדים:

1. איתור נגדים קבועים. א? ניתן למדוד את ערך ההתנגדות בפועל על ידי חיבור שני מובילי בדיקה (ללא קשר לחיוב ולשלילי) לפינים בשני קצוות הנגד. על מנת לשפר את דיוק המדידה, יש לבחור את הטווח בהתאם לערך הנומינלי של ההתנגדות הנמדדת. בשל היחס הלא ליניארי של הסולם האוהמי, החלק האמצעי שלו מחולק דק יחסית, ולכן ערך חיווי המצביע צריך לרדת ככל האפשר למיקום האמצעי של הסולם, כלומר בטווח של 20 אחוז עד 80 אחוז רדיאן מתחילת הסקאלה המלאה, כך שהמדידה תהיה מדויקת יותר. רמת השגיאה משתנה בהתאם להתנגדות. מותרות שגיאות של ±5 אחוזים, ±10 אחוזים או ±20 אחוזים בין הקריאה לערך ההתנגדות הנומינלית, בהתאמה. אם הוא לא תואם וחורג מטווח השגיאה, זה אומר שערך ההתנגדות השתנה. ב? הערה: בעת בדיקה, במיוחד כאשר מודדים התנגדויות עם ערך התנגדות של עשרות קילוגרם או יותר, אין לגעת במובילי הבדיקה ובחלקים המוליכים של ההתנגדות; ההתנגדות שתיבדק מרותכת מהמעגל, ולפחות ראש אחד חייב להיות מרותך כדי להימנע מהמעגל. רכיבים אחרים בבודק ישפיעו על הבדיקה ויגרמו לשגיאות מדידה; למרות שניתן לקבוע את ערך ההתנגדות של הנגד הטבעת הצבעונית לפי סימן הטבעת הצבעונית, עדיף להשתמש במולטימטר כדי לבדוק את ערך ההתנגדות האמיתי שלו בעת השימוש בו.

2. איתור עמידות צמנט. השיטה ואמצעי הזהירות לאיתור התנגדות צמנט זהים לחלוטין לאלו לזיהוי התנגדות קבועה רגילה.

3. איתור נגדי נתיך. במעגל, כאשר נגד הפתיל מתמזג ופותח את המעגל, ניתן לשפוט זאת על פי הניסיון: אם נמצא כי פני הנגד של הפתיל שחורים או שרוף, ניתן להסיק שהעומס כבד מדי, וה הזרם העובר דרכו עולה על הערך המדורג פעמים רבות; אם אין עקבות על פני השטח שלו והמעגל פתוח, פירוש הדבר שהזרם הזורם רק שווה או מעט גדול מערך ההיתוך המדורג שלו. לשיפוט איכות הנגד הנתיך ללא כל עקבות על פני השטח, ניתן למדוד אותו בעזרת בלוק המולטימטר R×1. כדי להבטיח את דיוק המדידה, יש להלחים קצה אחד של הנגד הנתיך מהמעגל. אם ערך ההתנגדות הנמדד הוא אינסופי, זה אומר שנגד הנתיך לא הצליח לפתוח את המעגל. אם ערך ההתנגדות הנמדד רחוק מהערך הנומינלי, זה אומר שערך ההתנגדות השתנה ואין להשתמש בו יותר. בתרגול התחזוקה, נמצא כי ישנם גם מעט נגדי נתיך מקולקלים ומקוצרים במעגל, ויש לשים לב גם בעת הבדיקה.

4. איתור פוטנציומטר. בעת בדיקת הפוטנציומטר, סובב תחילה את הידית כדי לראות אם סיבוב הידית חלק, האם המתג גמיש, האם צליל ה"קליק" ברור כאשר המתג מופעל וכיבוי, והאזינו לחיכוך בין נקודת מגע בתוך הפוטנציומטר וגוף ההתנגדות. סאונד, אם יש צליל "רשרוש", זה אומר שהאיכות לא טובה. בעת בדיקה עם מולטימטר יש לבחור תחילה את מחסום ההתנגדות המתאים של המולטימטר לפי ערך ההתנגדות של הפוטנציומטר שייבדק, ולאחר מכן לבצע את הזיהוי לפי השיטה הבאה.

א. השתמש בעצירת האוהם של המולטימטר כדי למדוד את שני הקצוות של "1" ו- "2". הקריאה צריכה להיות ערך ההתנגדות הנומינלי של הפוטנציומטר. אם המצביע של המולטימטר לא זז או שערך ההתנגדות שונה מאוד, זה מצביע על כך שהפוטנציומטר פגום. ב? בדוק אם המגע בין הזרוע הניידת של הפוטנציומטר לבין יריעת ההתנגדות טובה. השתמש בהילוך האוהם של המולטימטר כדי למדוד את שני הקצוות של "1", "2" (או "2", "3"), וסובב את מוט הפוטנציומטר נגד כיוון השעון למצב קרוב ל"כבוי", ככל שהוא קטן יותר. ערך ההתנגדות בזמן זה. הטוב יותר. לאחר מכן סובב לאט את השוק בכיוון השעון, ערך ההתנגדות צריך לעלות בהדרגה, והמצביע בראש המטר צריך לנוע בצורה חלקה. כאשר השוק מסובב למצב הקיצוני "3", ערך ההתנגדות צריך להיות קרוב לערך הנומינלי של הפוטנציומטר. לדוגמה, המצביע של המולטימטר קופץ במהלך סיבוב ידית הפיר של הפוטנציומטר, מה שמצביע על כך שלמגע הנייד יש מגע פגום.

5. זיהוי תרמיסטור מקדם טמפרטורה חיובי (PTC). בעת הבדיקה, השתמש בבלוק המולטימטר R×1, אותו ניתן לחלק לשני שלבים: A? זיהוי טמפרטורה רגילה (טמפרטורת פנים קרובה ל-25 מעלות); בהשוואה לערך ההתנגדות הנומינלי, זה נורמלי אם ההפרש בין השניים הוא בטווח של ±2Ω. אם ערך ההתנגדות בפועל שונה מדי מערך ההתנגדות הנומינלי, זה אומר שהביצועים שלה גרועים או פגומים. ב? זיהוי חימום; על בסיס בדיקת טמפרטורה רגילה, בדיקת השלב השני - ניתן לבצע זיהוי חימום, מקור חום (כגון מלחם חשמלי) מחומם קרוב לתרמיסטור PTC, וערך ההתנגדות שלו מנוטר באמצעות מולטימטר ב- באותו זמן אם זה עולה עם עליית הטמפרטורה, אם כן, זה אומר שהתרמיסטור תקין, אם אין שינוי בערך ההתנגדות, זה אומר שהביצועים שלו הידרדרו ולא ניתן להשתמש בו ברציפות. היזהר לא למקם את מקור החום קרוב מדי לתרמיסטור PTC או ליצור קשר ישירות עם התרמיסטור כדי למנוע שריפה שלו.

6. זיהוי תרמיסטור מקדם טמפרטורה שלילי (NTC).

(1), למדוד את ערך ההתנגדות הנומינלית Rt

השיטה של ​​מדידת תרמיסטור NTC עם מולטימטר זהה לשיטת מדידת התנגדות קבועה רגילה, כלומר, בחירת מחסום חשמלי מתאים על פי ערך ההתנגדות הנומינלי של תרמיסטור NTC יכולה למדוד ישירות את הערך האמיתי של Rt. עם זאת, מכיוון שהתרמיסטורים של NTC רגישים מאוד לטמפרטורה, יש לשים לב לנקודות הבאות בעת הבדיקה: A?Rt נמדד על ידי היצרן כאשר טמפרטורת הסביבה היא 25 מעלות, לכן כאשר מודדים Rt עם מולטימטר, זה צריך להיות גם נמדד בטמפרטורת הסביבה. זה מתבצע כאשר הוא קרוב ל-25 מעלות כדי להבטיח את מהימנות הבדיקה. ב? כוח המדידה לא יעלה על הערך שצוין, כדי למנוע את שגיאת המדידה הנגרמת על ידי ההשפעה התרמית של הזרם. ג? שימו לב לפעולה נכונה. בעת הבדיקה, אל תצבוט את גוף התרמיסטור בידיים כדי למנוע שטמפרטורת גוף האדם תשפיע על הבדיקה.

(2), מקדם טמפרטורה משוער t

תחילה יש למדוד את ערך ההתנגדות Rt1 בטמפרטורת החדר t1, לאחר מכן להשתמש במלחם חשמלי כמקור חום, קרוב לתרמיסטור Rt, למדוד את ערך ההתנגדות RT2, ולהשתמש במדחום למדידת הטמפרטורה הממוצעת t2 על פני הטרמיסטור RT בזמן זה לפני החישוב.

7. איתור וריסטור. השתמש בגוש R×1k של המולטימטר כדי למדוד את התנגדות הבידוד קדימה ואחורה בין שני הפינים של הווריסטור, שניהם אינסופיים, אחרת, זרם הדליפה גדול. אם ההתנגדות הנמדדת קטנה, הווריסטור פגום ולא ניתן להשתמש בו.

8. זיהוי של photoresistor. א? כסה את החלון מעביר האור של הפוטו-נגד בפיסת נייר שחורה. בשלב זה, המצביע של המולטימטר נשאר כמעט ללא שינוי, וערך ההתנגדות קרוב לאינסוף. ככל שהערך גדול יותר, כך ביצועי הפוטו-נגד טובים יותר. אם ערך זה קטן מאוד או קרוב לאפס, זה אומר שנגד הפוטו נשרף וניזוק ולא ניתן יותר להשתמש בו. ב? כוון מקור אור לחלון מעביר האור של הפוטו-נגד. בשלב זה, המצביע של המולטימטר אמור להיות בעל תנופה גדולה יחסית, וערך ההתנגדות יופחת באופן משמעותי. ככל שהערך קטן יותר, כך ביצועי הפוטו-נגד טובים יותר. אם ערך זה גדול מאוד או אפילו אינסופי, זה מצביע על כך שהמעגל הפתוח הפנימי של נגד הפוטו פגום ולא ניתן להשתמש בו יותר. ג? יישר את החלון מעביר האור של הפוטו-נגד לאור הנכנס, והשתמש בפיסת נייר שחורה קטנה כדי לנער את החלק העליון של חלון מגן האור של הפוטו-נגד כדי לגרום לו לקלוט אור לסירוגין. בשלב זה, המצביע של המולטימטר צריך להסתובב ימינה ושמאלה עם הרעד של הנייר השחור. אם המצביע של המולטימטר עוצר תמיד במיקום מסוים ואינו מתנדנד עם הרעידה של הנייר, זה אומר שהחומר הרגיש לאור של הפוטו-נגד נפגע.
