כיצד להשתמש במד זרם מהדק כדי לזהות זרם
הוראות
בעת שימוש במד זרם מהדק לזיהוי הזרם, הקפד להדק חוט (חוט) מדוד. אם שניים (חוטים מקבילים) מהודקים, לא ניתן לזהות את הזרם. בנוסף, כאשר מרכז (הליבה) של מד זרם מהדק משמש לזיהוי, שגיאת הזיהוי קטנה. כאשר בודקים את צריכת החשמל של מכשירי חשמל ביתיים, נוח יותר להשתמש במפצל קווי. חלק ממפצלי קווים יכולים להגביר את זרם הזיהוי פי 10, כך שניתן להגביר את הזרם מתחת ל-1A לפני הזיהוי. השתמש במד זרם מהדק DC כדי לזהות את זרם ה-DC (DCA), אם הזרם זורם בכיוון ההפוך, הוא יציג מספר שלילי. ניתן להשתמש בפונקציה זו כדי לזהות אם הסוללה של המכונית נמצאת במצב טעינה או במצב פריקה.
זיהוי RMS אמיתי
מד זרם ההדק של שיטת הערך הממוצע מזהה את הערך הממוצע של גל הסינוס באמצעות זיהוי AC, ומציג את הערך לאחר הגברה פי 1.11 (גל סינוס AC) כערך אפקטיבי. הוא מוצג גם לאחר הגדלה פי 1.11, כך שתהיה שגיאת חיווי. לכן, בעת זיהוי צורות גל שאינן גלי סינוס וגלים עקומים, אנא השתמש במד זרם מהדק שיכול לבדוק ישירות את ערך ה-RMS האמיתי.
איתור נזילות
זיהוי דליפה שונה מזיהוי הזרם הרגיל, שני (חד-פאזי 2-סוג חוט) או שלושה (חד-פאזי 3-סוג חוט, תלת-פאזי 3-סוג חוט) חייב להיות מהודק. זה יכול גם להדק את חוט ההארקה לזיהוי. שיטת ניהול הבידוד של זיהוי זרם דליפה במעגלי מתח נמוך הפכה לאמצעי השיפוט העיקרי. מאז אושרה (עדכון התקנים הטכניים של ציוד חשמלי בשנת 1997), נעשה בו שימוש בבניינים והמפעל מאמץ בהדרגה את מד מהדק זרם הדליפה כדי לזהות.
אמצעי זהירות לשימוש

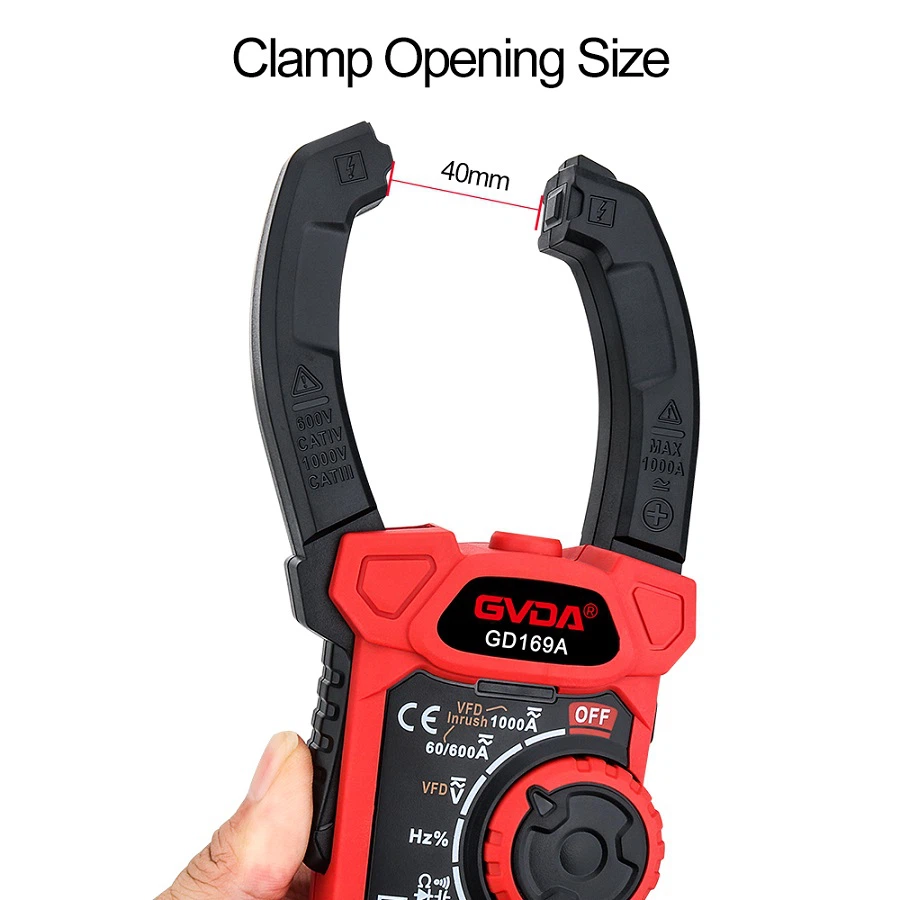

① בעת ביצוע מדידת זרם, יש למקם את מיקומו של נוזל המוביל למדידה במרכז הלסתות כדי למנוע שגיאות.
②הערך את גודל הזרם הנמדד לפני המדידה, ובחר טווח מתאים. אם הגודל הנוכחי אינו ידוע, בחר את הטווח המרבי ולאחר מכן צמצם את הטווח בהתאם למצביע, אך לא ניתן לשנות את הטווח במהלך המדידה.
③ על מנת לדייק את הקריאה, יש לשמור על הלסתות נקיות וללא נזק. אם יש לכלוך, יש לנקות אותו עם בנזין ולאחר מכן למדוד.
④ כאשר מודדים את הזרם מתחת ל-5A, על מנת למדוד במדויק, יש למדוד אותו במעגלים.
⑤מד המהדק אינו יכול למדוד את הזרם של חוטים חשופים כדי למנוע התחשמלות וקצר חשמלי.
⑥ לאחר המדידה, הקפד למקם את כפתור חלוקת הטווח על מיקום הטווח המרבי.
